Блок питания БПР- 3_КМКС

Розничная цена  540 грн. с НДС


Паспорт и руководство по эксплуатации

1. Назначение

Источник бесперебойного питания БПР-3_КМКС (далее по тексту – блок питания) предназначен для электропитания аппаратуры систем контроля доступа, видеонаблюдения, охранной сигнализации.
Блок питания имеет защиту от перегрузки, а также защищает аккумулятор от перезаряда, переполюсовки и глубокого разряда.
Блок питания выполнен в виде настенного прибора и имеет металлический корпус с открывающейся передней частью и датчиком "Взлома".
Блок питания имеет три светодиодных индикатора:
зеленый – "Сеть 220В", красный – "Перегрузка", зеленый – " Выход 12В".

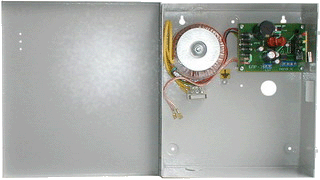

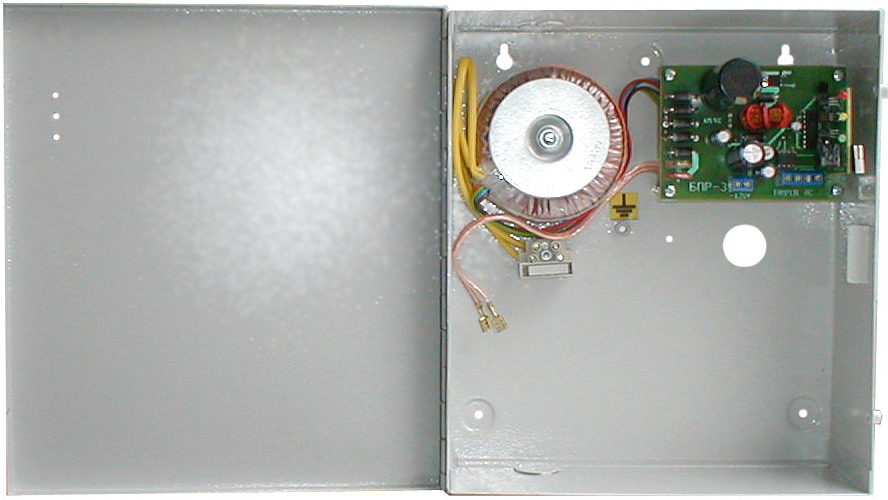

oaaee?eou a iiaii ieia

2. Основные параметры:

Напряжение питания сети, В ~220 + 10% - 15%
Частота питающей сети, Гц 50 ± 1
Переключение на работу от аккумулятора, мс 250
Выходное напряжение, В 12,1 ± 0,2
Максимальный ток нагрузки, А 2 ± 0,1
Пульсация напряжения, мВ, не более 50
Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 2,0 А, не более 2,5 %
Уровень напряжения отключения аккумулятора в отсутствии сети, В 10,3 ± 0,2
Минимальный уровень напряжения блока питания с аккумулятором в отсутствии сети, В 9,8 ± 0,2
Максимальный ток заряда аккумулятора при отключенной нагрузке, А 0,4 ± 0,1
КПД блока питания, %, не хуже 89
Диапазон рабочих температур, С от 0 до 50°
Относительная влажность воздуха при температуре не выше 25 ?С, %, не более 95
Габаритные размеры блока питания, мм
210 x 230 x 80

Блок питания рассчитан на работу с аккумуляторами ёмкостью до 15 А/час.

3. Состав блока питания

Блок питания состоит из следующих основных узлов:

  1. Понижающего трансформатора;
  2. Импульсного стабилизатора напряжения с защитой от перегрузки;
  3. Датчика выключения и перегрузки блока питания;
  4. Узла заряда аккумулятора;
  5. Узла индикации:

  6. а) индикатор наличия входного напряжения,
    б) индикатор выходного напряжения,
    в) индикатор перегрузки,
    г) тампер -- для формирования сигнала “Взлом”,
    д) датчик наличия входного напряжения.

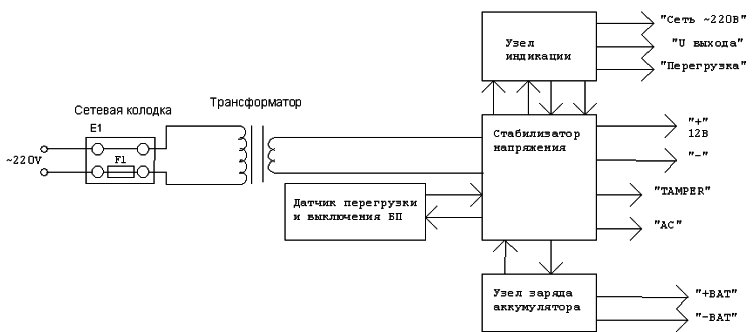

Рис.1. Структурная схема блока питания.

4. Принцип работы блока питания

Напряжение сети переменного тока 220 В через сетевую колодку со встроенным предохранителем
поступает на трансформатор, далее выпрямляется, фильтруется и поступает на импульсный стабилизатор напряжения, который формирует на своем выходе стабилизированное напряжение 12,1 ± 0,2 В постоянного тока, подаваемое в нагрузку. Стабилизация выходного напряжения основана на принципе широтно-импульсной модуляции.
При увеличении тока нагрузки свыше 2 А стабилизатор начинает снижать выходное напряжение до уровня, при котором ток нагрузки не будет превышать 2 А. Таким образом осуществляется защита блока питания от перегрузок и коротких замыканий.
При снижении напряжения питания стабилизатора до 9,5 В (сеть ~220В отсутствует, аккумулятор разряжен) блок питания выключается. При увеличении напряжения питания стабилизатора до 15 В блок питания автоматически включается.

5. Общие указания по эксплуатации

Блок питания устанавливается на стене в месте удобном для его технического обслуживания.
К нему необходимо подвести “земляной” провод, который подключается к клемме обозначенной знаком “земля“. Аккумулятор подключается к контактам К1 и К2 посредством проводов, имеющих следующую цветовую маркировку:
Красный провод - “+ BAT ” подключается к контакту “ + “ аккумулятора;
Чёрный провод - “ – BAT ” подключается к контакту “ – “ аккумулятора.
Если замена аккумулятора осуществляется при отключенной сети ~220В, после его подключения, следует кратковременно закоротить контакты J1 . Должен загореться зелёный светодиод “U выхода“. Если, после размыкания контактов, светодиод гаснет, следует заменить аккумулятор.

6. Комплектность поставки:

Блок питания БПР-3_КМКС.
Паспорт и руководство по эксплуатации.

7. Гарантии Изготовителя и условия гарантийного обслуживания

Гарантийный срок эксплуатации изделия 3 года со дня продажи.
