Конвертер изолированный
КИМ-USB-RS485_КМКС
Конвертер USB -  RS485

Розничная цена  984 грн. с НДС

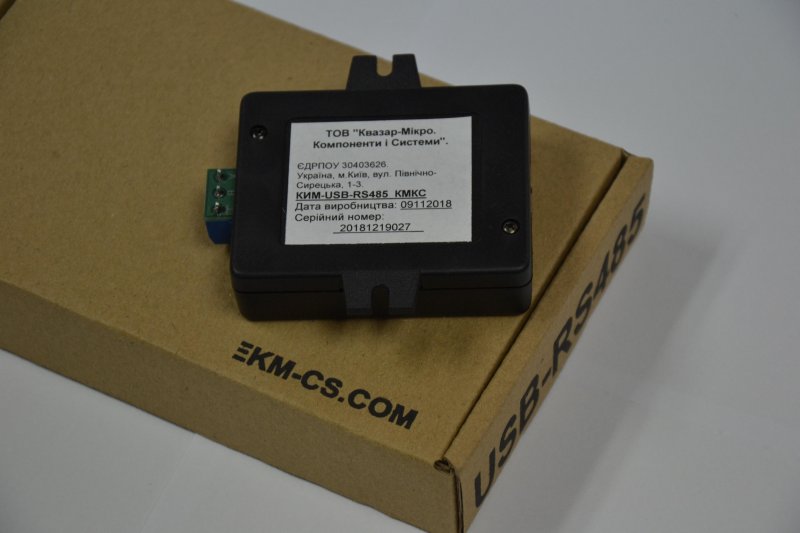

Конвертер изолированный
КИМ-USB-RS485_КМКС без корпуса
(поставляется в пластмассовом футляре)
Конвертер USB -  RS485

Розничная цена  894 грн. с НДС

  Данная модификация конвертера позволяет устранить негативные последствия воздействия сильных электромагнитных полей. После такого воздействия конвертер остаётся в рабочем состоянии - теряются только передаваемые данные на момент действия помехи. В схему изделия введён дополнительный контроллер, который анализирует состояние основной микросхемы преобразователя USB-RS485 и в случае сбоя обеспечивает восстановление работоспособности устройства.


Паспорт и руководство по эксплуатации

1. Назначение

    Конвертер КИМ-USB-RS485_КМКС (далее по тексту – конвертер) предназначен для подключения систем или устройств с интерфейсом RS485 к USB порту компьютера. Конвертер обеспечивает полную гальваническую развязку цепей и не требует внешнего источника питания - напряжение питания осуществляется от USB порта. Предусмотрена возможность работы конвертера в режиме с «ЭХО» (передача возвращается на приём) и без «ЭХО» (передача не возвращается на приём).

2. Конструкция
Конвертер – это одноплатное устройство в пластмассовом корпусе с кабелем для подключения к компьютеру.

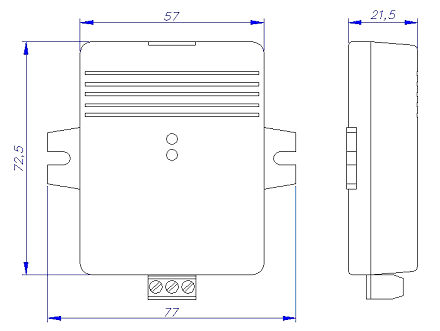

Габаритные размеры показаны на рис.1.

3. Основные характеристики:

Скорость передачи данных от 300 бод до 1.0М бод (стандартный ряд скоростей).
Питание от USB порта (не требует внешнего источника питания).
Ток потребления не более 100 мА.
Полная гальваническая развязка (до 1000В).
Индикация приёма/передачи.
Диапазон рабочих температур от минус 40 до +85С°.

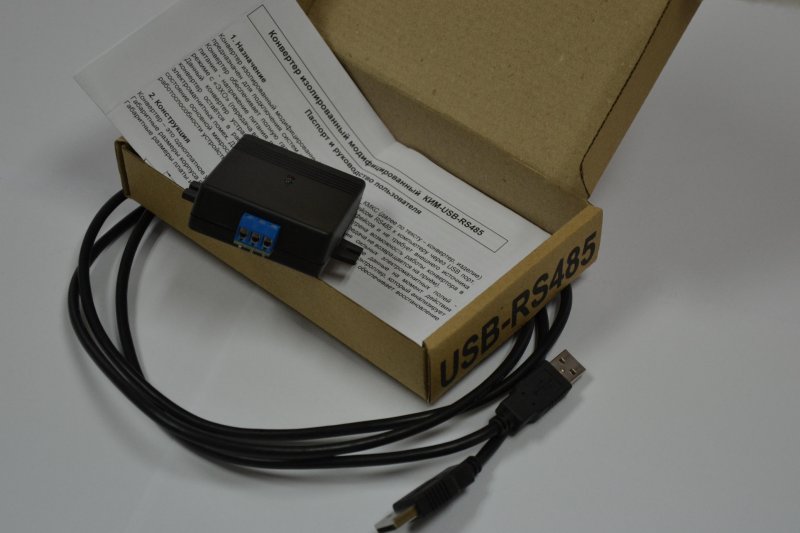

4. Комплект поставки:

Конвертер изолированный КИМ-USB-RS485_КМКС.
Кабель USB (А-А).
Паспорт и руководство по эксплуатации.

5. Руководство пользователя

Для работы в режиме USB-RS485 с "эхо", необходимо установить перемычки 1, 2.
Для работы в режиме USB-RS485 без "эхо", необходимо установить перемычки 2, 3.

Со стороны линии интерфейса RS485 установлен оконечный резистор 120 ом (терминатор), поэтому конвертер должен быть крайним прибором в магистрали RS485.

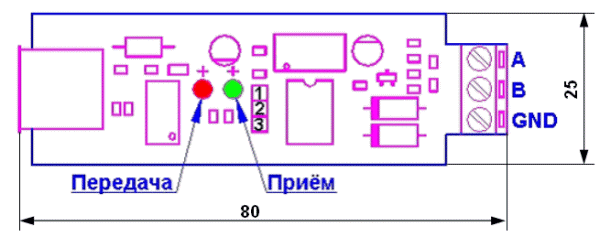

Назначение клемм внешнего разъёма, светодиодных индикаторов и место установки перемычек на плате, показаны на рис.2.
Подключите конвертер к компьютеру на один из USB входов.
Установите Драйвер виртуального COM-порта.

Рис. 2


Подключите конвертер к компьютеру на один из USB входов.
Установите Драйвер виртуального COM-порта.

6. Установка драйверов виртуального COM - порта

Драйвер виртуального COM-порта (VCP - Virtual COM Port) для любой операционной системы Вы найдете на официальном Интернет-сайте компании FTDI - www.ftdichip.com -в тематическом разделе «Drivers and Utilities».
Процедура установки VCP-драйвера в Windows ничем не отличается от установки драйвера любого другого устройства. Все файлы из архива, в котором поставляется драйвер, необходимо переписать на дискету или в специально созданную папку на жестком диске. Далее, подключив к USB конвертер, откройте окно "Установка/Удаление оборудования" ("Add/Remove Hardware") и следуйте указаниям "Мастера установки".
Чтобы убедиться в успешной установке драйверов, откройте закладку "Менеджер устройств" ("Device Manager") в окне "Свойства системы" ("System Properties") и найдите в списке USB High Speed Serial Converter.
После успешной установки драйверов в пункте USB High Speed Serial Converter появится устройство USB Serial port (COMx), где х - номер виртуального последовательного порта.
Основные параметры COMx идентичны параметрам и настройкам стандартного последовательного порта. Можно изменить скорость работы UART, число бит в слове, режим проверки четности, длину стоп-бита, способ управления потоком. Единственное отличие - возможность выбрать или изменить номер порта x в окне "Дополнительные настройки порта" ("Advanced Port Settings").
Компания FTDI предлагает еще одно решение, не требующее драйверов, эмулирующих последовательный порт. Архитектура, названная ее авторами D2XX, основана на технологии WDM. Программирование устройства ведется через стек USB и динамическую библиотеку драйвера. На сайте компании FTDI имеются примеры исходных текстов на некоторых популярных языках программирования, а также руководство по программированию D2XX Programmers Manual.

7. Гарантии Изготовителя и условия гарантийного обслуживания

Гарантийный срок эксплуатации изделия 5 лет со дня продажи.
