Конвертер изолированный
КИ-USB-RS422_КМКС

Розничная цена  960 грн. с НДС




Конвертер изолированный
КИ-USB-RS422_КМКС без корпуса
(поставляется в пластмассовом футляре)


Розничная цена  870 грн. с НДС

Паспорт и руководство по эксплуатации

1. Назначение

   Конвертер изолированный КИ-USB-RS422_КМКС (далее по тексту – конвертер) предназначен для подключения систем или устройств с интерфейсом RS422 к компьютеру через USB порт.
Конвертер обеспечивает полную гальваническую развязку интерфейсов и не требует внешнего источника питания - напряжение питания подается от USB порта.

2. Конструкция
Конвертер – это одноплатное устройство в пластмассовом корпусе с кабелем для подключения к компьютеру.

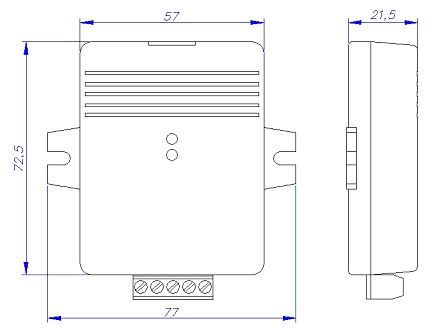

Габаритные размеры показаны на рис.1.

Рис. 1

3. Основные характеристики:

Скорость передачи данных от 300 бод до 1.0М бод (стандартный ряд скоростей).
Питание от USB порта (не требует внешнего источника питания).
Ток потребления не более 100 мА.
Полная гальваническая развязка (до 1000В).
Индикация приёма/передачи.
Диапазон рабочих температур от минус 40 до +85С°.

4. Комплект поставки:

Конвертер изолированный КИ-USB-RS422_КМКС.
Кабель USB (А-А).
Компакт диск с драйверами.
Паспорт и руководство по эксплуатации.

5. Руководство пользователя

Если конвертер является оконечным устройством в цепи интерфейса RS422, то со стороны приёмной линии необходимо подключение резистора 120 ом – терминатора – установкой джампера J1.

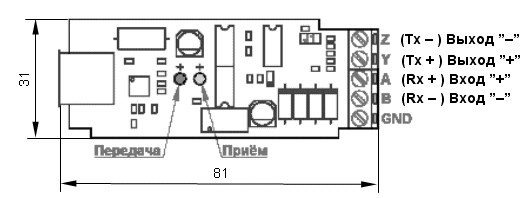

Назначение клемм внешнего разъёма, светодиодных индикаторов и место установки перемычки на плате, показаны на рисунке 2.

Подключите конвертер к компьютеру на один из USB входов.
Установите драйвер виртуального COM-порта (CP210x_VCP_Win2K_XP_S2K3.zip) для Windows 2000/XP/Server 2003/Vista (входит в комплект поставки), либо на официальном Интернет-сайте компании Silicon Laboratories Inc. - www.silabs.com


Рис. 2

6. Установка драйверов виртуального COM - порта

Процедура установки VCP-драйвера в Windows ничем не отличается от установки драйвера любого другого устройства.
Чтобы убедиться в успешной установке драйверов, откройте закладку «Диспетчер устройств» ("Device Manager") и найдите в списке «Порты (COM и LPT)» -USB Serial Port (COMx), где х - номер последовательного виртуального порта.
Основные параметры COMx идентичны параметрам и настройкам стандартного последовательного порта. Можно изменить скорость работы UART, число бит в слове, режим проверки четности, длину стоп-бита, способ управления потоком. Единственное отличие - возможность выбрать или изменить номер порта x в окне "Дополнительные настройки порта" ("Advanced Port Settings").

7. Гарантии Изготовителя и условия гарантийного обслуживания

Гарантийный срок эксплуатации изделия 5 лет со дня продажи.
