Передача видео по витой паре комплектом устройств ППВП-2.2_КМКС

       В данной инструкции по применению комплекта ППВП-2.2_КМКС приведены базовые схемы систем видеонаблюдения на удаленных телекамерах. Основное назначение комплекта устройств - передача видео по витой паре.
       Передача видеосигналов от ч/б и цветных телекамер на расстояния от сотен метров до нескольких километров осуществляется по витым парам разных типов кабелей с помощью устройств комплекта ППВП-2.2_КМКС.
       Использование витых пар для передачи видеосигналов позволяет по одному многожильному кабелю передавать видеосигналы от большого количества телекамер, и количество передаваемых сигналов ограничивается только количеством витых пар в кабеле. Эффект взаимовлияния транслируемых сигналов полностью отсутствует!

       Качественное видеоизображение удаленной зоны объекта на экране любого монитора является следствием качества видеосигнала, поэтому согласование электрофизических параметров разных типов кабелей (ТПП ЭП, UTP, FTP и аналогичных) с настройками передатчика и приемника является определяющим фактором качественной передачи видеосигналов.
       Настройка комплекта устройств ППВП-2.2_КМКС (отдельно передатчика и приемника) осуществляется установкой соответствующих перемычек, расположенных на платах передатчика и приемника. Положение перемычек соответствует приблизительной длине линии связи согласно таблице настройки дальности связи.

Таблица настроек комплекта ППВП-2.2_КМКС на длину витой пары для кабеля ТППэП -0,4мм

Длина витой пары

Положение перемычек в передатчике

Положение перемычек в приёмнике

J1, J2

J1, J2, J3, J4, J5, J6, J7, J8, J9

0

0    0

0    0    0    0    0    0    0    0    0

200

0    0

0    0    0    0    0    0    0    0    1

300

0    0

0    0    0    0    0    0    0    1     0

400

0    0

0    0    0    0    0    0    1     0    0

500

0    0

0    0    0    0    0    1     0    0    0

600

1    1

0    0    0    0    1     0    0    0    0

700

1    1

0    0    0    1     0    0    0    0    0

800

1    1

0    0    1     0    0    0    0    0    0

900

1    1

0    1     0    0    0    0    0    0    0

1000

1    1

1    0    0    0    0    0    0    0    0

«1» соответствует установленной перемычке.

Таблица настроек комплекта ППВП-2.2_КМКС на длину витой пары для кабеля F/UTP -0,5мм

Длина витой пары

Положение перемычек в передатчике

Положение перемычек в приёмнике

J1, J2

J1, J2, J3, J4, J5, J6, J7, J8, J9

0

0    0

0    0    0    0    0    0    0    0    0

300

0    0

0    0    0    0    0    0    1     0     0

600

0    0

0    0    0    0    0     1     0    1     0

900

1    1

0    0     1     0    0    0    1     1     0

«1» соответствует установленной перемычке.



Дополнительные рекомендации к таблице настроек

  1. Когда длина витой пары несколько превышает 1 000 м и каскадирование устройств еще не целесообразно, допускается установка более одной перемычки в приёмнике, добиваясь подбором комбинаций перемычек наиболее приемлемого качества изображения.
  2. Регулировка усиления позволяет компенсировать потери в кабеле и добиться оптимальной контрастности и цветопередачи изображения.
  3. При работе с разными типами кабеля может потребоваться изменение настроек в ту или иную сторону до получения изображения наиболее приемлемого качества.

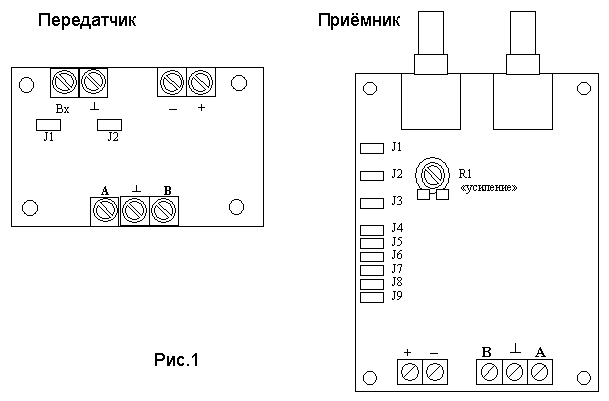

Расположение перемычек и потенциометра «усиление» на печатных платах устройств комплекта ППВП-2.2 показано на рисунке 1.

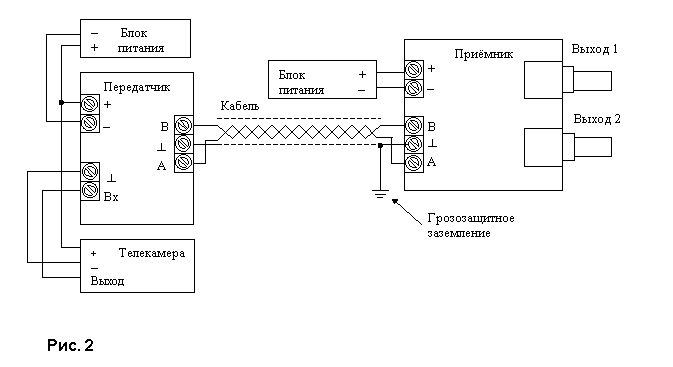

Схема подключения одной удаленной телекамеры
посредством комплекта ППВП-2.2 приведена на рисунке 2.

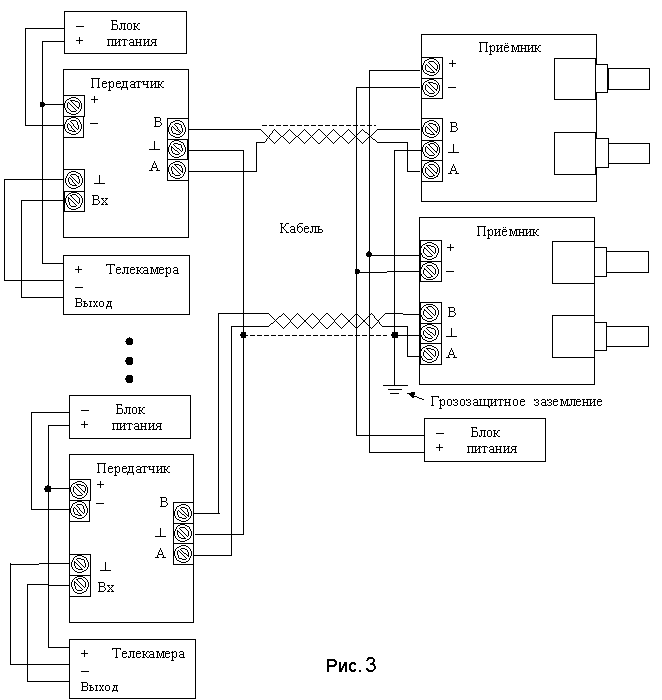

Схема подключения двух и более удаленных телекамер по витым парам одного кабеля устройствами комплекта ППВП-2.2 приведена на рисунке 3.

Схемы возможных вариантов грозозащитного заземления приведены на рисунках 4 и 5.

1. Запрещается соединять провод грозозащитного заземления с какими-либо проводами электрических цепей системы!
2. Допускается выполнять раздельное грозозащитное заземление передатчика и приёмника комплекта ППВП-2.2 (при условии наличия контуров заземления), но при этом нельзя (категорически запрещается!) соединять их между собой.

Рис.4 - примеры правильного заземления
Рис.5 - неправильное заземление

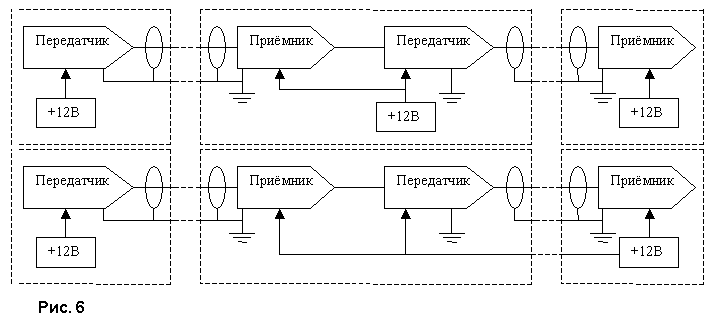

Схема каскадирования устройств комплекта ППВП-2.2_КМКС
для увеличения дальности передачи видео приведена на рисунке 6.

  1. На рисунке 6 приведено два варианта подвода питания к промежуточному каскаду (комплекту устройств ППВП-2.2) - автономное питание и внешнее питание.
  2. С целью минимизации искажений сигнала более короткий участок кабеля желательно использовать для первого каскада.
  3. Допускается устанавливать несколько перемычек в приёмниках каждого каскада с целью улучшения качества изображения.

    Если Вам недостаточно приведенных в данной статье рекомендаций и схемных решений, обращайтесь с вопросами по электронной почте: office@km-cs.com
