Паспорт и руководство по эксплуатации

1. Назначение

    Повторитель-удлинитель изолированный для интерфейса RS485 ПИ4 - RS485_КМКС предназначен для удлинения шлейфа с интерфейсом RS485, увеличения количества устройств на этом шлейфе, а также для защиты устройств от высокого напряжения, которое может появиться на шлейфе RS485 (например, во время грозы)..

2. Конструкция

3. Основные технические характеристики:

• Количество портов интерфейса RS485 ……….…………..…....2
• Скорость передачи данных, не более ………….…….…1 Мбит/сек
• Напряжение питания ..….……….……………….…. от 9 до 15 В
• Ток потребления в режиме покоя, не более…..…..……...50 мА
• Диапазон рабочих температур ……..….….….. от -40 до + 85 °С
• Изоляция (в течение 1 мин), не более ………...……….... 1000 В

4. Комплект поставки:

Повторитель изолированный ПИ4 - RS485_КМКС.
Паспорт и руководство по эксплуатации.

5. Состав изделия

• блок фиксированных таймерных задержек, управляющий направлением передачи потоков данных;
• блок интерфейса RS485 с защитой от воздействия высокого напряжения со встроенным изолированным источником питания;
• блок интерфейса RS485 с защитой от воздействия высокого напряжения;
• блок светодиодной индикации направления передачи потоков данных.


6. Принцип работы

    Направлением передачи потоков информации управляют фиксированные временные задержки.
В исходном состоянии оба порта RS485 повторителя включены на приём.
Фронт (1/0) первого стартового бита в одном из каналов RS485 переключает другой порт RS485 на передачу и сбрасывает таймер.
Каждый последующий нулевой бит в потоке данных сбрасывает таймер.
Передающий порт RS485 переключается в состояние приёма только после последнего нулевого бита и выбранной временной задержки из следующего предложенного ряда (мкс): 2, 4, 8, 16, 32, 64, 128, 512, 1024, 2048.

    Пример. Система работает в режиме передачи данных, со скоростью 19200 бит/сек (старт бит + 8 бит данных + стоп бит =10 бит). Время передачи одного байта 520 мкс. Вам необходимо выбрать таймерную задержку не менее 512 мкс, так как последний нулевой бит в потоке данных может быть стартовым (старт бит=0, 8 бит данных =11111111, стоп бит =1).
Выбор времени задержки осуществляется перемычками J1-J10 соответственно.

     Если повторитель является оконечным устройством в шлейфе интерфейса RS485, подключите резистор (терминатор) для согласования волнового сопротивления шлейфа. Для этого установите соответствующую перемычку J13, J15

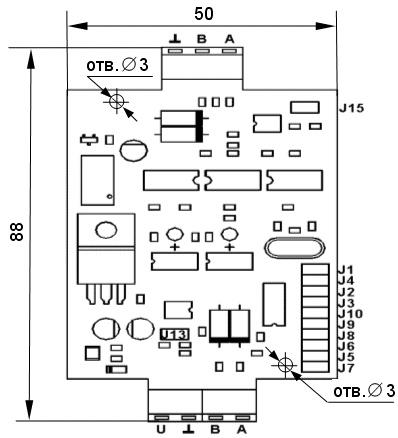

Расположение перемычек на плате повторителя указано на рис. 1..

Рис. 1. Расположение элементов и связей на ПП повторителя ПИ4-RS485
