Преобразователь интерфейса
И-RS232/485_КМКС


Розничная цена  390 грн. с НДС


Паспорт и руководство по эксплуатации

1. Назначение

Преобразователь интерфейса И-RS232/485 (далее – преобразователь) предназначен для преобразования и полной гальванической развязки интерфейса RS232 в RS485.

2. Конструкция

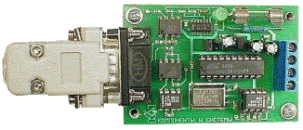

Преобразователь имеет размеры печатной платы 70 х 50 мм.

3. Основные технические характеристики

Быстродействие преобразователя 19200 бод либо 38400 бод выбирается установкой соответствующей перемычки. При поставке устанавливается скорость 19200 бод.
Преобразователь обеспечивает передачу информации на расстояние:
        • На участке сети RS232 не более 10 метров.
        • На участке сети RS485 не более 1200 метров.
Нагрузочная способность:
        • На участке сети RS232 не более одного устройства.
        • На участке сети RS485 не более 32 устройств.

    Напряжение питания                                                   от + 9 до + 15 В
    Ток потребления, не более                                          30 мА
    Сопротивление между RS232 и RS485                      не менее 100 МОм
    Напряжение пробоя между RS232 и RS485              не менее 2.5 Кв

4. Комплект поставки

Преобразователь И-RS232/RS485_КМКС
Кабель RS232
Паспорт и руководство по эксплуатации

5. Монтаж изделия

Монтаж преобразователя производится следующим образом:
        • Закрепить плату через 4 отверстия диаметром 3 мм по углам платы.
        • Установить перемычку в положение 19200 бод или в положение 38400 бод.
        • Проверить наличие предохранителя и его исправность.
        • Соединить преобразователь с портом RS232.
        • Осуществить подсоединения клемм «А», «В», «+12V», «GND» преобразователя.

Преобразователь предназначен для круглосуточной работы и не требует специального обслуживания.



6. Работа преобразователя

Для нормальной работы преобразователя необходимо установить сигналы интерфейса RS232 в следующее состояние: DTR – “+”, RTS – “ –“.
Управление направлением прохождения потока данных автоматическое.
Работа преобразователя инициируется светодиодом.

7. Гарантии Изготовителя и условия гарантийного обслуживания

Гарантийный срок эксплуатации изделия 5 лет со дня продажи.
