Выносная антенна в металлической стойке считывателя бесконтактных RFID-карт ВАТ-2МС_КМКС

Паспорт и руководство по эксплуатации

1. Назначение

Выносная антенна считывателя бесконтактных RFID-карт в металлической стойке ВАТ-2МС (далее по тексту – антенна) предназначена для работы в составе системного контроллера турникета TT-4C.x_KMKC.

2. Конструкция

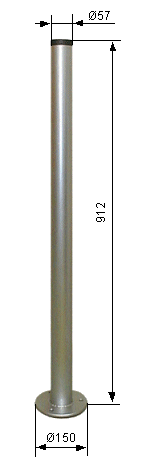

Антенна представляет собой устройство, приведенное на рис.1.



3. Основные технические характеристики:

Электрические параметры:
    Резонансная частота                                                    125 ± 5 кГц
    Индуктивность                                                              3,8 мГн
    Длина проводов подключения, не более                      5 м
Климатическое исполнение:
    Диапазон рабочих температур °С                               от ° -40 до ° +85
    Относительная влажность воздуха, не более °С       80 %
Корпус:
    Габаритные размеры, мм                                             смотри рис.1
