АСТРА-Мини/Видео        подсистема видеорегистрации событий
компьютерной системы учёта рабочего времени

            Назначение

    Подсистема видеорегистрации событий «АСТРА-Мини/Видео» является составной частью компьютерной системы контроля доступа и табельного учета рабочего времени АСТРА-Мини. Основное назначение подсистемы – компьютерное видеонаблюдение и дополнение протоколов системы видеофрагментами событий.

    В состав аппаратного обеспечения подсистемы АСТРА-Мини/Видео входят телекамеры, подключенные к компьютеру через платы видеозахвата DV1.4-878 или DV4.16-878, либо вебкамеры подключенные к компьютеру в порт USB.

    Подсистема видеорегистрации событий выполняет следующие основные функции:

  • запись медиа-файлов видеофрагментов событий от назначенных телекамер с формированием журнала регистрации видеофрагментов событий;
  • отображение на экране компьютера текущих изображений от телекамер для возможности наблюдения событий в реальном времени - компьютерное видеонаблюдение;
  • воспроизведение зафиксированных видеофрагментов в хронологическом порядке по выбранным камерам за выбранный день.


            Состав и функции программного обеспечения

        Программа «ВИДЕОСЕРВЕР»

Выполняет следующие функции:

  • управление платой видеозахвата (к одной плате видеозахвата можно подключить от 1-й до 16-ти телекамер) ;
  • альтернативо - управление вебкамерами;
  • отображение текущих изображений от телекамер;
  • формирование медиа-файлов видеофрагментов событий;
  • оптимальное хранение файлов видеофрагментов событий в архивах;
  • выполнение команд от программы управления видеорегистрацией:
  • сервер обслуживания запросов для клиентских программ "Протоколы ВИДЕО".

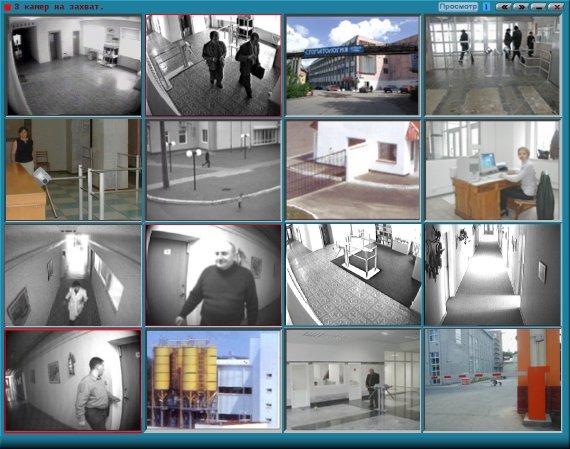

Вид окна программы «ВИДЕОСЕРВЕР»

        Программа «Протоколы ВИДЕО»

Выполняет следующие функции:
  • воспроизведение зафиксированных видеофрагментов в хронологическом порядке по выбранным камерам от выбранного видеосервера за выбранный день;
  • воспроизведение видеофрагментов при просмотре журнала регистрации событий от выбранного видеосервера за выбранный день. Журнал регистрации событий может содержать события системы контроля доступа и события зарегистрированные программными датчиками движения;
  • фильтрация журнала регистрации по различным критериям для удобства поиска нужной информации;
  • отображение на мониторе любого компьютера локальной сети изображений от телекамер выбранного видеосервера;
  • воспроизведение видеофрагментов журнала видеорегистрации событий территориально удалённого объекта контроля доступа с использованием сети Интернет;
  • звуковое сопровождение компьютерного видеонаблюдения и файлов видеофрагментов.

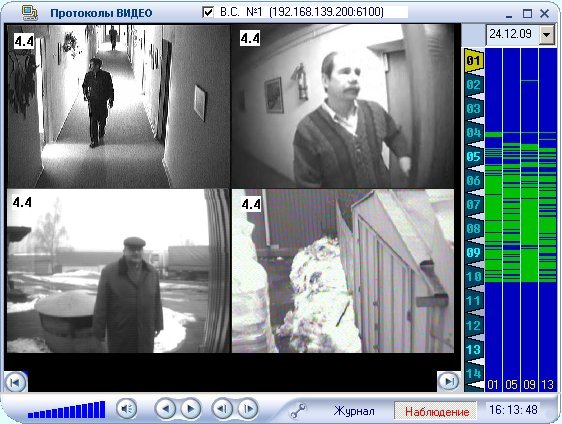

Вид окна программы «Протоколы ВИДЕО» в режиме видеонаблюдения

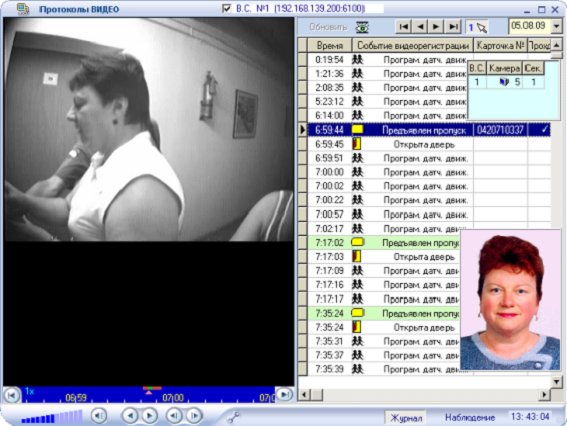

Вид окна программы «Протоколы ВИДЕО» в режиме просмотра журнала

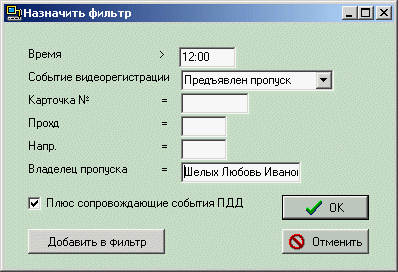

Вид окна фильтра для поиска в журнале регистрации

     На рисунке показан пример назначения фильтра - в отфильтрованную таблицу будут отобраны все события предъявления пропуска выбранного владельца после 12 часов дня. В таблицу будут включены также события программных датчиков движения, сопровождающих по времени события предъявления пропуска.



         Программа «Сервер системы АСТРА-Мини» (модуль управления видеорегистрацией)»

Выполняет следующие функции:
  • определение настроек режимов работы подсистемы АСТРА-Мини/Видео;
  • формирование команды начала видеорегистрации для программы «ВИДЕОСЕРВЕР» по фактам событий системы контроля доступа (предъявление пропусков, открытие и закрытие двери, проход по кнопке охранника);
  • формирование журнала регистрации видеофрагментов событий;
  • обеспечение формирования журнала регистрации событий в рамках единой временной шкалы по времени главного сервера;
  • предоставление данных таблицы журнала входа-выхода для формирования журнала регистрации событий программой «Протоколы ВИДЕО».

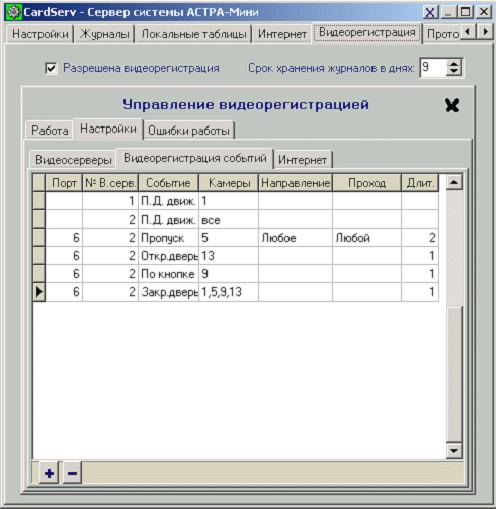

Вид окна программы «Сервер системы АСТРА-Мини»



            Формирование видеофрагментов событий

    Ниже приведены возможные случаи формирования видеофрагментов событий:
    1. По фактам событий системы контроля доступа на назначенном устройстве регистрации входа-выхода формируется видеофрагмент заданной длительности с соответствии с настройками режимов работы подсистемы АСТРА-Мини/Видео;
    2. По активизации программного датчика в программе «ВИДЕОСЕРВЕР».



            Принцип построения подсистемы АСТРА-Мини/Видео

    Подсистема АСТРА-Мини/Видео может быть реализована на базе одного компьютера, может функционально распределяться по компьютерам локальной сети, или по территориально удалённым объектам с использованием сети Интернет.

    В составе системы может быть применено несколько программ «ВИДЕОСЕРВЕР», установленных на разных станциях локальной сети или на территориально удалённых объектах.

    В подсистеме применяется принцип распределённого хранения накопленных архивов видеофайлов: - каждый видеосервер хранит свои видеоархивы, не передавая их в главный сервер. Но таблица видеорегистрации событий всех видеосерверов подсистемы хранится в базе данных главного сервера и занимает незначительное место по сравнению с файлами видеоархивов. На запрос программы «Протоколы ВИДЕО» по локальной сети или по сети Интернет программа «ВИДЕОСЕРВЕР» пересылает нужный файл видеофрагмента. Этот принцип позволяет значительно сокращать используемый сетевой трафик по сравнению с централизованным хранением видеоархивов.

    При организации связей между программными компонентами системы в локальной сети используется принцип гибких связей. Например, если программа «Протоколы ВИДЕО» не может подключиться к программе «Сервер системы АСТРА-Мини» для запроса данных таблицы видеорегистрации, то тогда она использует для работы локальную копию этой таблицы.



            Примеры возможных вариантов организации рабочих мест

    Варианты организации рабочих мест зависят от установленных программ и реализации связей между ними.

     Вариант 1:
    Всё необходимое программное обеспечение установлено на одном компьютере. К этому компьютеру подключено оборудование контроля доступа системы АСТРА-Мини - турникеты или контролеры доступа КД-2, а также через плату видеозахвата подключены телекамеры.

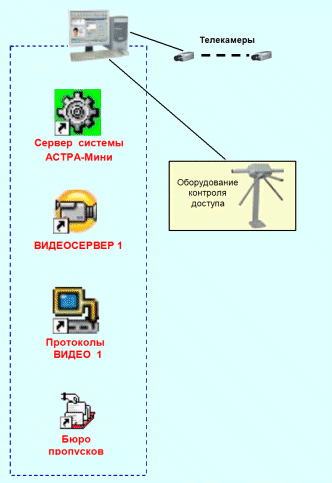

Локальный вариант структуры АСТРА-Мини/Видео



     Вариант 2:
    На одном или нескольких компьютерах в локальной сети установлена программа «ВИДЕОСЕРВЕР». На одном или нескольких компьютерах в локальной сети установлена программа «Сервер системы АСТРА-Мини». На любых компьютерах локальной сети может быть установлена программа «Протоколы ВИДЕО».

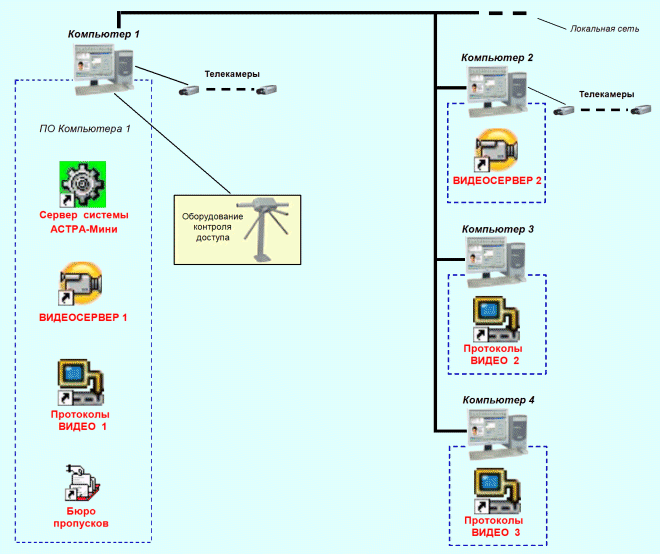

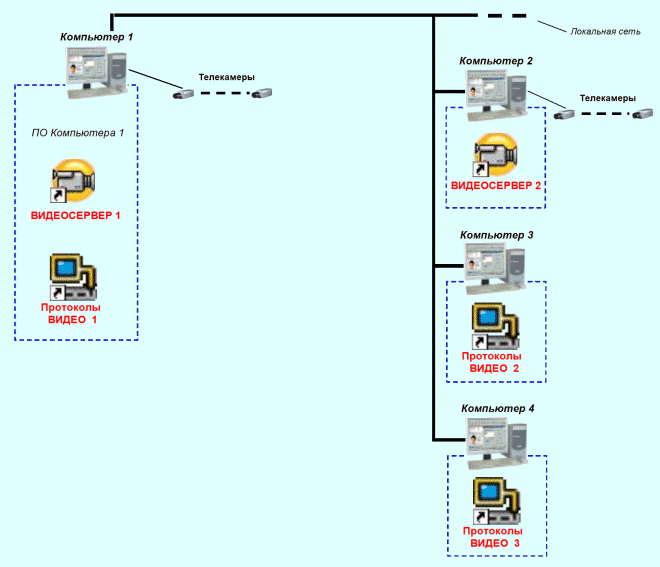

Структура АСТРА-Мини/Видео распределённой в локальной сети

        К компьютеру 1 подключено оборудование контроля доступа, установлена плата видеозахвата с подключенными телекамерами и установлены следующие программы:

  • «Сервер системы АСТРА-Мини» - управляет оборудованием контроля доступа, а также по фактам событий системы контроля доступа даёт команды на видеорегистрацию событий для программы «ВИДЕОСЕРВЕР 1» и по локальной сети для программы «ВИДЕОСЕРВЕР 2»;
  • «ВИДЕОСЕРВЕР 1» - формирует и хранит файлы видеофрагментов регистрации событий по камерам, подключенным к компьютеру 1;
  • «Протоколы ВИДЕО 1» - обеспечивает возможность наблюдения текущих изображений от телекамер и воспроизведения видеофрагментов при просмотре журнала регистрации событий от выбранного видеосервера за выбранный день;
  • «Бюро пропусков» - рабочая программа сотрудника бюро пропусков или табельного бюро.

    На компьютере 2 установлена плата видеозахвата с подключенными телекамерами и установлена программа:
«ВИДЕОСЕРВЕР 2» - формирует и хранит файлы видеофрагментов регистрации событий по камерам, подключенным к компьютеру 2.

    На компьютере 3 и компьютере 4 установлены программы:
«Протоколы ВИДЕО (2 и 3)» - обеспечивает возможность наблюдения текущих изображений от телекамер видеосервера 1 или 2 по локальной сети, а также воспроизведения видеофрагментов при просмотре журнала регистрации событий от выбранного видеосервера.

     Вариант 3:
    На рабочих местах в локальной сети установлены только программы «ВИДЕОСЕРВЕР» и «Протоколы ВИДЕО». В этом случае пользователи программы «Протоколы ВИДЕО» могут наблюдать текущие изображения от телекамер и просматривать видеофрагменты, зафиксированные от программных датчиков по выбранным камерам в хронологическом порядке. Ведение и просмотр журнала регистрации событий не поддерживается.


Вариант упрощенной структуры АСТРА-Мини/Видео


     Вариант 4:
    Программы «ВИДЕОСЕРВЕР» и «Сервер системы АСТРА-Мини» установлены на удалённой станции видеорегистрациии, связанной с центральным офисом по сети Интернет. В этом случае контроль доступа и табелирование работников на удаленных объектах обеспечивает подсистема АСТРА-Интернет. Программа «Протоколы ВИДЕО» центрального офиса может выполнять воспроизведение видеофрагментов при просмотре журнала регистрации событий от удалённой станции видеорегистрациий по Интернету.

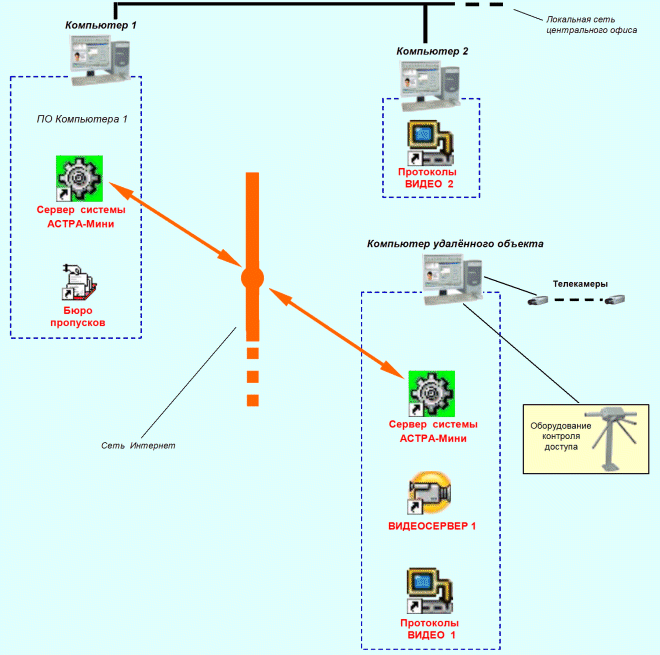

Структура АСТРА-Мини/Видео распределённой в сети Интернет

    Компьютер удалённого объекта передаёт запрашиваемые файлы видеорегистрации по сети Интернет. Программы «ВИДЕОСЕРВЕР 2» и «Протоколы ВИДЕО 2» работают аналогично описанному выше варианту структуры АСТРА-Мини/Видео для в локальной сети удалённого объекта.

    В программе «Протоколы ВИДЕО 1» на компьютере 2 центрального офиса имеется возможность просмотра таблицы видеорегистрации удалённого обьекта и сопровождающих видеофрагментов событий.
