Аппаратный комплекс «СИМ-SIM дверь»

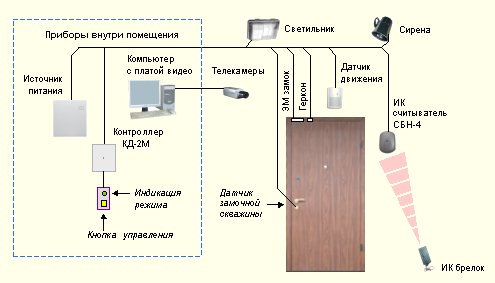

Состав системы

Система может функционировать в любой конфигурации датчиков и исполнительных устройств. Ниже приведен состав максимально возможного применения системы.

• До четырёх телекамер в комплекте с компьютером (для видеонаблюдения и видеорегистрации событий).
• Дверь с замком оборудована датчиками контроля состояния замочной скважины и контроля состояния двери (открыта - закрыта).
• Электромагнитный замок как дополнительный к механическому замку.
• Датчик движения в комплекте со светильником.
• Сирена звукового оповещения.
• Контроллер управления КД-2М2 с кнопкой постановки системы на контроль и светодиодным индикатором состояния системы.
• Комплект ИК брелков и ИК считыватель для дистанционного управления состоянием системы.
• Блок питания с аккумулятором.

Описание работы системы

Перед включением контроллера управления задайте исходное (открытое) состояние электромагнитного замка:

• Если Вы используете в качестве исполнительного элемента электромагнит, замкните контакты “Sh1” – “GND” на разъёме контроллера управления.
• Если Вы используете в качестве исполнительного элемента электромагнитную защёлку, разомкните контакты “Sh1” – “GND” на разъёме контроллера управления.

• «СВОБОДНЫЙ»,
• «КОНТРОЛЬ»,
• «ПРОГРАММИРОВАНИЕ».

    В режиме «СВОБОДНЫЙ» система не контролирует датчики, электромагнитный замок разблокирован. Можно свободно открыть механический замок двери и пройти. Датчик движения следит за околодверным пространством и, в случае нарушения, включает освещение на 5 минут. Компьютерное видеонаблюдение выполняется в реальном времени. Видеорегистрация событий выполняется по программному датчику движения.

    В режиме «КОНТРОЛЬ» система контролирует датчики двери, электромагнитный замок дополнительно блокирует дверь. В случае каждого нарушения одного из датчиков двери включается сирена на 1 минуту и освещение на 5 минут. Датчик движения следит за околодверным пространством и, в случае нарушения, включает освещение на 5 минут. Компьютерное видеонаблюдение выполняется в реальном времени. Видеорегистрация событий выполняется по программному датчику движения.

    Переключение режимов работы системы «СВОБОДНЫЙ» и «КОНТРОЛЬ» возможно либо по нажатию кнопки контроллера управления, либо дистанционно ИК брелком. При этом светодиодный индикатор на ИК считывателе и на контроллере управления показывают текущий режим работы системы.
           Индикация режима «СВОБОДНЫЙ» - постоянно горит зелёный.
           Индикация режима «КОНТРОЛЬ» - подмигивающий красный.

    Режим «ПРОГРАММИРОВАНИЕ» предназначен для выполнения сервисных функций записи в память контроллера управления кодов ИК брелков или операцию стирания памяти. Вход или выход через дверь в режиме «ПРОГРАММИРОВАНИЕ» возможен только с помощью оригинального ИК брелка («МАСТЕР»-брелок).
           Индикация режима «ПРОГРАММИРОВАНИЕ» - мигающий зелёный.

Запись в память контроллера ИК брелков:

• Войдите в режим «ПРОГРАММИРОВАНИЕ» (мигающий зелёный).
• Записывайте ИК брелки (горит 1 секунду зелёный). Если загорается 1 секунду красный, это означает, что брелок уже есть в памяти.
• Выйдите из режима «ПРОГРАММИРОВАНИЕ» (текущая индикация).

Удаление из памяти контроллера ИК брелков:

• Войдите в режим «ПРОГРАММИРОВАНИЕ» (мигающий зелёный).
• Замкните контакты «Sh0» и «GND» на разъёме контроллера управления (загорается 1 секунду красный). Будет удалена регистрация всех ИК брелков в памяти контроллера.
• Выйдите из режима «ПРОГРАММИРОВАНИЕ» (текущая индикация).


Таблица подключения устройств к контроллеру управления КД-2М2

Назначение контактов контроллера	Подключаемое устройство
Разъём 1
+12V	Источник питания «+12В»
GND	Источник питания «-12В» (общий)
А	Не используется
В	Не используется
Sh7 – GND	Датчик шторки замочной скважины или датчик открытия двери
Sh6 - GND	Кнопка переключения режимов работы
Sh5 - GND	Датчик движения
Sh4 - GND	Датчик шторки замочной скважины или датчик открытия двери
Sh3 – GND	Не используется
Sh2 - GND	Не используется
Sh1 - GND	Электромагнит/электромагнитная защёлка
Sh0 - GND	Удаление из памяти контроллера ИК брелков (в режиме «ПРОГРАММИРОВАНИЯ»)
Разъём 2
d0	Не используется
d1	Не используется
B2	Не используется
S2	Не используется
R	Не используется
G	Не используется
GND	Считыватель ИК брелков. Вывод «GND»
U2	Считыватель ИК брелков. Вывод «+U»
D0	Считыватель ИК брелков. Вывод «D»
D1
B1
S1	Не используется
G	Считыватель ИК брелков. Вывод «R»
R	Считыватель ИК брелков. Вывод «G»
O2	Электромагнитный замок двери «минус»
U1	Питание (+12В) для электромагнитного замка двери, сирены
O1	Сирена «плюс»
Y	Реле включения освещения (нормально замкнут)
Z	Реле включения освещения (общий)
X	Реле включения освещения (нормально разомкнут)
