Описание программы «ВИДЕО», используемой в АСТРА-06

1. НАЗНАЧЕНИЕ ПРОГРАММЫ

  Программа предназначена для поддержки работы телекамер, подключенных к компьютеру с помощью платы видеозахвата фирмы AVIDIS. Программа может работать в системе контроля объектов под управлением центральной сетевой управляющей программы "Сервер" системы АСТРА-06.



2. ВОЗМОЖНОСТИ ПРОГРАММЫ

•  Отображение на мониторе и запись на жесткий диск компьютера видеоизображений в реальном времени до 16 телекамер.

•  Отображение всех или только выбранных телекамер с возможностью увеличения любого изображения на весь экран.

•  Поддержка одним компьютером двух мониторов - полноэкранное отображение одного из 16 окон изображений от телекамер, выбранного курсором на экране первого монитора, на экране второго монитора компьютера.

•  Независимая настройка для групп телекамер разрешения изображений от 384*288 до 768*576 пикселей и скорости вывода изображений от 2 до 25 кадров в секунду, что позволяет настраивать систему с оптимальными соотношениями качества изображения, объема накопленных архивов и загрузки компьютера.

•  Запись видеоизображения от каждой телекамеры может осуществляться сигналами программных датчиков движения или командами пользователя. Все датчики движения имеют индивидуальную настройку контролируемых зон.

•  При использовании программы в системе АСТРА-06 запись видеоизображения от телекамер может осуществляется также по возникновению событий в системе (сработка датчиков, предъявление пропусков и прочее) или по заданному расписанию.

•  Накопленные файлы видеоизображений программа передаёт центральной сетевой управляющей программе системы для создния архива видеоинформации.



3. ТРЕБОВАНИЯ К СИСТЕМЕ

Количество и тип плат видеозахвата зависит от количества подключаемых телекамер и скорости обновления изображения, и эта зависимость приведена в таблице 1.

Таблица 1. Скорость обновления изображения – количество кадров в секунду

Телекамер

Плата DV4.16-878

Плата DV1.4-878

1

25

25

2

25

5-6

3

25

4

4

25

2.5-3

8

5-6

16

2.5-3



Таблица 2. Системные требования



Минимально приемлемые системные требования

Рекомендуемые системные требования

Операционная система

Windows 2000 или Windows XP Pro

Процессор

Pentium3 500MГц SSE *

Pentium4 3ГГц *

ОЗУ

64МБ

512МБ

Жесткий диск

20ГБ

80ГБ и выше

PCI 2.1 совместимый слот

Количество слотов – по числу плат DVx.x-878

* Поддержка процессором инструкций SSE является обязательной. Как правило, поддержку инструкций SSE имеют старшие модели процессоров Pentium 3, а также все современные процессоры, включая Pentium 4, Celeron D , AMD Sempron и AMD Athlon , (см. паспорт Вашего компьютера)





4. МЕНЮ ПРОГРАММЫ

Меню программы становится доступным при нажатии правой клавиши манипулятора «Мышь», когда курсор находится над программой или над ее значком телекамеры в системной панели задач (возле часов).

Меню программы «ВИДЕО-AVIDIS» приведено на рис.1

Рис.1



Отобразить только эту камеру – Показывать только одну телекамеру (однокамерный режим), которая выбрана с помощью курсора манипулятора «Мышь».

Во весь экран – Развернуть окно программы на весь экран.

Поверх всех окон – Окно программы всегда будет поверх всех окон.

Одна камера – Показывать только одну телекамеру (однокамерный режим).

Несколько камер на первом мониторе – Показывать несколько телекамер (многокамерный режим).

Настройки – Вызывает окно настроек программы.

Автозагрузка – Включает/выключает автозагрузку программы при старте Windows.

Задержка при загрузке – задержка при старте программы для своевременной загрузки драйверов платы DVx.x-878 .

Установить/изменить пароль – Обеспечивает вызов окна программы только по паролю. Эта возможность доступна при включенном пункте «Скрывать при загрузке».

Скрывать при загрузке – Автоматически скрывает окно программы при загрузке программы.

Ручное видео – Принудительная запись изображения телекамеры, находящегося под курсором манипулятора «Мышь».

Закрыть – Закрыть программу.



5. РАБОТА С ПРОГРАММОЙ

  1. Для запуска программы используйте ярлык «Программа ВИДЕО-AVIDIS» из меню «Пуск»\«Программы»\«ВИДЕО-AVIDIS». При этом на системной панели задач возле часов должен появиться значок телекамеры: .
  2. Для просмотра окна программы (см. следующий раздел) требуется одно нажатие левой кнопкой манипулятора «Мышь», когда курсор расположен на значке телекамеры , который должен находится на системной панели задач возле часов. Для закрытия окна программы выполните то же действие.
  3. Для выхода из программы требуется одно нажатие правой кнопки манипулятора «Мышь», когда курсор расположен на значке телекамеры и выберите пункт «Закрыть».
  4. Для автоматической загрузки программы при старте операционной системы проверьте, что в меню программы установлена отметка возле пункта меню «Автозагрузка».
  5. Для просмотра выбранных телекамер в полноэкранном режиме необходимо выбрать из меню программы пункт «Во весь экран».
  6. Для просмотра видеоизображения на двух мониторах необходимо выбрать из меню программы пункт « Несколько камер на втором мониторе » и сделать выбор телекамер. Если этот пункт меню отсутствует, то это обозначает, что компьютер не поддерживает работу с двумя мониторами либо видеокарта не обеспечивает этот режим отображения.
  7. Для записи любого видеофрагмента определенной телекамеры требуется выбрать пункт меню «Ручное видео» в главном окне программы и сделать одно нажатие правой кнопки манипулятора «Мышь» в тот момент, когда курсор расположен над окном просмотра этой телекамеры.

6. ОКНО ПРОГРАММЫ

Окно программы изменяется в зависимости от выбранного режима работы: полноэкранного, однокамерного, многокамерного.

Полноэкранный – доступен как при однокамерном, так и при многокамерном просмотре. Вызывается из меню программы, пунктом «Полноэкранный режим».

Однокамерный – пользователю предоставляется выбор телекамеры для просмотра. Переключение телекамер осуществляется вручную. Переход в однокамерный режим осуществляется с помощью выбора пункта меню программы «Одна камера».

При записи видеоизображения от других телекамер можно продолжать просмотр изображения выбранной камеры.

ОБРАЩАЕМ ВАШЕ ВНИМАНИЕ!

При количестве телекамер равном, например, 16, кнопки телекамер имеют соответствующую нумерацию от 1 до 16. Выбор телекамеры с клавиатуры компьютера возможен нажатием цифровых и буквенных клавиш от 1 до 9 и ,A,B.C,D,E,F,G, либо для двузначных номеров возможно последовательное нажатие двух цифровых клавиш с задержкой между нажатиями не более 0,2 сек.

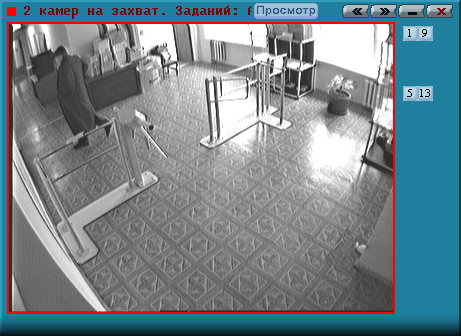

Вид окна программы при работе в однокамерном режиме приведен на рис.2:



Рис.2

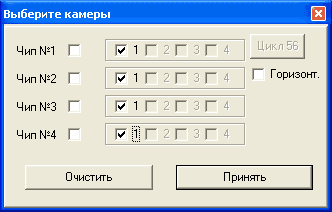

Многокамерный – Данный режим можно выбрать в меню программы пунктом «Несколько камер». Появляется диалоговое окно, приведенное на рис.3



Рис. 3

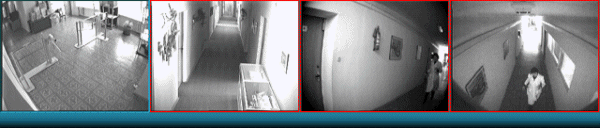

В этом диалоге Вам предлагается выбор телекамер, изображения которых нужно отобразить на экране монитора. Окно программы приведено на рис.4.



Рис.4

Особенность

Нет кнопок переключения телекамер. Выбор телекамер производится в диалоговом окне, которое вызывается из пункта «Несколько камер» меню программы.

7. НАСТРОЙКА ПРОГРАММЫ

Для вызова окна настроек используйте пункт «Настройка» в меню программы. Конфигурация телекамер задается на вкладке «Камеры» окна «Настройка изображения», приведенного на рис. 5



Рис. 5

К каждому чипу видеозахвата может быть подключено до четырех телекамер, при этом скорость обновления 2.5-3 кадра/сек по каждой телекамере.

Максимальное число телекамер в системе равно количеству чипов, умноженному на четыре.

Если требуется скорость 25 кадров/сек., то каждому чипу назначается только одна телекамера.

Количество чипов определяется типом платы. DV1.4 имеет один чип с четырьмя входами, а DV4.16 имеет четыре чипа с шестнадцатью входами.

Количество телекамер для каждого чипа задается в поле «Камеры при загрузке». Если к выбранному чипу подключается одна телекамера, следует установить отметку «1». Если же к выбранному чипу подключаются четыре телекамеры, то следует установить все четыре отметки.

Если к выбранному чипу нужно подключить две телекамеры то следует установить две отметки – «1» и «2» (при этом по обеим телекамерам скорость обновления изображения составит 5-6 кадров/сек).

Обновление информации об установленных платах видеозахвата DVx.x-878 и о телекамерах, подключенных на соответствующие входы, производится нажатием кнопки «Обновить».

Одновременно с записью видеоизображения от телекамер можно производить синхронную запись звука. Для этого нужно выбрать телекамеру в выпадающем списке, установить отметку «Со звуком» и выбрать номер канала звука.

Кроме того, у каждого канала можно задать уровень и качество записи. Рекомендуется использовать качество 50%.

Номер канала зависит от типа установленной звуковой карты и способа подключения звукового кабеля. Как правило, при подключении к микрофонному входу это будет канал №1.

Вкладка «Протокол» приведена на рис.6. Позволяет выбрать размер изображений, которые будут сохраняться в протоколе событий системы:





Рис. 6



Параметр «Ограничение частоты» позволяет изменять объем памяти, занимаемой видеоархивом на жестком диске компьютера.

Во избежание неконтролируемого заполнения свободного места на диске, требуется задать порог для удаления старых протоколов, если свободного места остается меньше этого порога (1100 МБ на вышеприведенном рисунке).

Оптимальные для компьютера разрешение – 384*288 пикселей и частота – 12 кадров/сек.

Разрешение изображения 512*384 пикселей следует выбирать в том случае, если изображение с разрешением 384*288 пикселей недостаточно четкое.

Вкладка «Удаленный доступ» приведена на рис.7 и предназначена для настройки параметров передаваемого по сети изображения и соответствующих прав пользователей  для удаленного просмотра программой «ВИД-Клиент» изображений телекамер и (или) накопленных архивов.





Рис. 7



Вкладка «Сжатие» приведена на рис.8 и предназначена для настройки параметров записи в файлы AVI, такие как программа сжатия видео (видеокодек) и «ключевой кадр».

Кодек выбирается из установленных на компьютере программ сжатия видео. Рекомендуемая программа сжатия видео – «DivX ;) MPEG-4 Low Motion». Параметр «ключевой кадр» рекомендуется устанавливать в значение 15. При этом значении каждый 15-й кадр в последовательности видеокадров будет ключевым. Чем больше значение параметра «ключевой кадр», тем меньше места будут занимать файлы видеоархива на диске, но при просмотре изображении в видеоархиве возможно видимое ухудшение качества, а также увеличится время навигации по видеофрагменту.



Рис. 8



Вкладка «Дисплей» приведена на рис.9 и предназначена для настроек изображений по каждому чипу.

Можно задавать для каждого чипа значения кнопкой «По умолчанию».



Рис. 9



Вкладка «Программный датчик » приведена на рис.10

Программный датчик движения предназначен для обнаружения движения внутри зон. Зона – это область, выделенная на изображении телекамеры. Каждая зона имеет форму выпуклого многоугольника и может дополняться или изменяться при помощи следующих элементов управления.

Накопление видеоархива по каждой телекамере производится в те моменты времени, когда активизирован программный датчик движения.

Программный датчик движения телекамеры активизируется при соблюдении двух условий:

•  Программный датчик движения включен (установлена отметка «Включен»).

•  Для телекамеры существует хотя бы одна зона движения (см. выше).





Рис. 10

Добавить новую зону. Для создания новой зоны нужно расставить ее вершины по часовой стрелке курсором нажатиями левой кнопки манипулятора «Мышь». Внимание! Последняя вершина обозначается курсором нажатием на правую кнопку манипулятора «Мышь».

Выделить зону . При нажатии левой кнопки манипулятора «Мышь» над областью зоны будет выделена эта зона (контур зоны при этом окрасится в фиолетовый цвет). Зону можно переместить, если перемещать манипулятор «Мышь», удерживая нажатой его правую кнопку.

Если выделить зону с нажатой клавишей Ctrl, то после запроса на подтверждение зона будет удалена.

Чувствительность выделенной зоны настраивается в процентах с заданием минимальной паузы. Если движение не будет обнаружено в течение времени, большего, чем минимальная пауза, то видеокадры с отсутствующим движением в архив записаны не будут.

Не рекомендуется задавать минимальную паузу более 5 сек.

Редактировать зону . Вершины выделенной зоны отображены в виде зеленых квадратов. Вершину можно переместить, если подвести к ней курсор, нажать на левую кнопку манипулятора «Мышь» и, не отпуская кнопку, передвинуть курсор. Если выделить вершину с нажатой клавишей Ctrl, то после запроса на подтверждение она будет удалена.
