14.09.2023 Вимірювання струму за допомогою найчутливіших магнітометрів у світі
Фірма NVE демонструє виявлення струму субміліамперного діапазону за допомогою надчутливих GMR та TMR магнітометрів. Магнітометри мають достатню роздільну здатність для безкатушкового переривника ланцюга замикання на землю (GFCI):
Краще, ніж котушки
На відміну від індуктивних рішень на основі котушок, датчики NVE надмініатюрні і по суті коректні по постійному струму, що дозволяє створювати більш високопродуктивні рішення для найвибагливіших струмів.
Найбільш чутливі магнітометри у світі
Завдяки чутливості до 500 мВ/В/мТл, магнітометри NVE так само чутливі, як котушки, і можуть точно вимірювати поля величиною менше мікротесла.
Простий інтерфейс
Проста конфігурація моста Уітстона легко взаємодіє зі звичайною електронікою:

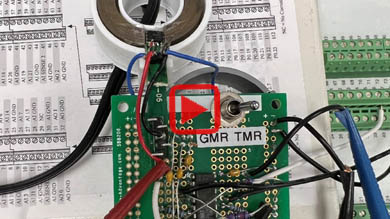

Схема GFCI без котушок
NVE пропонує кілька високочутливих аналогових магнітометрів для таких додатків, як слаботочне виявлення, виявлення поля Землі, визначення положення та швидкості, а також неруйнівний аналіз:
| Модель (натисніть, щоб отримати інформацію) |
Технологія _ |
Чутливість (мВ/В/мТл) |
Лінійний діапазон (мТл) |
Корпус |
| АЛТ025-10Е | TMR | 20 | от 0 до 10 | 2,5 х 2,5 мм DFN6 |
| АЛТ023-10Е | 200 | от 0 до 1 | ||
| [НОВИНКА!] ALT021-10E |
500 | от 0 до 0,25 | ||
| ААХ004-00 | GMR |
40 |
от 0,15 до 0,75 |
MSOP8 |
|
150 |
от 0,06 до 0,3 |
SOIC8 |
| Download the TMR Magnetometer Datasheet » | |
| Download the GMR Magnetometer Datasheet » |
Демонстрація шахівниці з магнітними перемикачами
Нова демонстрація

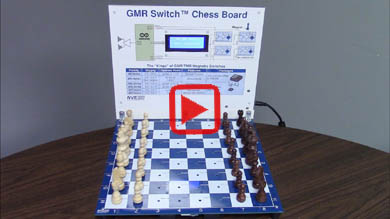

Датчики AD024-10E GMR Switch™ от NVE від NVE лежать в основі нової демонстрації шахівниці:
Універсальність
На відміну більшості датчиків, виходи цих датчиків можна з'єднати за схемою «АБО», що дозволяє мультиплексувати 64 датчика з 16 входами/выходами. Датчики монтуються на комутаційних платах та підключаються до Arduino. Arduino сканує 64 датчики, відображає рухи на РК-дисплеї та повідомляє про них за допомогою голосового синтезу.
Чутливість
Датчики GMR досить чутливі, щоб активуватись за допомогою основних феритових магнітів у наборі магнітних шахів та пристосовуватися до широкого діапазону сили магніту.
Висока швидкість
Висока швидкість датчиків дозволяє використовувати мультиплексування, що демонструється на шахівниці, або циклічне перемикання режимів для зниження енергоспоживання.
Перемикачі
GMR активуються позитивними або негативними полями, що важливо, оскільки орієнтація магніту випадкова.
Сімейство магнітних перемикачів
NVE пропонує сім серій датчиків з магнітними перемикачами, які описані нижче:
|
Серія (натисніть, щоб отримати інформацію) |
Напруга живлення |
Мінімальнаробоча точка |
Функції |
Пакети |
|
4,5 - 30 В |
1 мТл |
Загального призначення |
2,5 х2,5 мм DFN6 абоMSOP8 |
|
|
0,9 - 5,5 В(4 партії) |
0,4 мТл |
Надчутливий |
||
|
2,4 - 4,2 В |
2 мТл |
Наднизьке енергоспоживання;Ультрамініатюрний |
1,1 х1,1 мм DFN4 |
|
|
0,9 - 2,4 В |
1 мТл |
|||
|
2,4 - 4,2 В |
1,5 мТл |
Наноенергетика без робочого циклу |
||
|
0,9-1,8 В |
1,5 мТл |
|||
|
0,9-1,8 В |
350 мТн |
Всеспрямований |
AD-Series Sensor datasheet »
Информация о секционной доске »
Репозиторий GitHub для кода Arduino »
