Автономный контроллер КБН - 1А_КМКС Паспорт и руководство по эксплуатации
Автономный контроллер КБН -1А_КМКС (далее по тексту – контроллер) предназначен для управления электромагнитной защёлкой или магнитным замком бесконтактными RFID-картами стандарта Em Marine, 125 КГц. |
|
2. КонструкцияКонтроллер представляет собой компактное устройство в пластмассовом корпусе для настенной установки. В зоне расположения светодиода находится считыватель (антенна) бесконтактных карт. На плате контроллера расположен разъём для подключения внешних проводов и три функциональные кнопки.
3. Технические и функциональные характеристики:
Электрические параметры:
- Напряжение питания от + 10 до + 15 В
- Ток потребления, не более 30 мА
- Сопротивление нагрузки, подключаемой
к силовому выходу считывателя, не менее 10 Ом
Климатическое исполнение:
- Диапазон рабочих температур от 0 до + 50 ?С
- Относительная влажность воздуха, не более 80 %
Функциональные параметры:
- Расстояние считывания RFID-карты, не хуже от 0 до 80 мм
- Световая и звуковая индикация режимов работы.
- Одна мастер карта.
- Количество карт в памяти, не более 400 шт.
- Корпус:
- Материал Пластик ABS
- Размер 140x92x30 мм
Контроллер предназначен для непрерывного круглосуточного функционирования.
4. Комплект поставки:
Контроллер КБН -1А_КМКС.
Паспорт и руководство по эксплуатации.
5. Руководство по эксплуатации

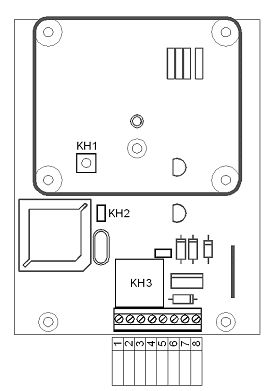

Подключение всех проводов к контроллеру осуществляется через разъём. Нумерация выводов указана на рисунке, а назначение контактов разъема приведено в таблице.
Наименование контакта Назначение 1 Вход. Выбор – электромагнитная защёлка (не подключен)/ магнитный замок (соединить с контактом GND).2 Не используется.3 Внешняя кнопка «Впустить» (GND).4 Внешняя кнопка «Впустить» (Вход).5 Выход. Управление замком.6 Выход. Питание замка.7 Вход минус (-12 В) источника питания (GND)8 Вход плюс (+12 В) источника питания
Режимы работы контроллера:
- Дежурный. Мигающий красный светодиод. Замок закрыт;
- Проход. При поднесении зарегистрированной карты к считывателю загорается зелёный светодиод, выдаётся звуковой сигнал, открывается замок. Время удержания замка в открытом состоянии 5 секунд, после чего контроллер переходит в «Исходный» режим. Аналогичный результат будет и при нажатии внешней кнопки «Впустить».;
- Блокировка. Постоянно горит красный светодиод. Замок закрыт.
? Если контроллер находится в исходном режиме, то при ПЕРВОМ поднесении к считывателю мастер карты контроллер переходит в режим блокировки.
? Если контроллер находится в режиме блокировки, то считыватель реагирует только на мастер карту (все карты в базе будут блокированы). При ВТОРОМ поднесении к считывателю мастер карты или нажатии внешней кнопки «Впустить», контроллер входит в режим «Проход» (см. п.2).- Очистка базы карт. При замыкании контактов КН2 на плате контроллера выполняется полная очистка базы карт, которая сопровождается звуковым сигналом.
- Занесение мастер карты. Нажмите и удерживайте кнопку КН1. Поднесите к считывателю любую, выбранную Вами карту. Звуковой сигнал сопровождает занесение мастер карты в базу. Отпустите кнопку. Контроллеру может принадлежать только одна мастер карта.
- Занесение/удаление карты. В базе может находиться до 400 карт. Нажмите и удерживайте кнопку КН3.
? Поднесите к считывателю мастер карту. Контроллер входит в режим занесения карт (мигающий зелёный светодиод). Поочерёдно вносите карты в базу (удерживайте кнопку КН3). Каждое успешное занесение сопровождается одиночным звуковым сигналом, если карта уже есть в базе - двойным звуковым сигналом. Одна и та же карта дважды в базу не заносится.
? Поднесите к считывателю мастер карту. Контроллер входит в режим удаления карт (мигающий красный светодиод). Поочерёдно подносите карты, которые удаляются из базы (удерживайте кнопку КН3) к считывателю. Каждое успешное удаление сопровождается одиночным звуковым сигналом, если карты в базе нет - двойным звуковым сигналом.
6. Общие рекомендации
Рекомендации по подключению контроллера:
- Внешний замок подключите между контактами «5» (выход управления замком) и «6» (питание замка +VCC).
- Внешний замок подключите между контактами «5» (выход управления замком) и «6» (питание замка +VCC).
- Внешнюю кнопку «Впустить» подключите к контактам «4» (вход) и «3» (GND).
- Перед подачей питания на контроллер убедитесь в правильно выбранном типе замка электромагнитная защёлка/магнитный замок. Если вывод «1» не подключен – выбрана электромагнитная защёлка. Если вывод «1» подключен к выводу «2» (GND) – выбран магнитный замок.
Рекомендации по установке контроллера:
- Не рекомендуется устанавливать контроллер на металлическую поверхность, так как это приведёт к снижению дальности считывания. Минимальное рекомендуемое расстояние до металлической поверхности 20мм.
- Контроллеры должны располагаться на расстоянии не менее 1м друг от друга. Не соблюдение этого условия может привести к неправильной работе контроллера.
- Не устанавливать контроллер вблизи источников электрических помех RFID-карту к контроллеру следует подносить в зоне расположения светодиода так, чтобы плоскость карты была параллельна плоскости лицевой панели корпуса контроллера.

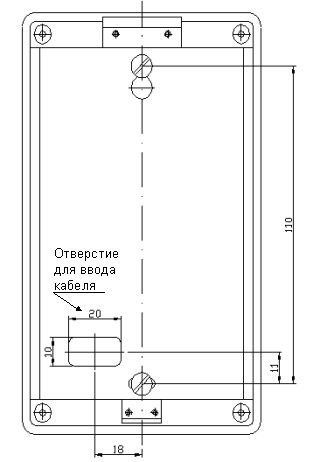

На рисунке показаны установочные и
монтажные размеры корпуса контроллера
с указанием отверстия для ввода кабеля
