IL600-серия для замены оптоизоляторов |
Микросхемы серий IL600 и IL600A с пассивным входом с успехом заменяют оптоизоляторы со светодиодом на входе. Основные особенности: • MSOP вариант корпуса • Отказобезопасный выход • 3.3 V и/или 5 V питание • Рабочие температуры от -40° C до 85° C • 44000-year barrier life • Соответствие UL1577 и IEC 61010

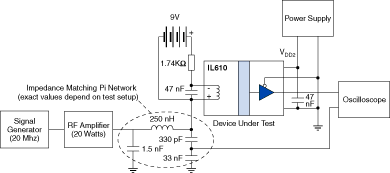

Download IL600 Datasheet > Download IL600A Datasheet > Измерение устойчивости к воздействию синфазных помех Устойчивость к воздействию синфазных помех - важная характеристика для изоляторов, работающих в условиях индустриальных помех. Это важно также для схем с плавающим питанием, таких как драйверы затворов выходных МОП-транзисторов. Когда верхнее плечо выходного каскада открыто, возможны быстрые изменения разности потенциалов между питающим напряжением выходного каскада и опорным напряжением на входе. Это изменение может вызвать паразитные токи через паразитные емкости пропорциональные dV / dt. IL600-серия изоляторов для драйвера затворов IL600-серия хорошо подходит для таких драйверов. Изоляторы серии IL6xx управляются током (через внутреннюю индуктивность), аналогично оптоизоляторам. Внешний резистор в цепи индуктивности ограничивает ток на уровне примерно 5 mA. Эти изоляторы поддерживают как быстрые изменения на входе, так и постоянный уровень ( выход следует за входом ). Отказобезопасность означает, что выходной уровень восстанавливает свое значения при пропадании питания и последующем восстановлении, что избавляет от необходимости ставить генераторы сброса. Практическая тестовая схема Существующие стандарты быстрой проверки устойчивости к воздействию синфазных помех не дают практических методик для этого. Показанная схема определяет максимальную амплитуду синосоидального сигнала, которую изолятор может выдержать без ошибочных переключений. Это типовая схема; точные значения определяются конкретным тестом. Частота 20 M Гц обеспечивает подходящий dV / dt для практических амплитуд. ВЧ усилитель на 20Вт без труда обеспечит достаточную амплитуду даже при высоком значении dV / dt. При тестировании микросхемы амплитуду на выходе генератора постепенно увеличивают пока на выходе не появятся импульсы ложных срабатывний (см. ниже) :
Согласующая П-схема ( pi network ) соответствует выходному сопротивлению ВЧ-усилителя 50 Ом. Конденсаторы 330 пФ и 33 пФ образуют делитель 100:1. Приложенное dV / dt можно сосчитать или пряио на осциллографе, или вычислить по амплитуде и частоте. Для запитки входа используется батарея, так как лабораторных источников с достаточной гальванической развязкой найти не просто. Резистор1740 Ом обеспечивает 5 mA через индуктивность. Такой режим более предпочтителен, чем режим с нулевым током.
|
