PDIP изоляторы
 Цифровые изоляторы в традиционном DIP корпусе
PDIP Package


Для полной замены популярных оптоизоляторов фирма NVE предлагает ИС серии IsoLoop, более быстрые, вносящие меньше искажений, и не изменяющие со временем параметры, не требующие изменения разводки платы.

Ключевые преимущества PDIP изоляторов следующие:
  • Стандартный JEDEC корпус
  • 7 mm интервал между внешними высоковольтными контактами
  • Пассивные или цифровые  входы
  • Один или два канала (включая двунаправленные)
  • CMOS или выводы "открытого стока"
  • Верхний температурный предел = 125°C (T-серия)
  • Соответствие требованиям UL1577 / IEC 61010-2001
  • Изоляция - среднеквадратичные 2.5 кВ. (1 мин.)
  • Рабочее напряжение - среднеквадратичные 300 В.

Готовые PDIP изоляторы находятся на складе, и возможна немедленная поставка, без ограничения по минимальному количеству в запросах:

Наименование Скорость передачи данных
Mб/сек
Кол-во Tx/
Rx
Вход  Выход Особенности Max.
температ.
IL610-2 100 1/0  Passive  КМОП Output Enable 85°C
IL610A-2 10 1/0 Passive Открытый сток Output Enable 85°C
 IL611-2 100 2/0 Passive КМОП
85°C
 IL611A-2  10 2/0 Passive Открытый сток
85°C
IL612-2 100 1/1 Passive КМОП
Bi-directional 85°C
IL612A-2 10 1/1 Passive Открытый сток Bi-directional 85°C
IL710-2 110 1/0 Digital КМОП
Output Enable 100°C
IL711-2 110 2/0 Digital КМОП
100°C
IL712-2 110 1/1 Digital КМОП
Bi-directional 100°C
IL710T-2 110 1/0 Digital КМОП
Output Enable 125°C
IL711T-2 110 2/0 Digital КМОП
125°C
IL712T-2 110 1/1 Digital КМОП
125°C



Уголок Приложений
Лучшая замена оптоизоляторов

Sandy Templeton
Директор (производство и применение изоляторов)

Серия изоляторов с пассивным входом IL600A создана как замена опто изоляторов со входами подобными LED и выходами подобными фототранзисторам.

Возможные варианты корпусов включают широко распространенные PDIP8 и SOIC8. Корпуса MSOP и SOIC16 также доступны - для уменьшения размеров корпуса по сравнению с опто аналогами.

Входы могут быть сконфигурированы как для инвертирующих, так и для не инвертирующих операций, и позволяют использовать широкий диапазон входных напряжений. Возможны варианты выходов как в КМОП исполнении, так и с открытым стоком.

Выходы с открытым стоком могут образовывать монтажное "ИЛИ", используя общий "подтягивающий" резистор, как у оптрона:

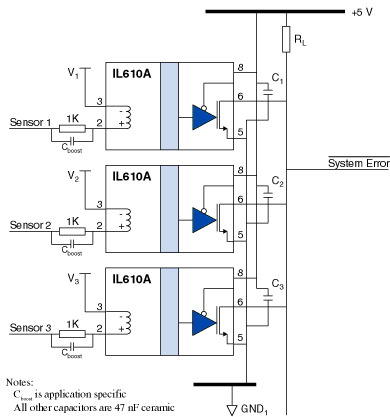

Multi-Channel Isolated Alarm Monitor Using IL610As

Показанная на рисунке схема обеспечивает отказоустойчивый выход (высокий логический выход для нулевого тока катушки), изоляцию в 2.5 среднеквадратичных кВ, и 20 кВ/мс защиту от переходных искажений.
Типичный "втекающий ток" логического выхода - 10 мА на каждый изолятор.

Application Bulletin AB-20—Optocoupler Alternatives (.pdf)
