      Первой микросхемой, соответствующей требованиям протоколов промышленной сети Profibus, была IL485. С ноября 2000 года требования к дифференциальным сигналам Profibus DP (Distributed Peripherals) изменились. В настоящее время произошел переход потребителей на аналогичные микросхемы IL3585, имеющие лучшие технические характеристики и более низкую цену.

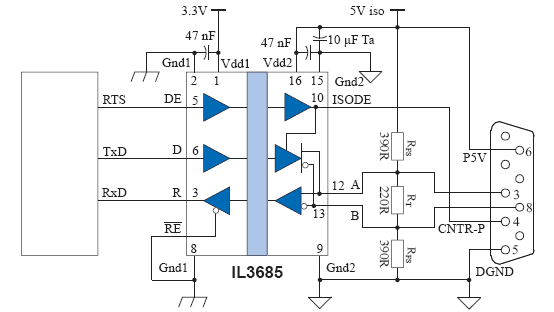

      Для новых разработок NVE рекомендует IL3685. Эта микросхема имеет лучший запас по шумам, улучшенную защиту от электростатики (15 kV ESD protection) и одобрена PROFIBUS International. Рисунок показывает типичную схему включения IL3685 в качестве DP-узла PROFIBUS:

• Согласующие резисторы 220 Ом на обоих концах шины минимизируют искажения сигнала.
• Резисторы 390 Ом ( “fail-safe” resistors) устраняют неопределенности, обеспечивая логические
  уровни на выходе при неработающем приемопередатчике.
• Шунтирующие конденсаторы должны быть расположены как можно ближе к Vdd1 и Vdd2.


Более полная информация на сайте  www.nve.com:
   http://www.nve.com/Downloads/il3685.pdf
   http://www.nve.com/Downloads/ab19.pdf
