Повторитель изолированный для интерфейса RS485 ПИ2 - RS485_КМКС Розничная цена 420 грн. с НДС Паспорт и руководство по эксплуатации 1. Назначение Повторитель изолированный для интерфейса RS485 ПИ2 - RS485_КМКС (далее по тесту – повторитель) предназначен для увеличения количества устройств, подключаемых к каналу RS485, а так же для защиты системных устройств от воздействия высокого напряжения, которое может появиться на шлейфе RS485, например, во время грозы.

2. Конструкция

3. Основные технические характеристики:

• Количество портов интерфейса RS485 ……….…………..…....2
• Скорость передачи данных, не более ………….…….…35 Мбод
• Напряжение питания ..….……….……………….…. от 9 до 15 В
• Ток потребления в режиме покоя, не более…..…..……...100 мА
• Диапазон рабочих температур ……..….….….. от -40 до + 85 °С
• Изоляция (в течение 1 мин), не более ………...……….... 2500 В

Изолированный порт интерфейса RS485 может быть подключен к внешнему источнику питания с напряжением от 9 до 15 В или к внутреннему источнику питания, которым является микросхема DCP010505BP (оговаривается при продаже изделия).

При подключении изолированного порта интерфейса RS485 к внутреннему источнику питания изоляция не более 1000 В в течение 1 минуты.

4. Комплект поставки:

Повторитель изолированный ПИ2 - RS485_КМКС.
Паспорт и руководство по эксплуатации.

5. Состав изделия

• блок фиксированных таймерных задержек, управляющий направлением передачи потоков информации;
• блок интерфейса RS485;
• блок интерфейса RS485 с защитой от воздействия высокого напряжения.


6. Принцип работы

Направлением передачи потоков информации управляют фиксированные временные задержки.
В исходном состоянии оба порта RS485 повторителя включены на приём.
Фронт (1/0) первого стартового бита в одном из каналов RS485 переключает другой порт RS485 на передачу и сбрасывает таймер.
Каждый последующий нулевой бит в потоке данных сбрасывает таймер.
Передающий порт RS485 переключается в состояние приёма только после последнего нулевого бита и выбранной временной задержки из следующего предложенного ряда (мкс): 2, 4, 8, 16, 32, 64, 128, 512, 1024, 2048.
Выбор времени задержки осуществляется перемычками J1-J10 соответственно.

Например, если Вы используете в системе скорость 19200 бод (старт бит + 8 бит данных + стоп бит =10 бит) время передачи одного байта 520 мкс, то Вам необходимо выбрать таймерную задержку не менее 512 мкс. Так как последний нулевой бит в потоке данных может быть стартовым (старт бит=0, 8 бит данных =11111111, стоп бит =1).

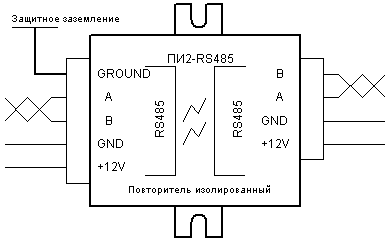

Рис. 1. Подключение внешних связей к повторителю изолированному
