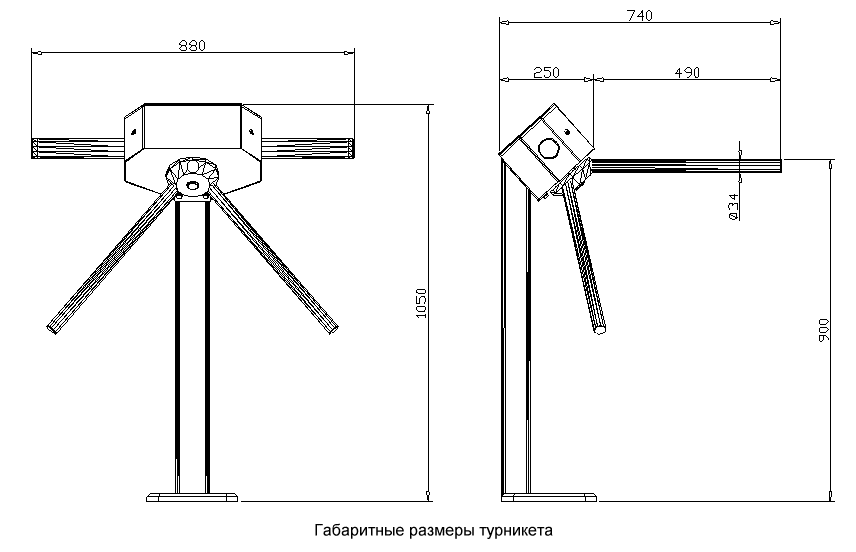

Габаритные размеры турникета

1. ОБЩИЕ УКАЗАНИЯ

1.1 Область применения

Турникет - трипод ТТ- 4(А,С)_КМКС (далее по тексту – турникет ) предназначен для организации систем контролируемого доступа на объекты и учёта рабочего времени.

1.2 Варианты исполнения

Таблица 1

Все модели турникетов комплектуются установочными элементами и пультом ручного управления.

1.3 Условия эксплуатации

Турникет - трипод предназначен для эксплуатации в помещениях при температуре от 0°С до + 50°С и относительной влажности воздуха не более 80% при t = 25°C.
Вид климатического исполнения УХЛ.

1.4 Условия транспортировки и хранения

Турникет разрешается транспортировать в горизонтальном и вертикальном положении.
Хранение турникета допускается в сухих помещениях при температурах от – 50°С до + 40°С.

1.5 Условия монтажа и технического обслуживания

Монтаж и техническое обслуживание турникета должны проводиться лицами, имеющими соответствующий опыт работы, либо прошедшими обучение и уполномоченные изготовителем.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1 Основные технические характеристики

Таблица 2

2.2 Надежность

Турникет предназначен для условий интенсивной эксплуатации.

• Допустимая статическая нагрузка на середине преграждающей штанги – не более 50 кгс.
• Ресурс (число однократных проходов до капитального ремонта) – не менее 4 000 000 .
• Средняя наработка на отказ – не менее 1 000 000 однократных проходов.
• Срок службы изделия – не менее 8 лет.


3. КОМПЛЕКТ ПОСТАВКИ

Таблица 3

4. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

4.1 Устройство

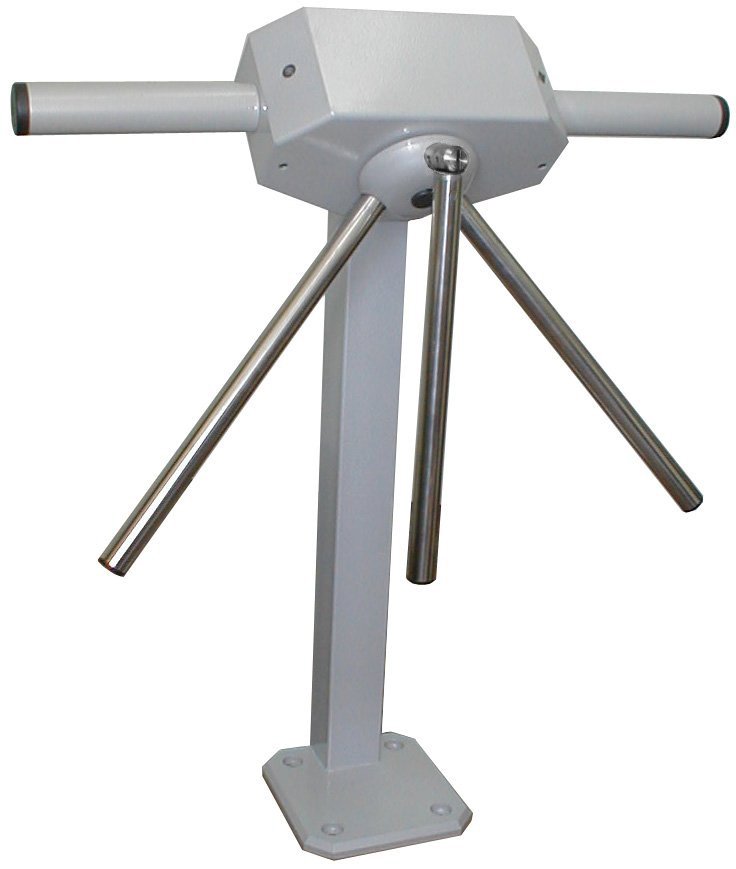

Внешний вид турникета ТТ- 4(А, С)_КМКС приведен на рис.1.
Корпус 1 и крышка корпуса 2 турникета выполнены из окрашенной стали толщиной 3 мм.
На боковых сторонах корпуса расположены светодиодные индикаторы 3 и встроенные считыватели бесконтактных карточек 4 в цилиндрических корпусах. Для варианта исполнения ТТ-4 А (управление от ручного пульта) считыватели RFID-карт не устанавливаются.

При изготовлении турникета для специальных применений один или оба считывателя RFID-карт могут быть изготовлены выносными, что позволяет использовать турникет при нестандартных конфигурациях проходных, а также сопрягать турникет с другими устройствами, например, металлодетектором. Длина кабеля при установке выносных считывателей не должна превышать 10 метров.

Крышка крепится к корпусу турникета двумя болтами 5, головки которых расположены с нижней стороны корпуса.

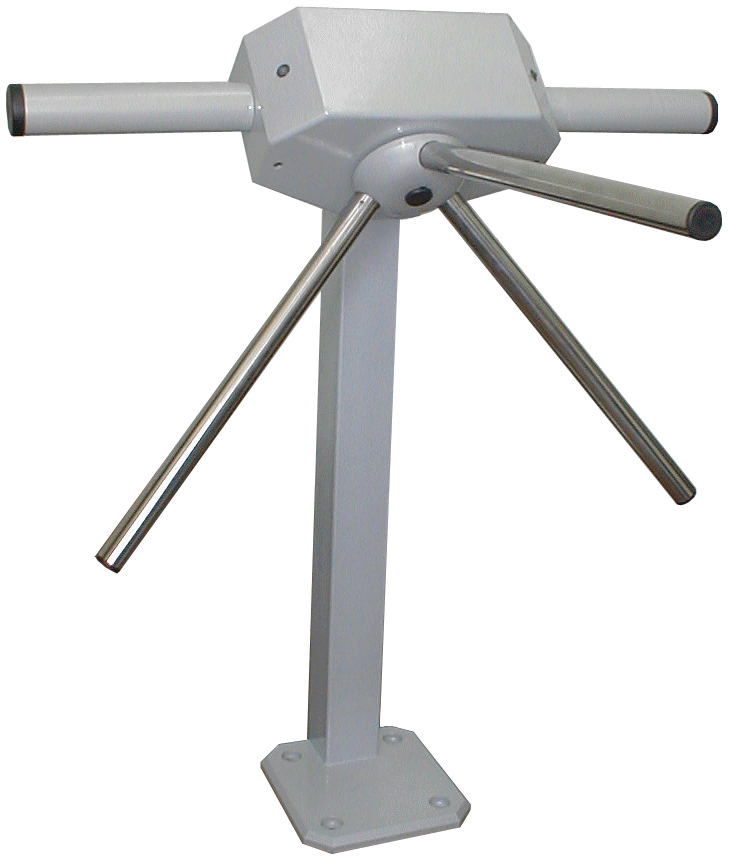

В нижней части корпуса на наклонной оси вращается диск 6, на которой закреплены три преграждающие штанги 7. Преграждающие штанги имеют механизм 8 для быстрого складывания.
В корпусе на фланце смонтированы: вращающийся механизм, оптические датчики поворота, соленоидные фиксаторы и плата контроллера турникета.

Преграждающие штанги 7 выполнены в виде отрезков труб диаметром 32 мм из нержавеющей стали с заглушенным торцом.
Корпус турникета крепится к стойке 9, в основании 10 которой выполнены крепежные отверстия 11.
Стойка полая, из стального прямоугольного профиля. В основании стойки выполнено сквозное отверстие сечением 70 х 70 мм для ввода силовых и управляющих кабелей через стойку турникета в его корпус.

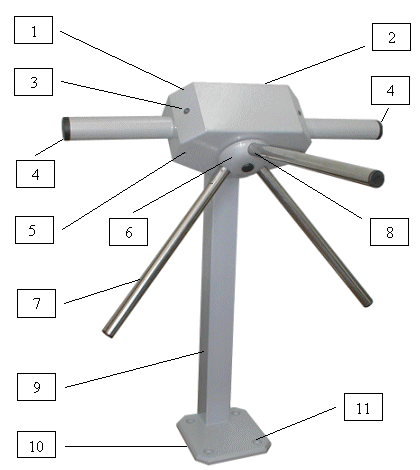

Рис.1. Внешний вид турникета ТТ- 4(А, С)_КМКС 1 - корпус; 2 - крышка корпуса; 3 - двухцветный (красный и зеленый) светодиодный индикатор; 4 - встроенные считыватели бесконтактных RFID-карт в цилиндрических корпусах; 5 - головки болтов крепления крышки корпуса; 6 - диск; 7 - преграждающие складывающиеся штанги; 8 - механизм излома складывающихся штанг; 9 - стойка; 10 - основание стойки; 11 - крепежные отверстия.

4.2. Принцип действия

При наличии сигнала, разрешающего проход через турникет, необходимо провернуть трипод по ходу движения.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5.1 Безопасность при монтаже

• При монтаже турникета пользуйтесь только исправным инструментом.
• Подключение блока питания турникета к сети производите по окончанию монтажных работ.

5.2. Безопасность при эксплуатации

• При эксплуатации турникета соблюдайте общие правила электробезопасности использования электрических приборов..
• Запрещается вскрывать крышку блока управления без предварительного отключения от сети блока питания турникета!.
• Не допускаются: удары по преграждающим штангам и облицовке, вызывающие механическую деформацию, а также использование при чистке окрашенных поверхностей абразивных и химически активных веществ.

6. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ВНИМАНИЕ! При эксплуатации турникета соблюдайте общие правила работы с электрическими приборами.

Убедитесь в правильности всех подключений. Освободите зону вращения преграждающих штанг от посторонних предметов. Включите турникет, подключив вилку сетевого кабеля блока питания к сети переменного тока напряжением 220В/50Гц. При этом турникет устанавливается в исходное состояние – вращение трипода в обе стороны блокируется.
В исходном состоянии индикация светодиодов турникета следующая:
светодиод на вход – КРАСНЫЙ, светодиод на выход – КРАСНЫЙ.
В исходном состоянии индикация на пульте ручного управления выключена.
Зеленый цвет индикаторов на вход и выход на турникете и пульте ручного управления означает разрешенный проход в соответствующем направлении.

6.1. Управление турникетом пультом ручного управления

На пульте ручного управления одним турникетом расположены кнопки "ВХОД" и "ВЫХОД" и соответственно два одноцветных (зеленых) светодиода.
В таблице 4 приведены действия по управлению турникетом с помощью ручного пульта управления и состояние индикаторов на пульте и турникете в различных состояниях турникета.

Таблица 4



6.2. Управление турникетом автоматическое

В таблице 5 приведены действия по управлению турникетом с помощью RFID-карт и состояние индикаторов на пульте и турникете в различных состояниях турникета.

Таблица 5

6.3. Некоторые возможности автоматического управления турникетом
ТТ- 4С_КМКС в составе систем контролируемого доступа (СКД)

• Турникетный считыватель RFID-карт управляет турникетом при поднесении к нему на расстояние 0 - 5см зарегистрированной в СКД RFID-карты. При этом трипод турникета должен находиться в исходном состоянии – завершено вращение предыдущего прохода и одна из штанг турникета находится в фиксированном горизонтальном положении. Цвет светодиода, соответствующий направлению прохода, КРАСНЫЙ. Поднесение к считывателю новой карточки до завершения предыдущего прохода – игнорируется.
• RFID-карты не зарегистрированные в СКД, а также заблокированные и не отвечающие установленным графикам прохода RFID-карты не могут разблокировать механизм турникета. На предъявление такого рода RFID-карт соответствующий индикатор турникета кратковременно гаснет и вновь светится КРАСНЫМ цветом.
• При разрешении прохода с пульта ручного управления идентификационный номер карточки не может быть зафиксирован в СКД.
• При разрешении прохода через турникет в каком-либо направлении, соответствующий индикатор светится ЗЕЛЕНЫМ цветом. С началом движения штанги индикатор гаснет и только после завершения поворота штанги начинает светиться КРАСНЫМ цветом. Время однократного прохода через турникет может изменяться.
• В автоматическом режиме управления проход через турникет может быть заблокирован с пульта ручного управления (ПРУ) кратковременным нажатием кнопки "ВХОД" или "ВЫХОД", что зависит от направления прохода, а при управлении турникетом с ПРУ проход может быть заблокирован повторным нажатием той же кнопки ПРУ.
• Предусмотрена возможность запрета повторного прохода через турникет по зарегистрированной карточке.


7. МОНТАЖ ТУРНИКЕТА

Турникет ТТ- 4(А,С)_КМКС – изделие, готовое к установке, не требующее применения специального инструмента. Возможна установка на готовом полу, на закладных элементах, на старой установочной базе.

7.1. Приступайте к монтажу турникета только после полного ознакомления с настоящим разделом данного документа.

7.2. Изготовитель не несет ответственности за ущерб, нанесенный в результате неправильного монтажа, и отклоняет любые претензии в случаях, если монтаж выполнен с нарушениями положений данного документа.



7.3. При монтаже рекомендуется:

• Устанавливать турникет на прочные и ровные бетонные либо каменные и т.п. основания, имеющие толщину не менее 150 мм.
• Обеспечить горизонтальность плоскости для точек крепления стойки турникета.
• Обеспечить вертикальное положение стойки по отвесу.
• Крепить турникет анкерными болтами.


7.4. При монтаже запрещается:

• Приступать к работам без ознакомления
  с данным разделом.
• Пользоваться неисправным инструментом
  и приспособлениями.
• Подвергать детали и узлы ударам и падениям.
• Крепить турникет анкерными болтами.




7.5. Оборудование для монтажа

• Электрический перфоратор.
• Сверла твердосплавные O16 для отверстий
  в полу под гайки анкеров.
• Ключ торцевой S17 для анкерных болтов крепления основания стойки турникета.
• Ключ шестигранный S6.


7.6.Порядок монтажа

• Распакуйте турникет, проверьте его комплектность.
• Подготовьте в полу отверстия под гайки анкерных болтов (М10х60). Разметка отверстий в полу для крепления стойки турникета должна соответствовать рис.2. Допускается разметка по крепежным отверстиям в основании стойки.
• Вставьте гайки анкерных болтов в эти отверстия так, чтобы они не выступали над поверхностью пола.
• Снимите декоративные заглушки на отверстиях в основании стойки турникета. Снимите крышку корпуса, предварительно отвернув два болта крепления крышки корпуса.
• Установите стойку на место, предварительно пропустив через нее кабели питания и управления. Контролируйте с помощью отвеса вертикальность установки стойки. При необходимости добейтесь вертикальности стойки с помощью прокладок под основание стойки.
• Закрепите стойку болтами. Установите декоративные заглушки.
• Подключите к контактам разъемов на плате контроллера турникета кабели питания и управления. Назначение контактов платы контроллера для турникета ТТ-4С_КМКС приведено в табл. 6. Назначение контактов платы контроллера для турникета ТТ-4А_КМКС приведено в табл. 7. Все подключения производить при выключенном источнике питания турникета.
                                          При наличии в источнике бесперебойного питания аккумулятора, провода от клемм аккумулятора отсоединить!
• Если направление вращения трипода турникета от пульта ручного управления не соответствует назначению кнопок ВХОД и ВЫХОД, проверьте положение джампера на двухштырьковом соединителе I/O на плате контроллера турникета. Например, если джампер замыкает контакты соединителя, разомкните контакты, переставив джампер на один штырь.
• Закройте и зафиксируйте болтами крепления крышку корпуса турникета.

Таблица 6 Назначение контактов платы контроллера для турникета TТ- 4C _KMKC .

Таблица 7 Назначение контактов платы контроллера для турникета TТ- 4А _KMKC ..
