28.08.2024 Найшвидші ізолятори модернізовано до 7 кВ
Ізолятори NVE серії IL700V лідирують у чотирьох ключових областях:
Найшвидші
Ізолятори NVE мають найшвидший час наростання, найкоротшу затримку розповсюдження, найнижчий джиттер та найчистішу точність сигналу. На відміну від інших ізоляторів, ізолятори NVE фактично можна використовувати на швидкостях передачі більше 110 Мбод.
Найвища напруга ізоляції
Ізолятори серії IL700V були модернізовані до більшої напруги 7 кВ (9,9 кВпік), що забезпечує достатній запас міцності навіть у найвибагливіших додатках.
Найкращий бар'єр
NVE пропонує єдині у світі ізолятори на основі гігантського магнітоопору. Високочутлива та високошвидкісна фізика цієї технології дозволила розробити запатентований ізоляційний бар'єр з бар'єрним опором 100 тераОм, практично необмеженим терміном служби бар'єру та номіналом ізоляції сім кіловольт.
Найнижчий рівень електромагнітних перешкод
На відміну від конкуруючих ізоляторів, в яких використовується радіочастотний зв'язок, ізолятори NVE мають практично невиявлене випромінювання, що спрощує розробку ЕМС.
Три канальні конфігурації
Усі три стандартні чотириканальні конфігурації ізоляторів серії IL700V є на складі та готові до негайної доставки:
Оцінні плати
Ці плати розміром 2 x 3,5 дюйма (50 x 90 мм) оснащені ізолятором на ваш вибір, двома конденсаторами, що розв'язують, відповідно до рекомендацій, гвинтових з'єднань, тестових майданчиків і контактів роз'єму. Вони розроблені для демонстрації передового досвіду в галузі ЕМС та забезпечення витоку на рівні восьми міліметрів. Вони мають конформне покриття, що запобігає іскрінню на поверхні.

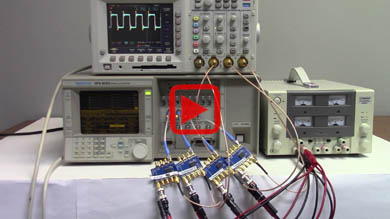

Демонстрація найшвидших у світі ізоляторів
Подивіться відео, що показує тест швидкості проти трьох провідних конкурентів:
![](../picnve/IL700V-speed--w-arrow.jpg)

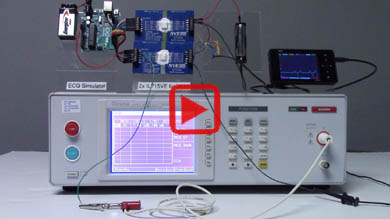

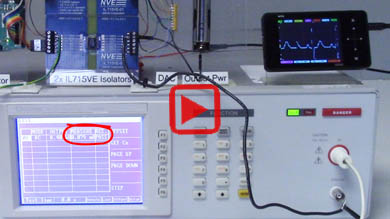

Випробування напругою 8,4 кВ
Подивіться демонстрацію, що ізолятори витримують напругу 8,4 кВ протягом однієї секунди, що потрібно для класу ізоляції 7 кВ:
![](../picnve/8400V--w-arrow.jpg)
Завантажити технічний опис »
15.08.2024 Надмініатюрні магнітометри TMR від NVE
Компанія NVE розширила свою провідну в галузі лінійку аналогових магнітометрів тунельного магнітоопору (TMR) серії ALT новим ALT002-14E.
Ультрамініатюрні
Нова версія - другий магнітометр TMR в унікальному корпусі DFN4 розміром 1,1 x 1,1 мм.
Висока чутливість для додатків зі слабким полем
Розроблений для додатків зі слабким полем, ALT002-14E має чудову чутливість 200 мВ/В/мТл, забезпечуючи типовий вихідний сигнал 250 мілівольт при 0,25 мТл при живленні п'ять вольт і без посилення.
Простий інтерфейс
Ці надмініатюрні датчики мають всього чотири роз'єми: два для виходу та два для живлення.
Вихід може бути підключений безпосередньо до аналогових входів АЦП або мікроконтролера або, при необхідності, до простих підсилювачів .
Найкращі у своєму класі характеристики
• Висока чутливість (до 500 мВ/В/мТл)
• Великі сигнали (200 мВ/В, типове повномасштабне)
• Гнучке джерело живлення від 0 до 10 В (без мінімуму)
• Опір пристрою 20 кОм для низьких потужностей
• Висока лінійність (0,2% тип)
• Наднизький вихідний температурний коефіцієнт (±0,1%/°C)
• Смуга пропускання до 300 кГц
• Робочий діапазон від 40 до 125°C
• Корпуси DFN6 2,5 x 2, 5 мм, та корпуси DFN4 1,1 x 1,1 мм.
Області застосування
• Датчики наближення
• Носімі пристрої
• Контроль руху, швидкості та положення
• Безконтактний вимір струму
• Виявлення феромагнітних матеріалів
• Геомагнітна навігація
• Мехатроніка та робототехніка
|
![](../picnve/ULLGA_on_pinhead.jpg)
Датчики DFN4
компанії NVE
кріпляться на головку шпильки
|
Комутаційні плати
Комутаційні плати серії ALT розміром 0,8 x 0,4 дюйма (21 x 10 мм) мають попередньо припаяні датчики, стандартні роз'єми 0,1 дюйма (2,54 мм) та роз'єми з кроком 1 мм по краю карти. |
|
Сім версій
Наразі існує сім TMR версій магнітометра серії ALT , у тому числі два в корпусі 1,1 х 1,1 мм:

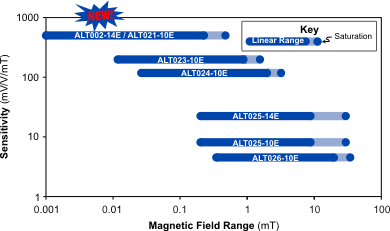

Широкий діапазон чутливості
Розширена серія ALT охоплює широкий діапазон магнітних полів:

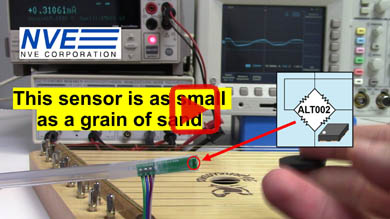

Демонстраційне відео
У цьому відеоролику показаний новий магнітометр ALT002, який виявляє вібрацію струни арфи:
![](../picnve/harp--w-arrow.jpg)
На складі
Всі типи магнітометрів серії ALT є на складі для негайної доставки.
Завантажити технічний опис серії ALT »

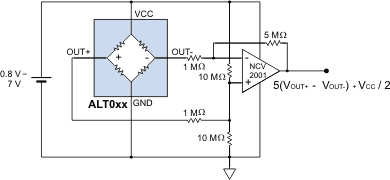

Диференціальний підсилювач для датчиків серії ALT
У схемі на малюнку нижче використовується операційний підсилювач із однополярним живленням. Операційний підсилювач NCV2001 має широку смугу пропускання і може працювати від джерела живлення з напругою всього 0,8, що дозволяє працювати від батареї напругою 1,5 В::
Операційний підсилювач наносильності, такий як MCP6441, можна використовувати для програм з низьким енергоспоживанням. На додаток до малого споживання енергії, MCP6441 має низьку смугу пропускання, що може усунути необхідність у фільтрації нижніх частот в деяких додатках.
02.08.2024 Оціночні плати датчиків струму TMR
Три нові плати
Нещодавно NVE випустила три нові оціночні плати для датчиків струму TMR, які дозволяють легко оцінити широкий спектр безконтактних датчиків струму:
Краще, ніж шунти
Конфігурація з перевищенням струму забезпечує внутрішню ізоляцію і ефективніша, ніж шунт.
Прості підключення
Оціночні плати оснащені датчиком та гвинтовими клемами для підключення струмів, стандартним роз'ємом діаметром 0,1 дюйма для підключення датчиків та роз'ємом з кроком 1 мм на краю карти.
Коротка документація
Плати поставляються з таблицями розмірів візитних карток із розпинуванням та характеристиками. QR-коди містять посилання на таблиці даних.
Революційний датчик
Плати засновані на роботі революційного магнітометра ALT023-10E TMR, який ідеально підходить для безконтактного вимірювання струму:
• |
Надчутливий
ALT023 на порядок чутливіший, ніж GMR, із чудовою чутливістю 200 мВ/В/мТл, що відповідає одному-двом вольтам при повному струмі та при живленні 3,3 або 5 вольт. Датчики можуть безпосередньо взаємодіяти з аналоговими інтерфейсами чи аналоговими входами мікропроцесора. Лінійний діапазон ±1 МТ ідеально підходить для безконтактного вимірювання струму. |
• |
Висока лінійність
При типовій лінійності 0,2% ALT023 забезпечує точний вихідний сигнал. |
• |
Надмініатюрний/мала кількість контактів
ALT023 є мостовим датчиком TMR, який використовує всього чотири контакти для живлення та диференціального виходу. Датчик поставляється в ультрамініатюрний корпус DFN розміром 2,5 x 2,5 мм. |
Завантажити технічний опис ALT023-10 »
Плати на складі
Усі три плати є на складі та готові до негайної доставки:
Оціночна плата
(натисніть, щоб отримати додаткову інформацію) |
Конфігурація |
Діапазон |
Ізоляція |
ALT023-10E-EVB02 |
5 слідів на внутрішньому шарі 1 |
0 – 1 A |
>2500 В |
ALT023-10E-EVB03 |
Трасування на внутрішньому шарі 1 |
0 – 7 A |
>2500 В |
ALT023-10E-EVB04 |
Слід на нижній частині плати |
0 – 50 A |
>10 кВ |
Демонстраційне відео
Це відео «проливає деяке світло» на безконтактне вимірювання струму TMR, демонструючи всі три плати:
18.07.2024 Комутаційні плати датчиків струму
Нові плати
Нещодавно NVE випустила три нові плати для датчиків струму, які дозволять вам легко оцінити три типи датчиків струму xMR.
1. |
Вбудований струмовий ремінець ( ACT001-10E-EVB01 )
Цей датчик забезпечує високу чутливість виявлення струму силою 500 мА або менше. Його мостова конфігурація забезпечує диференціальний вихід і може харчуватися будь-якою напругою від 0 до 14 В. Він забезпечує ізоляцію від напруги.
|
|
|
|
|
2. |
Безконтактний мостовий датчик GMR ( AAL024-10E-EVB01 )
Мостовий датчик з низьким гістерезисом, встановлений на доріжці друкованої плати, дозволяє легко виявляти струми до 7 А практично без втрат. Ця конфігурація ідеальна для виявлення перевантаження струмом. |
|
|
|
|
3. |
Безконтактний інтелектуальний датчик ( SM223-10E-EVB02 )
Точний інтелектуальний датчик калібрується на заводі на предмет лінійності та температурної стабільності. Двопровідний інтерфейс I2C ідеально підходить для мікропроцесорів і вимагає лише кількох рядків коду. На цій платі є доріжка струму у нижній частині плати для забезпечення високої ізоляції. |
|
Неймовірно прості інтерфейси
Мостові датчики ACT001 та AAL024 використовують лише чотири контакти для живлення та диференціального виходу. Інтелектуальному датчику SM223 потрібно всього два дроти для I2C і кілька рядків коду, тому ви можете відразу приступити до роботи.
Маленькі датчики
Прості інтерфейси означають невелику кількість контактів та невеликі розміри корпусів. Усі три датчики поставляються в ультрамініатюрних корпусах DFN6 розміром 2,5 x 2,5 мм.
Маленькі плати
Плати мають розміри менше 1/2 x 1 дюйма (13 x 25 мм) і оснащені датчиком на ваш вибір, що розв'язують конденсаторами відповідно до рекомендацій, стандартним роз'ємом 0,1 дюйма та роз'ємом на краю карти з кроком 1 мм.
Коротка документація
До кожної плати додається посібник із розміру візитної картки з розпинуванням контактів та характеристиками. QR-коди містять посилання докладні таблиці даних.
В наявності
Усі три плати є на складі і готові до негайної доставки:
Проміжна плата
(натисніть, щоб отримати додаткову інформацію) |
Технологія |
Вихід |
Конфігурація |
Діапазон |
Ізоляція |
ACT001-10E-EVB01 |
TMR |
Аналоговий міст |
Вбудований
ремінець |
500 mA |
240 V |
AAL024-10E-EVB01 |
GMR |
Аналоговий міст |
Слід
на верхній частині плати |
7 A |
100 V |
SM223-10E-EVB02 |
TMR |
I²C;
Цифровий поріг |
Слід
на нижній частині плати |
7 A |
> 6 kV |

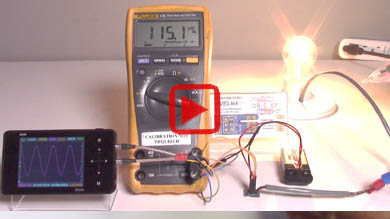

Робота кожної з нових плат демонструється у цьому відео:
![](../picnve/current-EVB--w-arrow.jpg)
04.07.2024 Комутаційні плати магнітних датчиків
Нові плати
Нещодавно NVE випустила десятки нових плат для тестування датчиків, щоб ви могли легко випробувати унікальні магнітні GMR та TMR датчики. |
|
Найккращі в галузі датчики
NVE мають найвищу чутливість, прості інтерфейси і найменші корпуси в галузі. Ці плати дозволяють легко довести їхню ефективність у вашому додатку.
Неймовірно прості інтерфейси
Мостові датчики використовують лише чотири контакти для живлення та диференціального виходу. Інтелектуальним датчикам I?C і SPI потрібно лише кілька контактів і кілька рядків коду, тому ви можете відразу розпочати роботу.
Простота підключення
Плати мають розміри менше 1/2 x 1 дюйма (13 x 25 мм) і оснащені датчиком на ваш вибір, що розв'язують конденсаторами відповідно до рекомендацій, стандартним роз'ємом 0,1 дюйма та роз'ємом на краю карти з кроком 1 мм.
Коротка документація
До кожної плати додається посібник із розміру візитної картки з розпинуванням контактів та характеристиками. QR-коди містять посилання докладні таблиці даних.

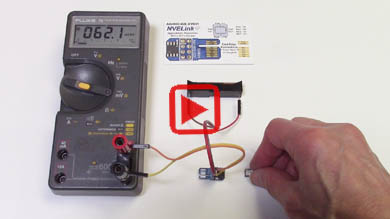

У цьому відео демонструється одна з плат – наш найчутливіший GMR-магнітометр:
Десятки версій
Існують десятки нових комутаційних плат для датчиків, всі вони є і готові до негайної доставки. Останні нововведення зведено до наступної таблиці:
20.06.2024 Компоненти NVE у пристроях приготування їжі
На конкретному прикладі конструювання плити для приготування хот-догів з живленням від мережі показано, як компоненти NVE можна використовувати для таких додатків, як перетворення енергії, заряджання акумуляторів та керування двигуном.
У цьому прикладі крок за кроком додаються елементи для покращення безпеки приготування їжі.
Ось плейлист із шістьма демонстраціями:
:
.![](../picnve/Hot-dog-playlist-thumbnails.jpg)
![](../picnve/1-circled.gif) |
Показано, що неконтрольований та небезпечний за своєю суттю хот-дог, підключений безпосередньо до мережі.
|
![](../picnve/2-circled.gif) |
Ізольоване керування польовим транзистором
У керованій версії для живлення хот-догу використовується постійний струм через польовий транзистор з карбіду кремнію. Ми використовуємо ізольований драйвер польового транзистора та ізольований перетворювач постійного струму у постійний для генерації напруги управління затвором. Ці схеми розширюються до H-мостів. Ми додали електричну коробку для хот-догу. |
![](../picnve/3-circled.gif) |
Випрямлений змінний струм
Ми усунули конденсатор фільтра та використовували випрямлений змінний струм. Це запобігло стрибкам напруги при запуску та підвищило безпеку. |
![](../picnve/4-circled.gif) |
Вимірювання температури
Потім додали датчик температури, щоб гарантувати, що хот-дог готується при безпечній температурі. Ми використовували ізолятор між інтелектуальним датчиком SPI та контролером, оскільки датчик контактує з хот-догом і, отже, перебуває в контакті з високою напругою. Ізолятор також функціонує як перемикач рівня між 3,3-вольтовим датчиком та п'ятивольтовим Arduino. Датчик дозволив нам готувати за температури 140 °F, рекомендованої Міністерством сільського господарства США. |
![](../picnve/5-circled.gif) |
Вимірювання струму
Безконтактний датчик струму забезпечує виявлення перевантаження струмом для підвищення безпеки. Ці датчики є високошвидкісними та ізольованими за своєю природою. Датчик також дозволив використовувати алгоритм приготування, заснований на загальному обсязі доданої енергії, тому ми приготували хот-доги з 7 кілоджоулями ідеальними. |
![](../picnve/6-circled.gif) |
Блокуючий перемикач
Нарешті ми додаємо перемикач GMR і магніт на кришку, щоб сформувати блокування, що дозволяє відключати живлення, коли кришка відкрита. Перемикачі GMR ідеально підходять для такого виявлення наближення. |

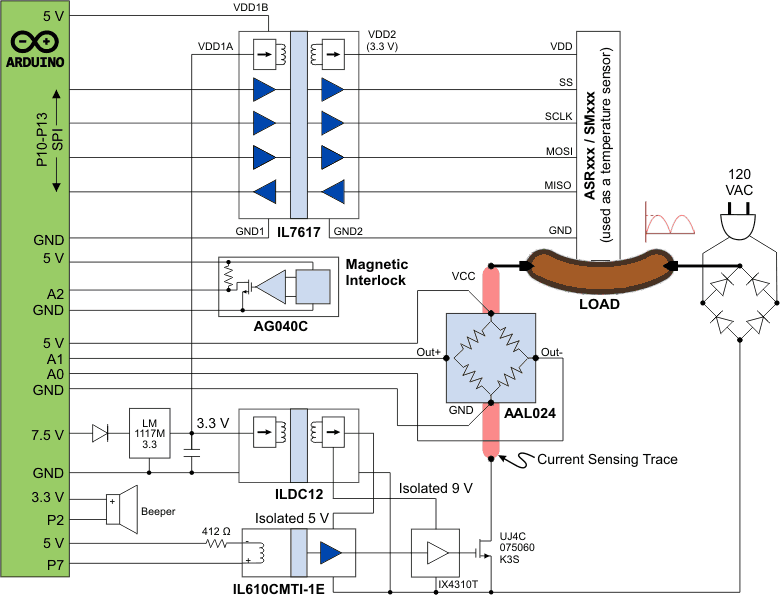

Схема
Повна схема плити для хот-догів знаходиться тут:
[натисніть, щоб збільшити] |
Список деталей
ЭЦе деталі NVE, використані в демонстраціях:
• IL610CMTI-1E Ізолятор для приводу FET
• ILDC12VE Перетворювач постійного струму для приводу затвора
• AAL024-10E Безконтактний датчик струму
• SPI SM225-10E Інтелектуальний датчик для вимірювання температури
• IL7617VE Ізолятор SPI зі вбудованим перетворювачем постійного струму в постійний
• AG040C Плата датчика магнітного блокування.
Повний список деталей доступний у нашому репозиторії GitHub.
Для отримання додаткової інформації напишіть у фірму NVE »
Інженери NVE можуть «підготувати» ваші додатки та допомогти «приготувати» схеми, які «відповідають» вашим вимогам.
23.05.2024 Розширена лінійка магнітометрів TMR від NVE
Компанія NVE розширила свою провідну в галузі лінійку аналогових магнітометрів тунельного магнітоопору (TMR) серії ALT новим магнітометром ALT026-10E. Нова версія має лінійний діапазон 20 мТл, який є найширшим у серії.

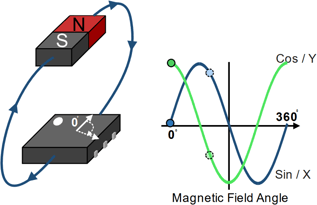

Біполярний вихід
Датчики серії ALT мають унікальний біполярний вихід визначення як величини, і полярності магнітного поля; вихідний сигнал позитивний для позитивних магнітних полів і негативний для негативних магнітних полів. |
Біполярна функція передавача датчиків серії ALT |
Технічні характеристики
• Висока чутливість (до 500 мВ/В/мТл)
• Велике значення сигналу (200 мВ/В типовий повномасштабний)
• Гнучке живлення від 0 до 10 В (без мінімального значення)
• Опір пристрою 20 кОм для малої потужності
• Висока лінійність (1% від повної шкали)
• Наднизький вихідний температурний коефіцієнт (±0,1%/°C)
• Пропускна здатність до 300 кГц
• Робочий діапазон від –40 до 125 °C
• Корпус DFN6 розміром 2.5 x 2.5 мм
Застосування
• Датчик наближення
• Магнітні звукознімачі
• Управління рухом, швидкістю та положенням
• Виявлення феромагнітних матеріалів
• Вимірювання витрати
• Геомагнітна навігація
• Безконтактне вимірювання струму
• Носите пристрої
• Мехатроніка та робототехніка
|
Аналоговий вихід диференціального мосту |
|
Оціночні плати
Комутаційні плати розміром 0,8 x 0,4 дюйма (21 x 10 мм) мають попередньо припаяні датчики, посадкові місця для стандартних роз'ємів 0,1 дюйма (2,54 мм) та звичайний край карти з кроком 1 мм. |
|
П'ять версій
Зараз існує п'ять версій магнітометра TMR серии ALT:
Широкий діапазон чутливості
Розширена серія ALT охоплює широкий діапазон магнітних полів:

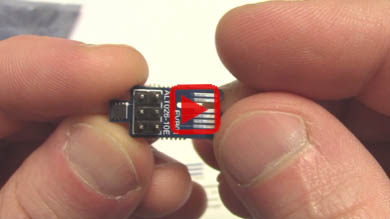

Демонстраційне відео
У цьому відеоролику показано розпакування оцінної плати ALT026 та показано чудовий діапазон роботи датчика.
![](../picnve/ALT026--w-arrow.jpg)
На складі
Всі типи датчиків серії ALT є на складі для негайної доставки.
Завантажити технічний опис серії ALT »
Куток додатків

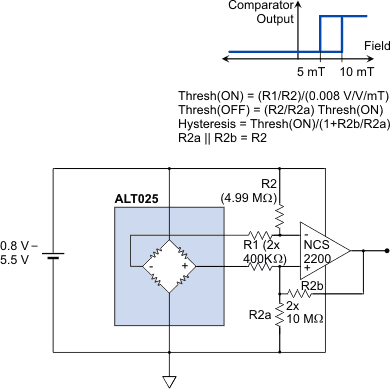

Магнітометри як магнітні перемикачі
Для створення магнітного перемикача із магнітометром можна використовувати просту схему компаратора.
Оскільки датчик має біполярний магнітний відгук, компаратор перемикається лише за досить великому полі правильної полярності:
Співвідношення резисторів R1/R2 встановлює поріг, а позитивний зворотний від R2b додає гістерезис. Відносно великі резистори запобігають навантаженню на міст, а узгодження зберігає властиву сенсорному мосту функцію придушення змін температури та напруги живлення.
11.05.2024 Оціночні плати ізоляторів
Нещодавно NVE випустили десятки нових оціночних плат ізоляторів, щоб ви могли легко випробувати унікальні ізолятори спинтронів.

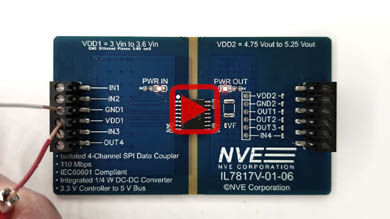

У цьому відео показано як розпаковується плата:
![](../picnve/iso-eval--w-arrow.jpg)
Швидкий старт
Ці плати розміром 2 x 3,5 дюйма (50 x 90 мм) містять вибраний вами ізолятор, що розв'язують конденсатори відповідно до рекомендацій, гвинтові клеми та контакти роз'єму. На ізоляторах із вбудованими перетворювачами постійного струму є світлодіоди, що показують роботу перетворювача постійного струму.Найкращі практики
Плати створені для демонстрації найкращих практик. Наприклад, плата IL7817VE-01 має теплові переходи для оптимізації теплових характеристик, а також зшиті заземлюючі поверхні зниження електромагнітної сумісності вбудованого перетворювача постійного струму без зовнішніх компонентів.
Відмінна документація
На звороті плат є QR-коди для посилання на керівництво. У посібниках є огляд, короткий посібник, макет плати, схема і, у деяких випадках, зображення шарів плати.
Найкращі в галузі ізолятори
Ізолятори NVE мають найвищу напругу ізоляції, найтриваліший термін служби та найменші корпуси в галузі.
Десятки версій
Існують десятки версій оціночних плат ізоляторів, всі вони є і готові до негайної доставки:
:
Артикул оціночної плати
(натисніть, щоб отримати додаткову інформацію)
|
Рекомендовані
ізолятори |
Опис |
IL260-1-01 |
IL260-1E |
5-канальна (все в одному напрямку) плата оцінки ізолятора QSOP |
IL261-1-01 |
IL261-1E |
5-канальна (4 передачі, 1 прийом) плата оцінки ізолятора QSOP |
IL3085-1-01 |
IL3085-1E |
Оцінювальна плата ізолятора RS-485 QSOP |
IL3585-01 |
IL3585E |
Оцінювальна плата ширококорпусного ізолятора RS-485 |
IL3585-3-01 |
IL3585-3E |
Оцінювальна плата вузькокорпусного ізолятора RS-485 |
IL3685-3-01 |
IL3685-3E |
Оціночна плата ізолятора PROFIBUS |
IL3685T-01 |
IL3685TE |
40 Мбіт/с, ізольований Xcvr Eval Bd, 125C, широкий SOIC |
IL41050-01 |
IL41050TA-3E |
Вузькокорпусна ізольована оцінна плата CAN |
IL41050-1-01 |
IL41050TA-1E |
QSOP Ізольована оцінна плата CAN |
IL41050TFD-1-01 |
IL41050TFD-1E |
Ізольована оцінна плата QSOP CAN FD |
IL41050TT-01 |
IL41050TTE |
Недорога ізольована оцінна плата CAN |
IL41050WB-01 |
IL41050TAE |
Ізольована ширококорпусна оцінна плата CAN |
IL4622-01 |
IL4622E |
Ізольований приймач RS-485/RS-422 з вбудованою оцінною платою перетворювача постійного струму в постійний |
IL4685-01 |
IL4685E |
Ізольований приймач RS-485 з оцінювальною платою перетворювача постійного струму в постійний струм шини 3 В |
IL4822-01 |
IL4822E |
Ізольований приймач RS-485 з оцінювальною платою перетворювача постійного струму в постійний струм шини 5 В |
IL600-01 |
Various |
Оцінювальна плата ізолятора серії IL600 |
IL610A-1-01 |
IL610A-1E |
Оцінювальна плата пасивного ізолятора IL610A |
IL611-3-01 |
IL611-3E |
IL611-3E 2-канальний (обидва в тому самому напрямку) Пасивний вхідний ізолятор Eval Bd |
IL613-01 |
IL613E |
IL613E 3-канальний (все в тому самому напрямку) Пасивний вхідний ізолятор Eval Bd |
IL614-3-01 |
IL614-3E |
IL614-3E 3-канальний (2 xmt, 1-rcv) Пасивний вхідний ізолятор Eval Bd |
IL700-1-01 |
Various |
Оцінювальна плата 4- та 5-канального ізолятора QSOP |
IL710S-1-01 |
IL710S-1E |
Оціночна плата ізолятора MSOP, 1 канал, 150 Мбіт/с |
IL712-3-01 |
IL712-3E |
2-канальна (один напрямок) плата оцінки ізолятора SOIC8 |
IL715-01 |
IL715E |
4-канальна (все в одному напрямку) оцінна плата ширококорпусного ізолятора |
IL715-1-01 |
IL715-1E |
4-канальна (все в одному напрямку) плата оцінки ізолятора QSOP |
IL715-3-01 |
IL715-3E |
4-канальний (все в одному напрямку) ізолятор із вузьким корпусом Eval Bd |
IL715V-01 |
IL715VE |
4-канальна (все в одному напрямку) ширококорпусна оцінна плата ізолятора 7 кВ |
IL716-01 |
IL716E |
4-канальна (по 2 у кожному напрямку) оцінна плата ширококорпусного ізолятора |
IL716-1-01 |
IL716-1E |
4-канальна (по 2 у кожному напрямку) плата оцінки ізолятора QSOP |
IL716V-01 |
IL716VE |
4-канальна (по 2 у кожному напрямку) ширококорпусна оцінна плата ізолятора 7 кВ |
IL717-1-01 |
IL717-1E |
4-канальна (3 передачі, 1 прийом) плата оцінки ізолятора QSOP |
IL717V-01 |
IL717VE |
4-канальна (3 передачі, 1 прийом) ширококорпусна контрольна плата з ізолятором 7 кВ |
IL7614V-01 |
IL7614VE |
Ізольований 3-канальний інтерфейс SPI із вбудованою оцінною платою перетворювача постійного струму в постійний |
IL7817V-01 |
IL7817VE |
Ізольований 4-канальний SPI із вбудованою платою оцінки перетворювача постійного струму на постійний |
SMPS-01 |
IL610-1E;
IL711-1E |
IL711/IL610 MSOP Ізольована демонстраційна плата SMPS потужністю 2,5 Вт |
SMPS-02 |
IL710V-1E;
IL711V-1E |
Демонстраційна плата ізольованого ІІП, 2,5 кВ MSOP, 2,5 Вт |
ILDC11V-01 |
ILDC11VE |
Ізольована тестова плата перетворювача постійного струму SOIC16 з напругою 3,3-3,3 В |
ILDC11V-15-01 |
ILDC11V-15E |
Оцінна плата перетворювача постійного струму DFN6 3,3-3,3 В |
ILDC12V-01 |
ILDC12VE |
Ізольована тестова плата перетворювача постійного струму SOIC16 від 3,3 до 5 В |
ILDC12V-15-01 |
ILDC12V-15E |
Ізольована тестова плата перетворювача постійного струму DFN6 3,3-5 В |
ILDC13V-01 |
ILDC13VE |
Надмініатюрний ізольований перетворювач постійного струму напругою 3,3–6 В. Оціночна плата |
ILDC13V-15-01 |
ILDC13V-15E |
Ізольована тестова плата перетворювача постійного струму SOIC16 3,3–6 В |

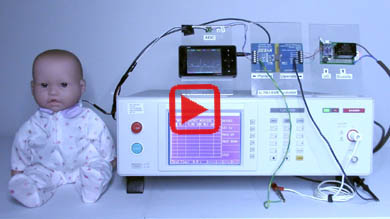

24.04.2024 Ізоляція медичного інструменту

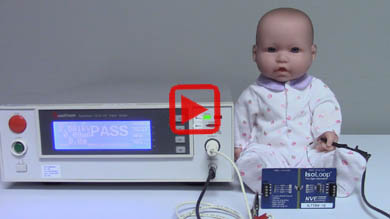

У цьому відеоролику демонструється медичний інтерфейс 2xMOPP з використанням новаторських пристроїв передачі даних NVE із вбудованими перетворювачами постійного струму на постійний (DC-DC).
Як «пацієнт» використовується лялька із симулятором ЕКГ:
![](../picnve/MOPP--w-arrow.jpg)
Високовольтний тестер налаштований на чотири кіловольти, як потрібно для інтерфейсу 2xMOPP. Тестер налаштований на граничне значення струму відмови 0,3 міліампера, що є найбільш жорсткою межею згідно з UL 60601.
Звуковий сигнал детектора ЕКГ показує, що дані проходять через ізолятор, і ізолятор залишається непошкодженим під час перевірки вимог безпеки при напрузі чотири кіловольти протягом хвилини з незначним струмом витоку.
Тут також показано, як спеціально розроблений корпус True-8™ відповідає іншій ключовій вимогі для 2xMOPP згідно UL 60601 або IEC 60601, а саме справжній довжині витоку 8 міліметрів.
Ключові характеристики ізолятора включають:
• Напруга ізоляції шість кіловольт
• Реальний витік 8 мм
• Повний температурний діапазон 125 °C
• Наднизькі вихідні пульсації та шуми, що підходять для аналогового джерела живлення
• Відповідність стандарту CISPR 32 класу B та маркування CE
IL76xxVE / IL76xxVE Технічний опис ізолятора »
Ізолятори із перетворювачами DC-DC
Лідіруюча в галузі лінійка ізоляторів NVE з вбудованими перетворювачами постійного струму має повний спектр конфігурацій каналів. До його складу входять версії з вбудованими перетворювачами постійного струму 3,3-3,3 В (IL46xx і IL761xVE) або вбудованими перетворювачами, що підвищують 3,3-5 В (IL48xx і IL781xVE).
Революційна технологія
Революційна технологія перетворювача постійного струму IsoLoop ®
компанії NVE та запатентована технологія ізоляції GMR забезпечують цим елементам найкращу у своєму класі продуктивність та мініатюрність.
Мала кількість деталей
Для перетворювачів постійного струму потрібні всього два зовнішні розв'язувальні конденсатори. Ніякого додаткового регулювання та феритових кульок для придушення електромагнітних перешкод не потрібно.
Повністю регульований
Деякі перетворювачі постійного струму на постійний є лише «частково регульованими», але живлення цих компонентів повністю регулюється з чудовим регулюванням мережі та навантаження.
Найнижча пульсація
Пульсації розмаху в один мілівольт на виходах перетворювача постійного струму в постійний струм значно менше, ніж у звичайних компонентів, і означає низький рівень шуму і надійність систем.
Достатня потужність
Вбудовані перетворювачі постійного струму потужністю 250 мл забезпечують достатній струм для безлічі шинних вузлів або зовнішніх схем.
Плавний пуск
Плавна зміна вихідної потужності забезпечує плавне регулювання потужності.
Низький рівень електромагнітних перешкод
Стрибкоподібна перебудова частоти та вбудоване екранування забезпечують найнижчий рівень електромагнітних перешкод у галузі, усуваючи необхідність зовнішнього екранування або феритових кульок.
Висока швидкість
Трансівери розраховані на кращу у своєму класі швидкість передачі даних 40 мегабіт за секунду, а з'єднувачі розраховані на повну швидкість 110 мегабіт за секунду за швидкістю, дальністю передачі та точності сигналу.
Повна ізоляція
Унікальний кераміко-полімерний композитний ізоляційний бар'єр забезпечує найкращу в галузі бар'єрну стійкість та практично необмежений термін служби. Приймачі розраховані на повну середньоквадратичну напругу 2,5 кВ, а пристрої сполучення даних - на вражаючі 6 кВ середньоквадратичного значення. Всі деталі зареєстровані та сертифіковані за стандартом UL1577 відповідно до нового суворого стандарту VDE 0884-17.
Стандартний корпус
Деталі упаковані в ширококорпусний 16-контактний корпус стандарту JEDEC із дійсним 8-міліметровим шляхом витоку відповідно до стандарту IEC 60601.
Діапазон конфігурацій
Конфігурації включають дво-, три- та чотириканальні, а також напівканальні. або повнодуплексний RS-485/RS-422. Більшість конфігурацій доступні або з перетворювачами постійного струму 3,3-3,3 В, або з перетворювачами, що підвищують 3,3-5 В:
|
![](../picnve/IL4685.gif)
IL4685
![](../picnve/IL4685.gif)
IL4622 / IL4822
|
![](../picnve/7611FD.png)
IL7611VE /
IL7811VE
![](../picnve/7612FD.png)
IL7612VE /
IL7812VE
IL7614VE /
IL7814VE
![](../picnve/7615FD.png)
IL7615VE /
IL7815VE
![](../picnve/7616FD.png)
IL7616VE /
IL7816VE
![](../picnve/7617FD.png)
IL7617VE /
IL7817VE
|
Модель |
Конфігурація каналу
. |
Перетворювач постійного струму на постійний |
Ізоляція |
Функції |
IL7611VE |
2/0 |
Перетворювач 3,3 - 3,3 В потужністю 250 мВт |
6 кВ (середньоквадратичне значення) |
110
Мбіт/с |
IL7612VE |
1/1 |
IL7614VE |
2/1 |
IL7615VE |
4/0 |
IL7616VE |
2/2 |
IL7617VE |
3/1 |
IL7811VE |
2/0 |
Підвищує перетворювач напруги
3,3-5 В потужністю 250 мВт
|
IL7812VE |
1/1 |
IL7814VE |
2/1 |
IL7815VE |
4/0 |
IL7816VE |
2/2 |
IL7817VE |
3/1 |
IL4622E |
RS-422/RS-485 повнодуплексний |
Перетворювач 3,3 - 3,3 В потужністю 250 мВт |
2,5 кВ (середньоквадратичне значення) |
40
Мбіт/с;
до 16,5 кВ шина ESD |
IL4685E |
Напівдуплекс RS-485 |
IL4822E |
RS-422/RS-485 повнодуплексний |
Підвищує перетворювач напруги
3,3-5 В потужністю 250 мВт
|
Оціночні плати
Зараз доступні п'ять оценочных плат, і їх буде ще більше.
Завантажити посібник із тестової плати IL46xx / IL48xx »
Завантажити посібник з тестової плати IL76xx / IL78xx »
Негайна доставка
Усі моделі є на складі для негайної доставки.
Куток додатків

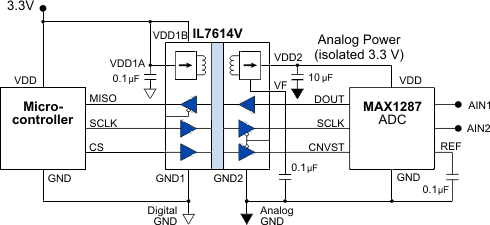

Ізольоване трипровідне аналого-цифрове перетворення
Триканальний ізолятор із вбудованим перетворювачем DC-DC є рішенням з малою кількістю мікросхем для повної ізоляції напівдуплексного SPI:
IL7614VE ізолює сигнали, що входять та вихідні від АЦП, та забезпечує ізольоване аналогове живлення.
Більше еталонних конструкцій ізоляторів »

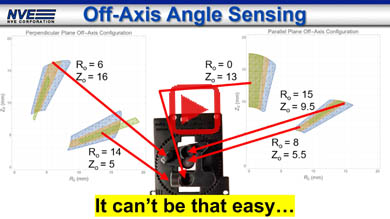

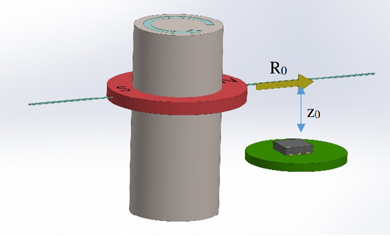

17.04.2024 Оціночні плати датчика кута

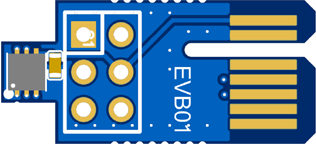

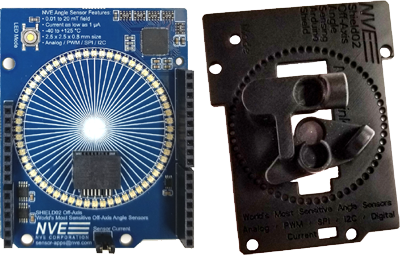

NVE представляє нові оціночні плати для лінійки найчутливіших у світі датчиків кута TMR. Комутаційні плати розміром 0,8 x 0,4 дюйма (21 x 10 мм) мають попередньо припаяні датчики, при необхідності обхідні конденсатори, стандартні роз'єми 0,1 дюйма (2,54 мм) та звичайні роз'єми на краях карток з кроком 1 мм.. |
![](../picnve/EVB01.png) |

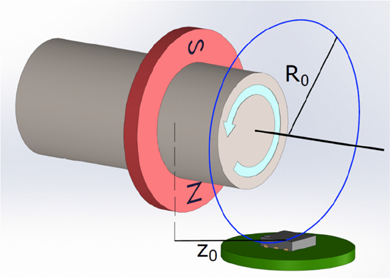

Найкращі в галузі датчики кута
У цих датчиках використовується унікальна технологія тунельного магнітоопору (TMR) компанії NVE, що забезпечує високу чутливість, низьке енергоспоживання та широкий допуск на повітряний зазор. Ключові характеристики деталей включають:
• Точність при полях всього 1,5 мТл
• Повний температурний діапазон від -40 ° C до 125 °
• Надмініатюрні корпуси DFN6 розміром 2,5 x 2,5 мм.
Аналогові або цифрові інтерфейси
Доступні версії з квадратурними аналоговими мостовими виходами, виходами енкодерів I 2 C , SPI або ABZ. Аналогові версії забезпечують високошвидкісні, великі вихідні сигнали без посилення та потужність субмікроватти. Цифрові версії калібруються на заводі, забезпечують температурну компенсацію та легко взаємодіють із мікропроцесорами.
Доступні вісім плат:
Негайна доставка
Усі плати є на складі та готові до негайної доставки.
Куток додатків

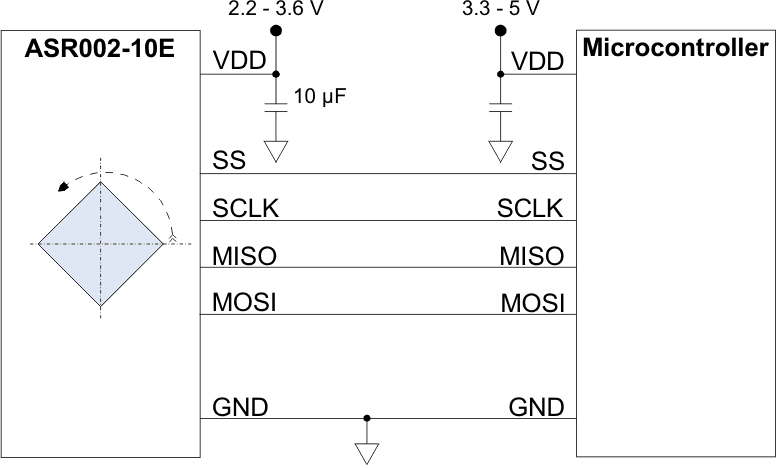

Інтерфейс мікроконтролера ASR002
Інтерфейс SPI ASR002 сумісний із мікроконтролерами з напругою 3,3 або п'ять вольт.
У репозиторії NVE GitHub є приклад коду Arduino для різних розумних датчиків.
14.04.2024 Ізолятори пасивного входу від NVE
Відзначені нагородами ізолятори IL600 та IL600A забезпечують унікальні пасивні входи, що забезпечують гнучкість, аналогічну до оптронів зі світлодіодним входом, але з більш високими характеристиками та більш високою щільністю корпусу.
Пристрої виробляються за допомогою запатентованої NVE спинтронної гігантської магніторезистивної технології (GMR) IsoLoop, що забезпечує невеликий розмір, високу швидкість і низьке енергоспоживання.
Популярні програми серії IL600 включають ізольовані ПЛК, приймачі з послідовним інтерфейсом, елементи керування провідним АБО, інтерфейси зі зсувом рівня та інтерфейси лінійної напруги, як приклад у розділі Куточок додатків цього випуску.

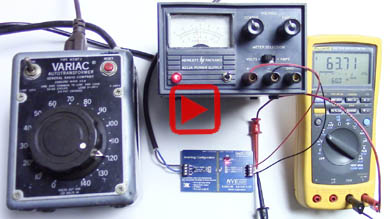

Ось демонстрація, що показує, як ці чудові ізолятори можуть використовувати чотири типи входів: логічний, акумуляторний, ПЛК та лінійну напругу:
![](../picnve/IL610-demo--w-arrow.jpg)

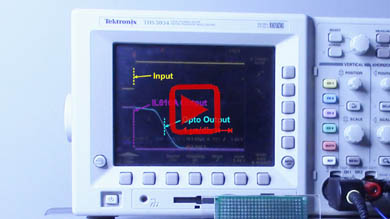

Це нове відео показує, що ізолятори серії IL600 у тисячу разів швидше за оптопар:
Ключові особливості продуктів серії IL600:
• Вхідний струм 5 мА
• Безвідмовна робота
• CMTI до 350 кВ/мкс ( версії IL61xCMTI)
• Живлення 3,3 або 5 В
• Відсутність несучих або тактових імпульсів для зниження електромагнітних перешкод і чутливості
8 17:2021-10 та UL 1577.
• Термін служби бар'єру – 44 000 років.
• SOIC8, SOIC16N, SOIC16W, PDIP або надмініатюрний MSOP8.
Доступні восьмиканальні конфігурації. Всі типи деталей є на складі та доступні для відправки того ж дня:
Модель |
Конфігурація каналу |
Вихід |
Корпус |
IL610 |
![](../picnve/610.gif) |
CMOS |
Bare die, MSOP-8, SOIC-8, PDIP-8 |
IL610A |
![](../picnve/610.gif) |
Open-drain |
Bare die, MSOP-8, SOIC-8, PDIP-8 |
IL611 |
![](../picnve/611.gif) |
CMOS |
CMOS MSOP-8, SOIC-8, PDIP-8 |
IL611A |
![](../picnve/611A.gif) |
Open-drain |
CMOS MSOP-8, SOIC-8, PDIP-8 |
IL612 |
![](../picnve/612.gif) |
CMOS |
SOIC-8, PDIP-8 |
IL612A |
![](../picnve/612A.gif) |
Open-drain |
SOIC-8, PDIP-8 |
IL613 |
![](../picnve/613.gif) |
CMOS |
SOIC-16N, SOIC-16W |
IL614 |
![](../picnve/614.gif) |
CMOS |
SOIC-16N, SOIC-16W |
Завантажити технічний опис серії IL600 »
Завантажити технічний опис серії IL600A »
Оцінювальні плати серії IL600
Тепер є кілька нових оціночних плат серії IL600.
Ці плати розміром 2 x 3,5 дюйма (50 x 90 мм) оснащені на ваш вибір ізолятором серії IL600, вхідними резисторами та конденсаторами, що розв'язують конденсатором джерела живлення відповідно до рекомендацій, гвинтових з'єднань, тестових майданчиків та контактів роз'єму. Плата IL610A-1E також має кнопку на вході та світлодіод на виході.
Посібник з оціночної плати серії IL600 »
Куток додатків

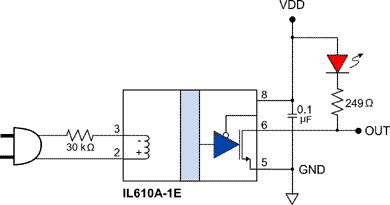

Виявлення напруги ізольованої лінії
IL610A може забезпечити виявлення напруги ізольованої лінії. Немає потреби у вхідному джерелі живлення, а ізолятор внесений до списку UL та сертифікований VDE для забезпечення безпеки лінійної напруги:
![Интерфейс 120 В](../picnve/IL610-120V-Interface.gif)
Резистор опором 30 кОм забезпечує мінімальний вхідний струм п'ять міліампер при напрузі близько 150 вольт. Вихідний робочий цикл показує відносну лінійну напругу.
29.02.2024 Ізолятори 7 кВ від NVE
Найкраща у своєму класі напруга ізоляції
Ізолятори серії IL700V були модернізовані до чудової середньоквадратичної напруги 7 кВ (9,9 кВпік), що робить їх найміцнішими з доступних ізоляторів.
Повний спектр конфігурацій
Усі три стандартні чотириканальні конфігурації ізоляторів серії IL700V є на складі NVE та готові до негайної доставки; скоро з'являться дво- та п'ятиканальні версії:
Модель |
Конфігурація каналу ізолятора
. |
Ізоляція |
Макс. Оп.
Темп. |
Доступність |
IL715VE |
4/0 |
7 кВ |
125 °С |
Стік |
IL716VE |
2/2 |
IL717VE |
3/1 |
8,4 кВ протягом однієї секунди
У цьому відеоролику демонструється, що ізолятори витримують напругу 8,4 кВ протягом однієї секунди. Це потрібно для класу ізоляції 7 кВ:
![8.4 kV Isolator Testing](../picnve/8400V--w-arrow.jpg)
7 кВ протягом однієї хвилини
У цьому відео демонструється, що ізолятори витримують напругу 7 кВ протягом однієї хвилини. На відміну від більшості випробувань, тут показано, що ізолятори продовжують працювати протягом усього випробування:
Оціночні плати ізоляторів IL715VE »
Завантажити технічний опис »
02.02.2024 Новини датчиків та ізоляторів NVE
Оціночна плата надчутливого магнітометра
Ключові особливості оціночної плати:
• Чудові 2,5 В/В/мТл тип. чутливість
• Мініатюрний розмір друкованої плати 13 x 8 мм
• Біполярний магнітний відгук
• Несиметричний вихід
• Напруга живлення від 0,9 до 7 В
• Потужність струму від 1,1 до 1,6 мА

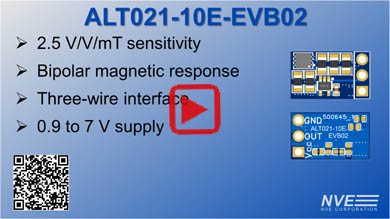

У цьому відеоролику демонструється чудова чутливість ALT021-10E при використанні нової оцінної плати:
![](../picnve/ALT021-10E-EVB02.jpg)
Завантажити керівництво Eval Board »
Ізоляторы 7 кВ
Найкраща у своєму класі напруга ізоляції
Ізолятори серії IL700V були модернізовані до чудової середньоквадратичної напруги 7 кВ (9,9 кВпік), що робить їх найміцнішими з доступних ізоляторів.
У цьому відеоролику демонструється властивість ізоляторів витримувати напругу 7 кВ протягом однієї хвилини. На відміну від більшості випробувань показано, що ізолятори продовжують працювати протягом усього випробування:
Повний спектр конфігурацій
Усі три стандартні чотириканальні конфігурації ізоляторів серії IL700V є на складі та готові до негайної доставки; скоро з'являться двоканальні та п'ятиканальні версії:
:
Модель |
Конфігурація каналу ізолятора
|
Ізоляція |
Макс. Оп.
Темп. |
Доступність |
IL715VE |
4/0 |
7 кВ |
125 °С |
Стік |
IL716VE |
2/2 |
IL717VE |
3/1 |
Оціночні плати ізоляторів IL715VE »
Завантажити технічний опис »
Ізольовані трансівери RS-485
Нові ізольовані версії трансіверів серії T розраховані на температуру до 125 °C. Ці пристрої забезпечують виняткову продуктивність у поєднанні з неперевершеною надійністю.
Найшвидші у світі ізольовані трансівери
Ізолятори сімейства IL3085 розраховані на швидкість 4 Мбіт/с, що ідеально підходить для різних загальних додатків. Ізолятори IL3685 забезпечують найкращу у своєму класі швидкість передачі даних 40 Мбіт/с з відповідною максимальною затримкою розповсюдження та перекосом імпульсів.
Модель
(натисніть, щоб дізнатися подробиці) |
Швидкість |
Додаткові можливості |
Макс.
робоча
температура. |
Корпус |
IL3085TE
|
4
Мбит/с |
Загальне призначення |
125 °С |
0,3 дюйми SOIC16 |
IL3685TE
|
40
Мбит/с |
Теплове вимкнення;
дробове навантаження;
можливість гарячого підключення;
Суворий PROFIBUS |
Екстремальні умови експлуатації
Нові ізолятори IL3085TE та IL3685TE призначені для роботи в екстремальних умовах завдяки розширеному температурному діапазону та електростатичному розряду шини 15 кВ. IL3685 також має захист від перегріву, що забезпечує надійну високошвидкісну роботу при високих температурах.
Сертифікація золотого стандарту
Ізолятори NVE сертифіковані відповідно до нового суворого стандарту IEC 60747-17 (VDE 0884-17):2021-10. Багато інших ізоляторів заявляють про відповідність застарілим версіям.
Демонстрація
У цьому відео демонструється надійність IL3685TE за допомогою випробування в тостері. Ці ізолятори продовжують працювати, навіть коли звичайні деталі «підсмажені»:
![](../picnve/RS485-toaster-w-arrow.jpg)
Оцінювальна плата ізолятора IL3685TE »
Куток додатків
Ізольоване паралельне перетворення АЦП на АЦП
Ізолятори NVE ідеально підходять для ізоляції паралельних перетворювачів даних, таких як АЦП та ЦАП. Ізоляція запобігає замиканню на землю та підвищує безпеку.
Цей еталонний проект призначений для високошвидкісної асинхронної аналого-аналогової ізоляції з використанням декількох мікросхем, без мікропроцесора і програмного забезпечення
:

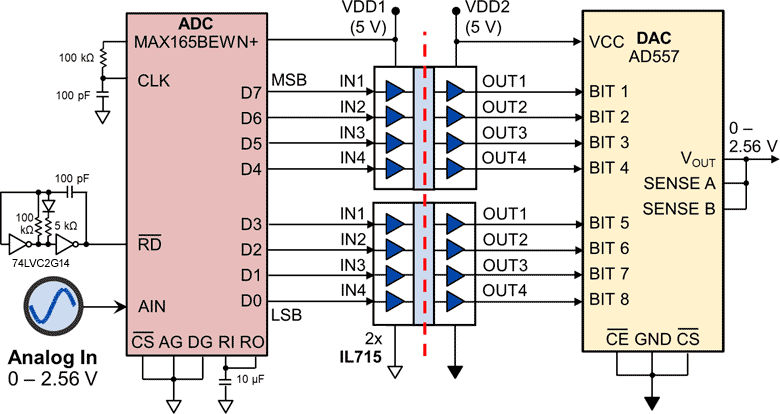

Ізольоване паралельне перетворення АЦП на АЦП.
(натисніть, щоб збільшити) |
Восьмибітний аналого-цифровий перетворювач вимірює напругу, дані ізолюються парою чотириканальних ізоляторів, а потім перетворюються назад в аналог за допомогою цифроаналогового перетворювача.
У схемі використовується простий нестабільний генератор як тактовий генератор з частотою дискретизації АЦП більше 100 kS/s.
Оскільки ізолятори IL715 мають вихід Rail-to-Rail, недорога мережа R/2R може замінити ЦАП в деяких додатках.
У цьому відео показана схема та деякі варіанти роботи:
![](../picnve/A-D-I-A--w-arrow.jpg)
Оцінювальні плати IL715 QSOP »
Інші еталонні конструкції ізоляторів »
04.01.2024 Нові продукти NVE 2023 року
|
Ізолятори з вбудованими
перетворювачами постійного струму
Ми розширили нашу популярну лінійку з'єднувачів даних IL761xV / IL781xV вбудованими перетворювачами постійного струму з повною лінійкою конфігурацій каналів та версіями з напругою 3,3-3,3 або 3,3-5 В. |
|
Перетворювачі постійного струму на постійний з маркуванням CE та низьким рівнем електромагнітних перешкод
Найменші у світі ізольовані перетворювачі постійного струму на постійний отримали маркування CE, включаючи клас B CISPR32. Доступні версії з напругою від 3,3 до 3,3, від 3,3 до 5 В і від 3,3 до 6 В. |
|
Надчутливий магнітометр TMR
Новий аналоговий магнітометр TMR ALT021-10E є найчутливішим пристроєм свого типу з визначним вихідним сигналом 500 мВ/В/мТл. |
|

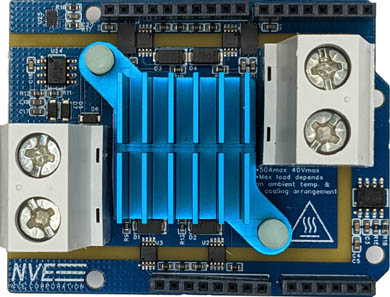

H-міст Arduino Shield
Наш новий H-міст Arduino Shield використовує ізолятори NVE та ізольовані перетворювачі постійного струму в постійний для забезпечення виняткової продуктивності та мініатюризації. Плата розрахована на 40 Вольт та 50 Ампер. Просто додайте блок живлення та Arduino. |
|
125 °C, 40 Мбіт/с, ізольований приймач RS-485
Версія найшвидшого у світі ізольованого приймача RS-485 з розширеною температурою. |
|
Ізолятори на 7 кВ
Ізолятори серії IL700VE були модернізовані до приголомшливої посиленої ізоляції на 7 кВ, найкращої у своєму класі на сьогоднішній день. |
Найвищий рейтинг переглядів на YouTube у 2023 році
02.11.2023 Маркування CE для ізоляторів NVE із вбудованими перетворювачами DC-DC
|
![Ил7х11ВЭ](../picnve/7611FD.png) |
|
IL7611VE /
IL7811VE
|
![Ил7х12ВЭ](../picnve/7612FD.png) |
|
ИЛ7612ВЭ/
ИЛ7812ВЭ
|
![Ил7х14ВЭ](../picnve/7614FD.png) |
|
IL7614VE /
IL7814VE
|
![Ил7х15ВЭ](../picnve/7615FD.png) |
|
ИЛ7615ВЕ/
ИЛ7815ВЕ
|
![Ил7х16ВЭ](../picnve/7616FD.png) |
|
IL7616VE /
IL7816VE
|
![Ил7х17ВЭ](../picnve/7617FD.png) |
|
IL7617VE /
IL7817VE |
Популярна лінійка з'єднувачів даних IL761xV/IL781xV із вбудованими перетворювачами постійного струму в постійний фірми NVE тепер має маркування CE відповідно до Декларації відповідності ЄС, включаючи загальну безпеку та електромагнітну сумісність.
Безпека
Канали ізоляції та перетворювач постійного струму повністю ізольовані завдяки чудовій ізоляційній напрузі 4 кВ (середньоквадратичне значення). Унікальний кераміко-полімерний композитний ізоляційний бар'єр забезпечує найкращу в галузі бар'єрну стійкість та практично необмежений термін служби. Всі моделі зареєстровані та сертифіковані за стандартом UL1577 відповідно до нового суворого стандарту VDE 0884-17.
Електромагнітна сумісність
Елементи серії IL761xV / IL781xV відповідають строгим стандартам CISPR32 класу B (FCC Class B/EN 55032:2017/A11:2020) щодо випромінюваних випромінювань без будь-яких додаткових зовнішніх компонентів. На відміну від звичайних деталей, для яких потрібні феритові кульки, котушки індуктивності або конденсатори великої ємності, цих деталей потрібна лише невелика ємність на внутрішніх шарах друкованої плати для придушення електромагнітних перешкод. В останньому технічному описі та новому бюлетені із застосування міститься докладна інформація про те, як забезпечити, щоб ваші конструкції пройшли випробування на електромагнітну сумісність з першого разу та кожного разу.
Революційна технологія
Революційний модуль перетворювача постійного струму IsoLoop® компанії NVE та запатентована технологія ізоляції GMR забезпечують найкращу у своєму класі продуктивність.
Висока потужність
Інтегровані перетворювачі постійного струму потужністю 250 мл забезпечують достатній струм для безлічі каналів або різних зовнішніх схем.
Моделі перетворювачів, що підвищують
Доступні версії з вбудованими перетворювачами постійного струму 3,3–3,3 В (IL761xVE) або з вбудованими перетворювачами, що підвищують 3,3–5 В (IL781xVE).
Повностю регулируюмі
Деякі перетворювачі постійного струму в постійний є лише «частково регульованими», але джерела живлення цих компонентів забезпечують чудове регулювання мережі та навантаження .
Найнижча пульсація
Пульсації розмаху в один мілівольт на виході перетворювача постійного струму в постійний струм значно менше, ніж у звичайних компонентів, і означає низький рівень шуму і надійність систем.
Висока швидкість
З'єднувачі розраховані на швидкість 110 мегабіт в секунду за швидкістю, відстанню передачі та точності сигналу.
Стандартний корпус
Довжина витоку становить вісім міліметрів відповідно до стандарту IEC60601 у 16-контактному ширококорпусному корпусі стандарту JEDEC.
Ряд конфігурацій
Доступні дво-, три- і чотириканальні версії з перетворювачами постійного струму 3,3-3,3 або підвищуючими перетворювачами 3,3-5 В:
Оціночні плати
Доступна оціночна плата, яка забезпечує повністю ізольований чотириканальний вузол SPI, а також ізольоване живлення з використанням IL7817VE.
Плата розміром чотири на три дюйми (100 на 75 мм) оснащена гвинтовими клемами для з'єднань, а також контрольними точками для перевірки напруги та введення-виведення. Також є світлодіоди для індикації вхідної та вихідної потужності перетворювача постійного струму. У ньому використовується плата 2s2p із тепловими переходами для досягнення оптимальних теплових характеристик.
Завантажити посібник з Eval Board »
Негайна доставка
Всі моделі IL761xV / IL781xV є на складі для негайної доставки.
Демонстраційні відео
IL7612 Демонстрація »
IL7617 Демонстрація »

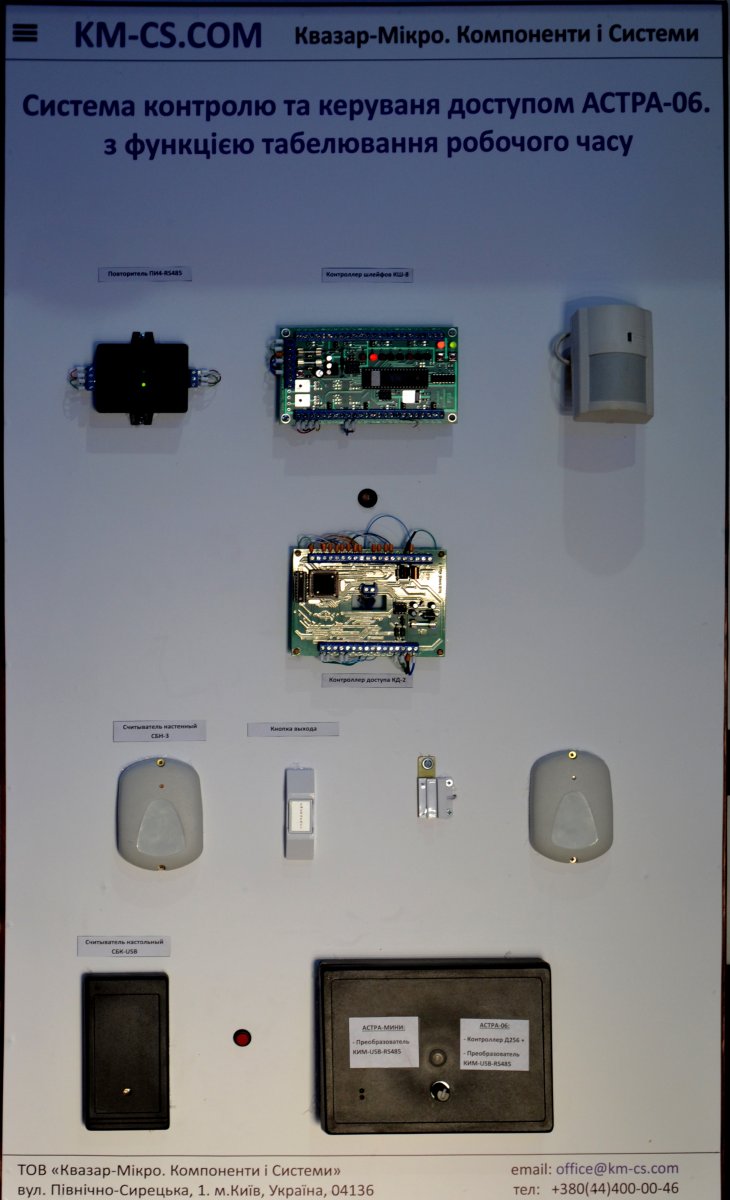

18.10.2023 Збереження налаштувань та даних системи АСТРА на аварійний випадок
Інформація системи АСТРА зберігається на застосовуваних комп'ютерах. Але будь-яка техніка може колись відмовити, і ця інформація може бути безповоротно втрачена. На жаль, такі випадки виникали в деяких наших користувачів систем АСТРА. Причиною відмови можуть бути, зокрема і аварійні відключення електроживлення. І якщо ця інформація не зберігалася на інших носіях, то доводилося заново встановлювати та налаштовувати ПЗ та заново вводити базу перепусток. Користувачам систем АСТРА рекомендуємо вжити заходів для запобігання таким ситуаціям.
У програмі "Бюро перепусток" є можливість автоматичного збереження щоденної копії бази даних. Зазвичай щоденна копія бази даних зберігається в папці SPASS\BASECOPE на тому ж комп'ютері під час першого запуску програми за день.
1) Необхідно настроїти збереження копії бази даних на інші незалежні носії. Це можуть бути такі ресурси:
- мережевий диск на іншому комп'ютері локальної мережі, цей варіант краще інших
- додатковий вінчестер
- постійно вставлена у комп'ютері флешка
- якісь інші ресурси, наприклад, ресурси в Інтернеті.
Для зміни шляху збереження щоденної копії БД у програмі "Бюро перепусток" потрібно виконати наступне:
Відкрити вікно "Системний сервіс", на вкладці "Робочі шляхи" вибрати запис "Щоденна копія БД" та по подвійному клацанню мишки в колонці "Шлях" вибрати новий шлях на іншому носії. Наприклад, при використанні флешки з логічним диском E: на ній попередньо повинна бути створена папка E:\SAVE_ASTRA\SPASS\BASECOPE.
2) Встановити останню версію програми "Бюро перепусток" за посиланням:
http://www.km-cs.com/upd/SPASS.rar
Для мережевої версії посилання на оновлення ПЗ: http://www.km-cs.com /upd/SBD.rar
У цій версії ПЗ після виконання операції збереження щоденної копії БД може запускатися bat-файл, який зберігає дані та файли налаштувань інших програм системи АСТРА. Ім'я цього файлу Copy_Every.bat, він має бути розташований у папці SPASS. Заготівлю цього файлу можна завантажити за посиланням:
http://www.km-cs.com/upd/Copy_Every.bat
3) Налаштування файлу Copy_Every.bat.
Зазвичай достатньо відредагувати 7-й рядок файлу, що містить
set SaveDir=E:\SAVE_ASTRA
Замість E:\SAVE_ASTRA потрібно вказати ваш шлях до іншого носія.
Файл Copy_Every.bat зберігатиме дані програми "Конфігуратор" та Ini-файли налаштувань інших програм системи.
4) Збереження резервної копії БД
За бажанням можна також змінити шлях збереження резервної копії БД у програмі "Бюро перепусток". Для збереження даних та налаштувань інших програм при цьому використовується файл з ім'ям Copy_Rezerv.bat, заготовку якого можна отримати, скопіювавши файл Copy_Every.bat. Але в цьому випадку слід врахувати, що операція збереження не виконуватиметься автоматично і збереження даних потрібно виконувати періодично вручну за командою оператора.
Наприклад, як інший ресурс збереження резервної копії БД ви вирішили використовувати CD-RW диск, що перезаписується. Для успішного застосування прямого запису на CD-RW диск потрібно встановити програму InCD (можна завантажити за посиланням: http://www.km-cs.com/upd/InCD_4.rar ).
У разі аварійної відмови комп'ютера, актуальні збережені дані на іншому носії можуть бути використані для відновлення системи АСТРА.
Перевірка працездатності джерел безперебійного живлення
Нові акумуляторні батареї у блоках безперебійного живлення гарантують роботу приблизно на два роки. Якщо електроживлення 220 вольт є постійно, то система може працювати без збоїв. Але користувач не підозрює, що ці акумулятори можуть не підтримувати живлення пристроїв без вхідної напруги достатній час. Тому їхню працездатність можна перевірити так - тимчасово висмикнути з розетки блоки джерел безперебійного живлення. У цьому має спостерігатися беззбійна робота системи АСТРА протягом кількох хвилин. Інакше потрібно замінити акумулятори на нові. Перед виконанням перевірки бажано виконати збереження налаштувань та даних системи АСТРА на аварійний випадок.
1) Перевірити роботу комп'ютерів без напруги.
2) Перевірити роботу іншої апаратури системи без напруги. Перед відключенням безперебійника живлення диспетчера вивести вікно програми "Сервер" на передній план та проконтролювати відсутність збоїв у роботі системи.
05.10.2023 Маркування CE для ізольованих перетворювачів DC-DC фірми NVE
Лінійка найменших у світі перетворювачів постійного струму NVE тепер має маркування CE відповідно до Декларації відповідності ЄС, включаючи загальну безпеку, електромагнітну сумісність (EMC) та RoHS.
Загальна безпека
Перетворювачі постійного струму серії ILDC мають унікальний керамічний/полімерний композитний ізолюючий бар'єр, що забезпечує кращу в галузі бар'єрну стійкість та практично необмежений термін служби. Ультрамініатюрні версії DFN6 мають номінальну напругу 2,5 кВ (середньоквадратичне значення), а версії SOIC16W - 4 кВ (середньоквадратичне значення). Всі елементи зареєстровані UL1577 та протестовані відповідно до нового суворого стандарту VDE 0884-17.
EMC
Елементи відповідають строгим стандартам CISPR32 класу B (FCC Class B/EN 55032:2017/A11:2020) щодо випромінювання без будь-яких додаткових зовнішніх компонентів. На відміну від звичайних елементів, для яких потрібні феритові кульки, котушки індуктивності або конденсатори великої ємності, перетворювачі постійного струму NVE вимагають лише невеликий зшиває ємності, що перекривається, на внутрішніх шарах друкованої плати. Ознайомтеся з переглянутим технічним описом та новим бюлетенем із застосування , щоб отримати детальну інформацію про те, як забезпечити, щоб ваші проекти проходили випробування на електромагнітну сумісність з першого разу.
RoHS
Серія ILDC NVE, як і всі вироби NVE, пропонується з пакетом, який відповідає вимогам RoHS (суфікс «E»). Потрібен пакет Pb-Sn (без суфікса "E") для застосувань, що не відповідають RoHS? NVE також пропонує такі елементи.
Ультрамініатюрні
Корпус DFN6 розміром 3 x 5,5 мм – це найменший у світі ізольований перетворювач постійного струму. Також доступні версії корпусу SOIC16, що відповідають стандарту JEDEC, із справжньою довжиною витоку вісім міліметрів та ізоляцією 4 кВ.
Мінімальна кількість деталей
Єдиними необхідними зовнішніми деталями є три простих конденсатора, що розв'язують. Жодного додаткового регулювання не потрібно і мінімальне навантаження відсутнє. |
Функціональна схема серії ILDC |
Велика потужність
Повністю регульована потужність 250 міліватт означає достатній струм для ізольованої шини RS-485 або драйверів MOSFET верхнього плеча.
Низька пульсація
Пульсації розмаху менше одного мілівольта означають низький рівень шуму та надійність систем.
Плавний запуск
Плавне наростання вихідної потужності з мінімальним часом запуску дві мілісекунди полегшує послідовність включення живлення, наприклад, дозволяючи запускати керуючу електроніку до подачі живлення на H-міст.
Температурна міцність
Максимальна температура переходу 175 °C забезпечує повну потужність за температури навколишнього середовища до 125 °C без зниження номінальних характеристик. Вбудований захист від короткого замикання запобігає надмірному розсіюванню потужності.
Універсальні застосування
Елементи ILDC1x ідеально підходять для ряду застосувань, у тому числі:
• Усунення перешкод від заземлення
• Живлення по шині RS-485/RS-422
• Поліпшені інтерфейси SPI/мікропровідні інтерфейси
• Ізольовані джерела живлення АЦП та ЦАП
• MOPP», де потрібен справжній витік струму 8 мм.
Оціночні плати
Оціночні плати серії ILDC1x мають все необхідне, а саме - сам елемент і три байпасні конденсатори. Також є світлодіоди, що показують роботу перетворювача, та гвинтові клеми для зручності підключення. Жодних феритових кульок або зовнішніх регуляторів не потрібно.
Негайна доставка
Елементи та оціночні плати серії ILDC є на складі для негайної доставки.
Демонстраційне відео »
14.09.2023 Вимірювання струму за допомогою найчутливіших магнітометрів у світі
Фірма NVE демонструє виявлення струму субміліамперного діапазону за допомогою надчутливих GMR та TMR магнітометрів. Магнітометри мають достатню роздільну здатність для безкатушкового переривника ланцюга замикання на землю (GFCI):
Краще, ніж котушки
На відміну від індуктивних рішень на основі котушок, датчики NVE надмініатюрні і по суті коректні по постійному струму, що дозволяє створювати більш високопродуктивні рішення для найвибагливіших струмів.
Найбільш чутливі магнітометри у світі
Завдяки чутливості до 500 мВ/В/мТл, магнітометри NVE так само чутливі, як котушки, і можуть точно вимірювати поля величиною менше мікротесла.
Простий інтерфейс
Проста конфігурація моста Уітстона легко взаємодіє зі звичайною електронікою:
Демонстраційне відео
![](../picnve/ALT021-GFCI-schematic.gif)
Схема GFCI без котушок

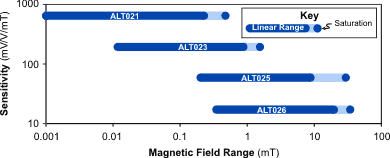

Широка лінійка продуктів
NVE пропонує кілька високочутливих аналогових магнітометрів для таких додатків, як слаботочне виявлення, виявлення поля Землі, визначення положення та швидкості, а також неруйнівний аналіз:
Модель
(натисніть, щоб отримати інформацію)
|
Технологія
_ |
Чутливість
(мВ/В/мТл) |
Лінійний
діапазон
(мТл) |
Корпус |
АЛТ025-10Е |
TMR |
20 |
от 0 до 10 |
2,5 х
2,5 мм DFN6 |
АЛТ023-10Е |
200 |
от 0 до 1 |
[НОВИНКА!]
ALT021-10E |
500 |
от 0 до 0,25 |
ААХ004-00 |
GMR |
40 |
от 0,15 до 0,75 |
MSOP8 |
|
150 |
от 0,06 до 0,3 |
SOIC8 |
Демонстрація шахівниці з магнітними перемикачами
Нова демонстрація
Датчики AD024-10E GMR Switch™ от NVE від NVE лежать в основі нової демонстрації шахівниці:
Універсальність
На відміну більшості датчиків, виходи цих датчиків можна з'єднати за схемою «АБО», що дозволяє мультиплексувати 64 датчика з 16 входами/выходами. Датчики монтуються на комутаційних платах та підключаються до Arduino. Arduino сканує 64 датчики, відображає рухи на РК-дисплеї та повідомляє про них за допомогою голосового синтезу.
Чутливість
Датчики GMR досить чутливі, щоб активуватись за допомогою основних феритових магнітів у наборі магнітних шахів та пристосовуватися до широкого діапазону сили магніту.
Висока швидкість
Висока швидкість датчиків дозволяє використовувати мультиплексування, що демонструється на шахівниці, або циклічне перемикання режимів для зниження енергоспоживання.
Перемикачі
GMR активуються позитивними або негативними полями, що важливо, оскільки орієнтація магніту випадкова.
Сімейство магнітних перемикачів
NVE пропонує сім серій датчиків з магнітними перемикачами, які описані нижче:
Серія
(натисніть, щоб отримати інформацію) |
Напруга живлення |
Мінімальнаробоча точка |
Функції |
Пакети |
|
4,5 - 30 В |
1 мТл |
Загального призначення |
2,5 х2,5 мм
DFN6 абоMSOP8 |
|
0,9 - 5,5 В(4 партії) |
0,4 мТл |
Надчутливий |
|
2,4 - 4,2 В |
2 мТл |
Наднизьке енергоспоживання;Ультрамініатюрний
|
1,1 х1,1 мм
DFN4 |
|
0,9 - 2,4 В |
1 мТл |
|
2,4 - 4,2 В |
1,5 мТл |
Наноенергетика без робочого циклу |
|
0,9-1,8 В |
1,5 мТл |
|
0,9-1,8 В |
350 мТн |
Всеспрямований |
AD-Series Sensor datasheet »
Информация о секционной доске »
Репозиторий GitHub для кода Arduino »
09.03.2023 Ізолятори з перетворювачами постійного струму на постійний
Провідна в галузі лінійка ізоляторів NVE із вбудованими перетворювачами постійного струму була розширена за рахунок додавання версій із вбудованими перетворювачами, що підвищують 3,3–5 В.
|
![](../picnve/il4685-cropped.png)
L4685 |
|
![](../picnve/7611FD.png)
IL7611VE
IL7811VE |
![](../picnve/7612FD.png)
IL7612VE
IL7812VE |
![](../picnve/7614FD.png)
IL7614VE
IL7814VE
|
![](../picnve/il4685-cropped.png)
IL4622 / IL4822 |
![](../picnve/7615FD.png)
IL7615VE
IL7815VE |
![](../picnve/7616FD.png)
IL7616VE
IL7816VE |
![](../picnve/7617FD.png)
IL7617VE
IL7817VE |
|
Революційна технологія
Революційна технологія перетворювача постійного струму IsoLoop® від NVE та запатентована технологія ізоляції GMR забезпечують цим компонентам найкращі у своєму класі характеристики та мініатюризацію.
Наявні підвищувальні перетворювачі доступні
Це версії з вбудованими перетворювачами постійного струму 3,3-3,3 (IL46xx і IL761xVE) або вбудованими перетворювачами, що підвищують 3,3-5 В (IL48xx і IL781xVE).
Невелика кількість деталей
Для перетворювачів постійного струму потрібно всього два зовнішні шунтуючі конденсатори. Жодних додаткових правил та феритових кілець для придушення електромагнітних перешкод не потрібно.
Повне регулювання
Деякі перетворювачі постійного струму є лише напіврегульованими, але живлення цих компонентів повністю регулюються з чудовим регулюванням мережі та навантаження.
Найнижча пульсація
Пікова пульсація в один мілівольт на виході перетворювача постійного струму значно менше, ніж у звичайних компонентів, і це означає низький рівень шуму і надійність системи.
Перетворювачі
постійного струму потужністю 250 мВт забезпечують достатній струм для безлічі вузлів шини або зовнішніх ланцюгів.
М'який пуск
Плавне наростання вихідного сигналу із запуском щонайменше за дві мілісекунди полегшує послідовність включення живлення, наприклад, дозволяє запускати керуючу електроніку до подачі живлення на шину.
Найнижчі електромагнітні перешкоди
Стрибкоподібна перебудова частоти та вбудоване екранування забезпечують найнижчі електромагнітні перешкоди в галузі, усуваючи необхідність у зовнішньому екрануванні або феритових кільцях.
Висока швидкість
Трансівери розраховані на кращу у своєму класі швидкість 40 мегабіт за секунду, а відгалужувачі розраховані на повні 110 мегабіт за секунду за швидкістю, дальністю передачі та точності сигналу.
Повна ізоляція
Унікальний ізолюючий бар'єр із керамічного/полімерного композиту забезпечує кращу в галузі бар'єрну стійкість та практично необмежений термін служби. Приймачі розраховані на повні 2,5 кВ (середньоквадратичне значення), а пристрої сполучення даних - на чудові 4 кВ (середньоквадратичне значення). Всі деталі зареєстровані UL1577 та сертифіковані відповідно до суворого нового стандарту VDE 0884-17.
Стандартний корпус
Деталі упаковані в стандартний 16-контактний ширококорпусний корпус JEDEC із дійсною довжиною шляху витоку 8 мм відповідно до IEC60601.
Діапазон конфігурацій
Доступні дво-, три- та чотириканальні версії, а також напівдуплексний або повнодуплексний інтерфейс RS-485/RS-422. Більшість конфігурацій доступні або з перетворювачами постійного струму 3,3-3,3 В, або з перетворювачами, що підвищують 3,3-5 В:
Оцінна плата
Доступна оцінна плата , яка забезпечує повністю ізольований чотириканальний вузол SPI, а також ізольоване живлення з використанням IL7817VE.
На платі розміром чотири на три дюйми (100 мм на 75 мм) є гвинтові клеми для з'єднань, а також контрольні точки для перевірки напруги та входів/виходів. Є також світлодіоди для індикації вхідної та вихідної потужності перетворювача постійного струму. Він використовує плату 2s2p з перехідними тепловими отворами для оптимальної теплової продуктивності.
Негайна доставка
Усі моделі є на складі для негайної доставки.

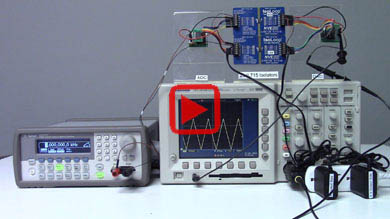

Демонстраційне відео
09.01.2023 Найменші у світі ізольовані перетворювачі постійного струму DC-DC
Лінійка найменших у світі ізольованих перетворювачів постійного струму NVE була розширена за рахунок підвищувальних версій 3,3-5 і 3,3-6 на додаток до оригінальних компонентів 3,3-3,3 В.
|
![](../picnve/ILDC-package-illustrations-w-border.png) |
DFN6 та SOIC16 версії |
|
Ультрамініатюрні
Мікросхеми в корпусі DFN6 розміром 3 x 5,5 мм - це найменший у світі ізольований перетворювач постійного струму в постійний. Також доступні версії корпусу SOIC16, що відповідають стандарту JEDEC, з довжиною шляху витоку 8 міліметрів та ізоляцією 4 кВ.
Мінімальна кількість деталей
Три простих конденсатори, що шунтують, є єдиними необхідними зовнішніми деталями. Немає потреби в додатковому регулюванні і немає мінімального навантаження. Стрибки частоти та екранування пригнічують електромагнітні перешкоди та роблять непотрібними феритові кільця.
|
|
Функциональна схема серії ILDC |
|
Повна ізоляція
Незважаючи на невеликий розмір компоненти ILDC1x-15 розраховані на повну ізоляцію 2,5 кВ. Перевірена технологія ізоляції IsoLoop від NVE та унікальний керамічний/полімерний композитний бар'єр забезпечують практично необмежений термін служби бар'єру.
Достатня потужність
250 мВт повністю стабілізованої потужності означає достатній струм ізольованої шини RS-485 або драйверів MOSFET верхнього плеча.
Низька пульсація
Розмах пульсацій менше одного мілівольта означає низький рівень шуму та надійність систем.
М'який пуск
Плавне наростання вихідного сигналу із запуском щонайменше за дві мілісекунди полегшує послідовність включення живлення, наприклад, дозволяє запускати керуючу електроніку до того, як подається живлення на H-міст.
Термостійкість
Максимальна температура переходу 175 °C дозволяє використовувати повну потужність за температури навколишнього середовища до 125 °C без зниження номінальних характеристик. Вбудований захист від короткого замикання запобігає надмірному розсіюванню потужності.
Універсальне застосування
Деталі ILDC1x ідеально підходять для низки додатків, у тому числі:
• Пом'якшення контуру заземлення
• Живлення по шині RS-485 / RS-422
• Ізольовані інтерфейси SPI / Microwire
• Ізольовані джерела живлення АЦП та ЦАП
• Медичні системи «2 x MOPP Необхідна довжина шляху витоку 8 мм
Оціночні плати
Оціночні плати серії ILDC1x містять все необхідне, а саме деталь і три конденсатори, що шунтують. Є також світлодіоди, що показують, що перетворювач працює, та гвинтові клеми для зручності підключення. Жодних феритових кілець або зовнішніх регуляторів не потрібно.
Негайна доставка
Деталі серії ILDC та оціночні плати є на складі для негайної доставки.
Специфікація ILDC1x »

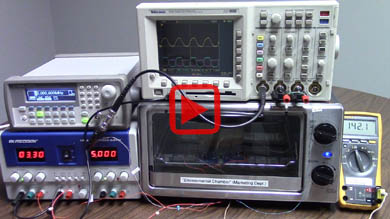

Демонстраційне відео »
06.01.2023 Найкращі новинки 2022 року
|
Ізольовані підвищувальні перетворювачі постійного струму
NVE розширила свою революційну серію ізольованих перетворювачів постійного струму IsoLoop®ILDC з підвищуючими версіями 3,3-в-5 та 3,3-в-6 вольт на додаток до вихідних 3,3-в- Версія на 3, 3 вольти. Деталі доступні в корпусах SOIC16 та 3 x 5,5 мм DFN6. DFN6 - це (найменший у світі ізольований перетворювач постійного струму в постійний. |
|

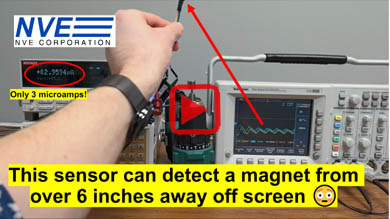

Надчутливий магнітометр TMR
Новий аналоговий магнітометр TMR ALT021-10E є найбільш чутливим пристроєм у своєму роді із чудовою чутливістю 500 мВ/В/мТл.
|
|
Магнітометр TMR 1,1 x 1,1 мм
Новий аналоговий магнітометр TMR ALT021-10E є найбільш чутливим пристроєм у своєму роді із чудовою чутливістю 500 мВ/В/мТл.
|
|
Аналоговий датчик струму TMR
ACT001-10E є високочутливим вбудованим аналоговим датчиком струму TMR для вимірювань змінного або постійного струму. Деталь знаходиться в корпусі DFN6 розміром 2,5 x 2,5 мм із вбудованою струмовою перемичкою. Конфігурація мосту Уітстона забезпечує біполярний вихідний диференціальний сигнал, пропорційний струму через перемичку.
|
|
Високочутливий інтелектуальний магнітометр I2C
Новий магнітометр SM223 забезпечує 10-бітну точність у діапазоні ±1,5 мТл із частотою оновлення 15 тис. відліків за секунду. Він оснащений інтерфейсом I2C та програмованим цифровим пороговим виходом.
|
|
Найкращі у своєму класі робочі напруги ізоляторів
Ізолятори NVE були сертифіковані для робочих напруг не менше 600 В (середньоквадратичне значення) відповідно до VDE 0884-17, нового «золотого стандарту» для ізоляторів. Найкращі у своєму класі ізолятори серії V розраховані на чудову робочу напругу 1200 В (середньоквадратичне значення). |
17.05.2021 Мовна підтримка систем АСТРА
У системах контролю об'єктів АСТРА-06 та АСТРА-Міні реалізована можливість налаштування на мову програмного забезпечення. Кожна з програм комплексу має свої налаштування на вибір мови, - українська або російська.
|
|
У разі інсталяції програмного забезпечення з інсталяційної програми на систему (auto.exe) та попередньо зробленого вибору потрібної мови подальша установка програм комплексу буде виконана з вибраними мовними налаштуваннями.

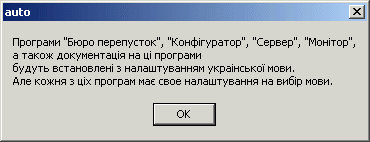

На наведеній картинці показаний вид повідомлення, що виводиться, у разі запуску настановної програми на систему АСТРА-06 після вибору мови "Українська". |
![](../pic/Langv3.gif) |
Оновлені програми системи АСТРА з мовною підтримкою можна скачати безкоштовно зі сторінки Оновлення програмного забезпечення .
З пропозиціями та зауваженнями, пов'язаними з перекладом ПЗ, звертайтесь по email office@km-cs.com, у темі листа вказати: "Мовна підтримка АСТРА".

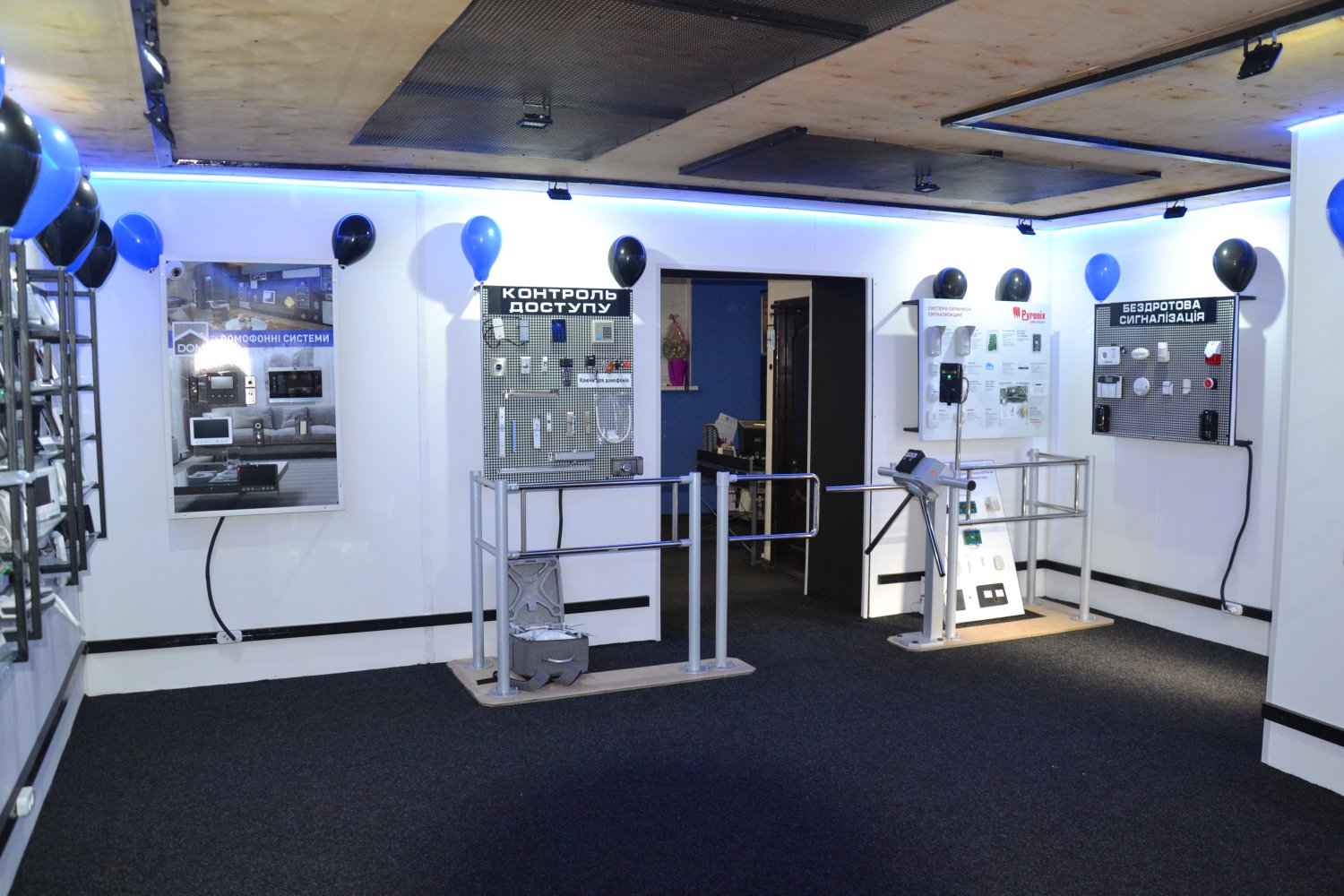

22.11.2019 Демо-зона у Полтаві – запрошуємо відвідати
Демо-зона в м.Полтава!
Партнер IT-Poltava
адреса: м.Полтава, вул. Олеся Гончара, 52
+38 099 413 77 74,
+38 098 083 45 45
|
