![](../pic/astra2.gif)
|
АСТРА-Мини
Компьютерная система учёта рабочего времени |
Основные функции
• Компьютерный учёт рабочего времени на предприятиях и в организациях
• Автоматическое формирование журналов входа-выхода и рабочего времени
• Персонификация бесконтактных RFID-карт, разработка дизайна и печать пропусков
Дополнительные функции
• Изменяемые графики доступа для групп персонала
• Контроль доступа (управление дверными электромагнитными замками и турникетами)
• Текущий контроль за объектами доступа
• Текущая информация о местонахождении владельцев пропусков
Режимы функционирования
A) Локальный
Программное обеспечение устанавливается на один компьютер. Программа-сервер может обслуживать набор различных устройств регистрации входа-выхода и контроля доступа:
• считыватели СБК-USB;
• контроллеры доступа КД-2;
• турникеты.
Б) Распределенный в локальной сети
Программное обеспечение устанавливается на нескольких компьютерах локальной сети.
На одном компьютере программе-серверу назначается тип – «Главный сервер», на других компьютерах назначается тип – «Подчинённый сервер». Каждая программа-сервер обслуживает свой набор устройств, определённых в конфигурации системы. Компьютеры с программой «Подчинённый сервер» могут работать автономно и накапливать данные, которые пересылаются в компьютер с программой «Главный сервер». Дата и время в системе устанавливается по компьютеру с программой «Главный сервер».
В) Распределенный в глобальной сети Интернет
Этот режим функционирования системы обеспечивается применением подсистемы «АСТРА-Интернет». Программное обеспечение устанавливается на нескольких компьютерах имеющих выход в Интернет.
На компьютере центрального офиса программе-серверу назначается тип – «Главный сервер». На компьютерах удалённых объектов программе-серверу назначается тип – «Сервер Интернет». Компьютеры с типом сервера «Сервер Интернет» в случае отсутствия связи с «Главным сервером» могут работать автономно и накапливать протоколы доступа, которые затем пересылаются в «Главный сервер». Время фиксации событий в системе синхронизировано с системным временем компьютера с типом сервера «Главный сервер».
Состав программного обеспечения
В системе используются две основные программы:
1. Управление системой (программа-сервер)
• Непосредственное управление работой устройств контроля доступа;
• предоставление текущей информации о владельцах пропусков и их местонахождении;
• формирование журнала доступа.
2. Бюро пропусков и компьютерный учёт рабочего времени:
• персонификация RFID-карт в системе, разработка дизайна и печать пропусков;
• автоматическое формирование журнала рабочего времени;
• получение табеля рабочего времени для бухгалтерии;
• получение отчётов о соблюдении трудовой дисциплины.
Пример состава локальной системы
Устройства и аппаратура
1. Контроллер доступа КД-2 с настенными считывателями
2. Источник питания (показан на схемах как БП)
3. Настольный считыватель СБК-USB
4. Бесконтактные RFID-карты ЕМ4102
5. Преобразователь USB-RS485 или RS232-485
6. Турникет ТТ-4С.3
![Система учёта рабочего времени АСТРА-Мини](../pic/as-min2.gif)

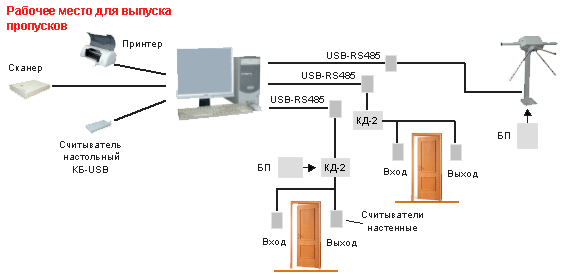

Структура локальной системы учёта рабочего времени
Примеры состава распределенной системы
Пример состава системы АСТРА-Мини с устройствами контроля доступа,
подключенными к разным компьютерам локальной сети
Устройства и аппаратура
1. Контроллер доступа КД-2 с настенными считывателями
2. Источник питания
3. Настольный считыватель СБК-USB
4. Бесконтактные RFID-карты ЕМ4102
5. Преобразователь USB-RS485 или RS232-485
6. Турникет ТТ-4С.3
![Система учёта рабочего времени АСТРА-Мини](../pic/as-min1.gif)

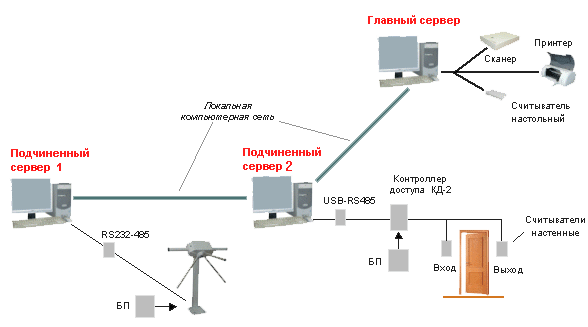

Структура распределенной системы
В этом примере распределённой системы один компьютер управляет работой турникета (Подчинённый сервер 1) , второй компьютер управляет работой КД-2 (Подчинённый сервер 2) а программа главного сервера работает на третьем компьютере.
Пример состава распределённой системы АСТРА-Мини
с возможностью управления по локальной сети.
Устройства и аппаратура
1. Источник питания
2. Настольный считыватель СБК-USB
3. Бесконтактные RFID-карты ЕМ4102
4. Преобразователь USB-RS485
5. Турникет ТТ-4С.3
![Система учёта рабочего времени АСТРА-Мини](../pic/as-min3.gif)

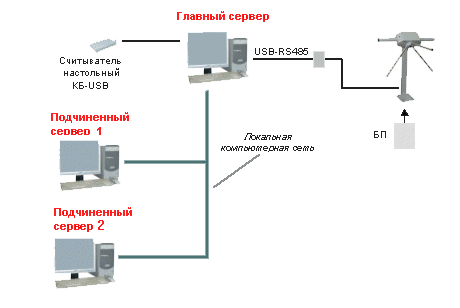

Структура распределенной системы
В этом примере распределённой системы показана возможность управления системой по локальной сети. Пользователи компьютеров подчинённых серверов могут наблюдать в окнах «Пропуск» текущие данные проходов владельцев пропусков через турникет.
Текущий контроль за объектами доступа
Оператор системы может наблюдать за текущими данными предъявляемых пропусков и управлять доступом в специальных окнах «Пропуск». Один оператор может наблюдать и управлять доступом всей распределённой системы.
![](../pic/Propusk.jpg)

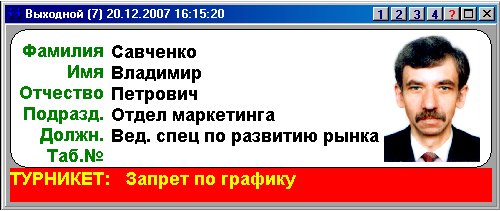

Вид окна предъявления пропуска
Имеется возможность отображения окна «Пропуск» на аналоговом мониторе, подключенном через дополнительный выход видеоадаптера компьютера.
![](../pic/Analog.gif)

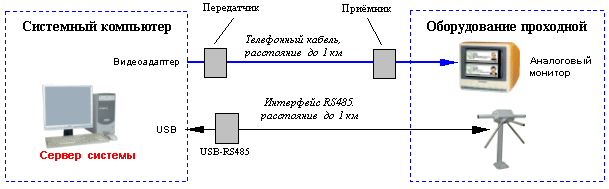

Вариант организации связи с удалённой проходной
В этом случае не нужно устанавливать компьютер на проходной. Вахтёр проходной может наблюдать данные предъявляемых пропусков на аналоговом мониторе. В данной схеме применён передатчик и приёмник видеосигналов для витой пары ППВП-2.2_КМКС.
Текущая информация о местонахождении владельцев пропусков
Оператор может получить текущую информацию о местонахождении владельцев пропусков.
![](../pic/MestoZnah.jpg)

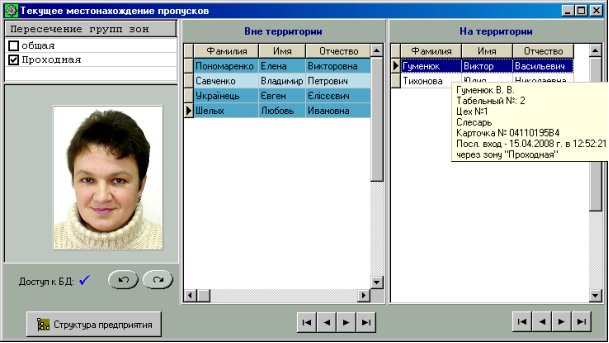

Вид окна "Местонахождение пропусков"
Видеорегистрация событий системы
Дополнительная возможность видеорегистрации событий системы обеспечивается применением подсистемы «АСТРА-Мини.ВИДЕО».
Цены с НДС на программное обеспечение и оборудование системы АСТРА-Мини
Пример минимального состава системы АСТРА-Мини для табельного учёта рабочего времени с одним турникетом
ПО «Сервер АСТРА-мини», «Бюро пропусков», «Табельное бюро» (на один компьютер) |
1800 грн |
ПО управления турникетом (на один турникет) |
1200 грн |
ПО для функционирования в составе системы алкотестера |
1200 грн |
Считыватель настольный СБК-USB_КМКС |
1094,40 грн |
Конвертор изолированный КИМ-USB-RS485_КМКС |
1320 грн |
RFID-карта стандарта Em-marin толщиной 0,8мм |
см. прайс **** |
Турникет системный ТТ-4С.3_КМКС с тремя складывающимися штангами трипода. Комплектуется установочными элементами; пультом ручного управления, системным контроллером, двумя считывателями бесконтактных RFID-карт EM4102. |
47502 грн |
|
