ИК брелок_КМКС

Розничная цена  138 грн. с НДС


Паспорт и руководство по эксплуатации

1. Назначение

ИК брелок_КМКС (брелок-передатчик кода в инфракрасном диапазоне), далее по тексту – брелок, предназначен для генерации и передачи программируемого цифрового кода (ID кода).

Расстояние от брелка до ИК считывателя СБН - 4 – не более 8 метров.

ИК брелок может применяться для дистанционного управления шлагбаумами и воротами в системах контроля доступа и учета рабочего времени АСТРА-06 и АСТРА-Мини.

В системах контроля доступа и учёта рабочего времени код, передаваемый в систему брелком, может быть эквивалентным коду бесконтактной RFID -карты 125 КГц и присвоен одной персоне.

2. Конструкция
Брелок представляет собой миниатюрное устройство в пластмассовом корпусе с кнопкой и светодиодной индикацией режима активации.

3. Основные технические характеристики:

Электрические параметры:
    Напряжение питания                                                    батарейка +12 В
Климатическое исполнение:
    Диапазон рабочих температур °С                               от ° -0 до ° +70
    Относительная влажность воздуха, не более °С       80 %
Функциональные параметры:
    Расстояние считывания  ИК брелка                                          до 8 м
    Светодиодная индикация                                                    красный
    Уникальный код 64 бита (FF812503C11A1696)
Корпус:
    Габаритные размеры, мм                                             60 x 20 x 10 мм

4. Комплект поставки:

ИК брелок_КМКС.
Паспорт и руководство по эксплуатации.



5. Работа брелка

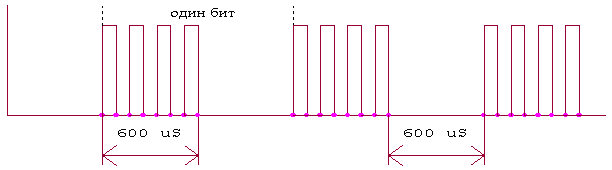

При активации ИК брелка (нажатие кнопки) происходит генерация уникального 64-битового кода в инфракрасном спектре излучения. Этими битами модулирована несущая частота 36 кГц.

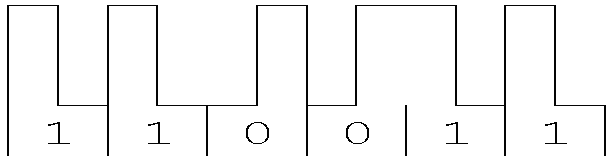

Все биты пересылаются в бифазной кодировке. Это означает, что всегда в центре периода пересылки одного бита происходит изменение логического уровня сигнала. При этом смена с низкого на высокий уровень означает логический 0, а смена с высокого на низкий уровень означает логическую 1.

Длительность одного бита составляет 1,2 мс. Длительность передачи кода составляет 64 бита * 1,2 мс = 76,8 мс. Брелок передаёт шесть кодов в цикле. В результате время нажатия кнопки брелка должно быть не менее 76,8 мс * 6 циклов = ~0,46 секунды.
Индикация (светодиод) показывает процесс генерации кода.



6. Гарантии Изготовителя и условия гарантийного обслуживания

Гарантийный срок эксплуатации изделия 3 года со дня продажи.
