АСТРА - 0 6

Система комплексного контроля объектов  Версия для печати



   АСТРА  – Автоматизированная Система Табелирования Работников и Автомобилей.
      АСТРА - 06   – автоматизированная система контроля и учёта рабочего времени персонала.
      АСТРА - 06  может применяться для комплексного контроля обьектов.


            Функции системы АСТРА - 06



  Табельный учёт рабочего времени и контроль доступа:

  • фиксация времени прихода и ухода сотрудников и посетителей;
  • фиксация времени въезда и выезда автомобилей;
  • текущая информация о местонахождении сотрудников, посетителей и автомобилей;
  • визуальная идентификация личности;
  • контроль проходов через турникеты и двери;
  • дистанционное управление турникетами и замками;
  • обнаружения металла у лиц, входящих или покидающих объект;
  • изменяемые графики доступа для различных групп персонала;
  • вывод оперативных визуальных и звуковых сообщений о нарушениях доступа;
  • формирование табеля рабочего времени персонала для бухгалтерии;
  • формирование разнообразных отчётов по контролю доступа и табельному учёту;
  • персонификация бесконтактных RFID-карт, разработка дизайна и печать пропусков.
    Система АСТРА-06 позволяет организовать контроль доступа и автоматизированный учёт рабочего времени для предприятий любой сложности и количественного состава персонала.


 Компьютерное видеонаблюдение и аудиозапись:

  • компьютерное видеонаблюдение - просмотр озвученного видео по компьютерной сети в реальном времени;
  • формирование видеофрагментов событий в протоколах охранной сигнализации и контроля доступа.



Охранная сигнализация:

  • оперативный контроль датчиков охранной сигнализации;
  • подача сигналов тревоги и голосовых оповещений;
  • автоматическое протоколирование событий;
  • получение отчетов по событиям охранной сигнализации.


            Принцип построения системы

    Структура системы АСТРА - 06 определяется задачами комплексного контроля, которые необходимо решить на конкретном объекте.

    Подсистемы контроля доступа и учёта рабочего времени персонала и охранной сигнализации могут функционировать без потери данных при выключенных компьютерах системы.

   Основу аппаратной части системы составляет набор сетевых контроллеров и других устройств разработки и производства предприятия «Квазар-Микро. Компоненты и системы» ( КМКС). Сетевые контроллеры и устройства объединяются в систему по интерфейсу RS485.

    Программное обеспечение позволяет распределить функции системы на один или несколько системных компьютеров. Программа хранения и обмена данными «Сервер» обеспечивает взаимодействие и работу программных модулей и аппаратуры как единой системы.

В организациях с несколькими проходными применяется многосерверный вариант построения системы.
На каждой проходной компьютер с программой «Сервер» обеспечивает протоколирование событий, видео-аудио регистрацию, связь с аппаратурой. Передача архивных данных в центральный сервер системы может выполняться по заданному расписанию.

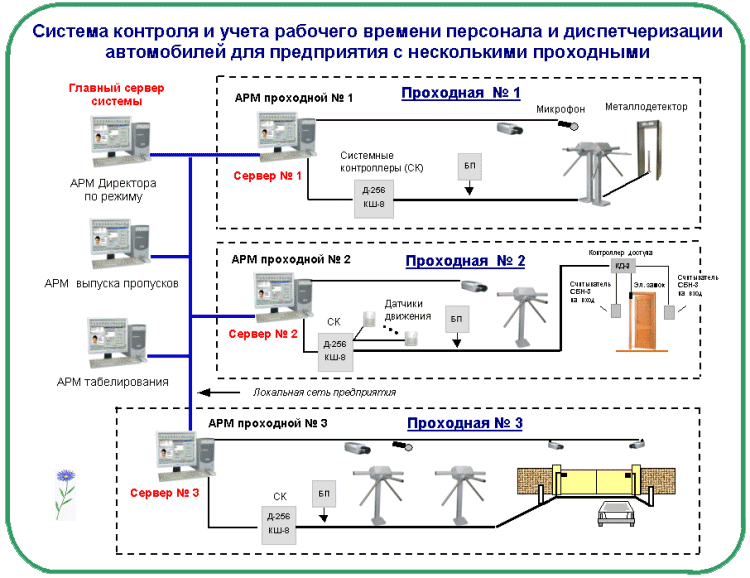

Автоматизированная система контроля и учета рабочего времени персонала для предприятий с несколькими проходными

    Для расширения возможностей системы АСТРА-06 предусмотрена возможность объединения системы учёта рабочего времени персонала АСТРА-06 и системы учёта рабочего времении АСТРА-Мини. Вариант конфигурации системы (АСТРА-06 + АСТРА-Мини) предоставляет следующие возможности:


- использование ресурсов компьютерной сети при установке системы контроля доступа вместо прокладки коммуникаций;
- контроль доступа и табельный учёт рабочего времени сотрудников на территориально удаленных объектах с использованием сети Интернет.



            Состав программного обеспечения

     «Сервер» - программа обеспечения совместной работы ПО и аппаратуры;

   «Конфигуратор» - программа определения конфигурации системы;

   «Монитор» - программа оперативного контроля объекта;

   «Бюро пропусков»/«Табельное бюро» - программа выпуска пропусков и табельного учёта;

        «Аудио» - программа управления записью звука;

     «Видео» - программа отображения и записи видеоинформации от телекамер;

    «Конструктор отчетов» - программа получения отчётов;



Структура аппаратного обеспечения

                                    Центральным управляющим устройством аппаратуры системы является Контроллер - диспетчер Д-256М, который управляет другими сетевыми устройствами по интерфейсу RS485, обеспечивает накопление протоколов событий и передачу их в компьютер. Каждый диспетчер может обслуживать до 64-х сетевых устройств, в том числе дополнительных диспетчеров. Обычно в системе достаточно одного диспетчера.

    Сетевые контролеры и устройства КМКС:
Структура автоматизированной системы контроля и учёта рабочего времени персонала

    Дополнительные системные устройства КМКС:

   В подсистеме контроля доступа в качестве пропусков используются бесконтактные RFID-карты EM 4102. Для транспортных пропусков можно применять ИК брелки.
    Исполнительными устройствами контроля доступа служат турникеты КМКС, а также разнообразные электромагнитные дверные замки.
    Для организации систем с обнаружением металла у лиц, входящих или покидающих объект, используются рамочные металлодетекторы Нежинского инженерного центра «ИМПУЛЬС».



       Варианты организации рабочих мест


    Программное обеспечение системы позволяет создавать следующие автоматизированные рабочие места:

  • АРМ Администратора системы - для настройки параметров системы;
  • АРМ дежурного охранника - для оперативного реагирования на события подсистем охраны и доступа;
  • АРМ Начальника службы охраны - для работы с протоколами событий и получения отчётов;
  • АРМ Бюро пропусков - для выпуска пропусков;
  • АРМ Табельного бюро - для табельного учета рабочего времени сотрудников.

    Ниже приведены некоторые нестандартные варианты организации рабочих мест:

     ь  Отображение окна «Пропуск» на аналоговом мониторе
     Имеется возможность отображения окна «Пропуск» на аналоговом мониторе, подключенном через дополнительный выход видеоадаптера компьютера.

Вид карточки пропуска персонпла

Вид окна предъявления пропуска

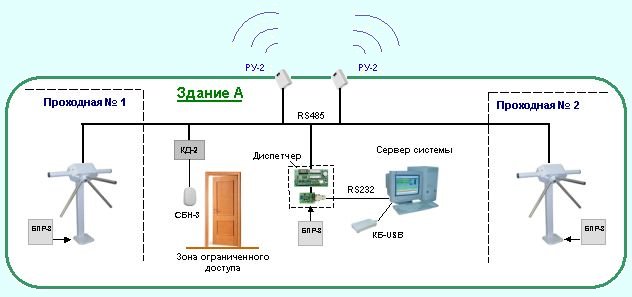

     ь  Связь удаленных турникетов по радиоканалу

    В приведённом примере две пары Bluetooth-радиоудлинителей системной шины RS485 позволяют решить проблему коммуникаций между зданиями.

Радиоканалы связи по интерфейсу RS485

     ь  АРМ для наблюдения за объектом – компьютер с двумя мониторами

    На мониторе №1 программа ВИДЕО позволяет одновременно просматривать изображения от всех телекамер. На мониторе №2 – изображение от одной выбранной телекамеры.


    Цены с НДС на программное обеспечение и оборудование

 Стоимость программ, изделий и устройств системы АСТРА-06  (полный перечень)

Пример минимального состава системы АСТРА-06 для табельного учёта рабочего времени с одним турникетом

ПО контроля проходов через турникеты и двери. Выпуск пропусков на базе бесконтактных RFID-карт EM4102. Разработка дизайна и печать пропусков на любом принтере (программы "Сервер", "Конфигуратор", "Монитор", "Бюро пропусков")

3000 грн.

ПО табельного учета рабочего времени персонала (программа "Бюро пропусков/Табельное бюро") – на одно рабочее место

900 грн.

Турникет системный ТТ-4С.3_КМКС с тремя складывающимися штангами трипода. Комплектуется установочными элементами; пультом ручного управления, системным контроллером, двумя считывателями бесконтактных RFID-карт EM4102 (пропусков) и 7000 событий, б/к

21000 грн.

Контроллер - диспетчер Д-256 на 1000 RFID-карт (пропусков) и 7000 событий, б/к 2 640 грн.

Считыватель настольный СБК-USB_КМКС

630 грн.

Преобразователь интерфейса И-RS232-485_КМКС 390 грн.
RFID-карта стандарта Em-marin толщиной 0,8мм см. прайс ****

Cистема АСТРА-06 может функционировать при выключенных компьютерах. Имеется возможность расширения системы минимального состава до 64-х устройств подключением дополнительных турникетов, контроллеров доступа и контроллеров шлейфов.
