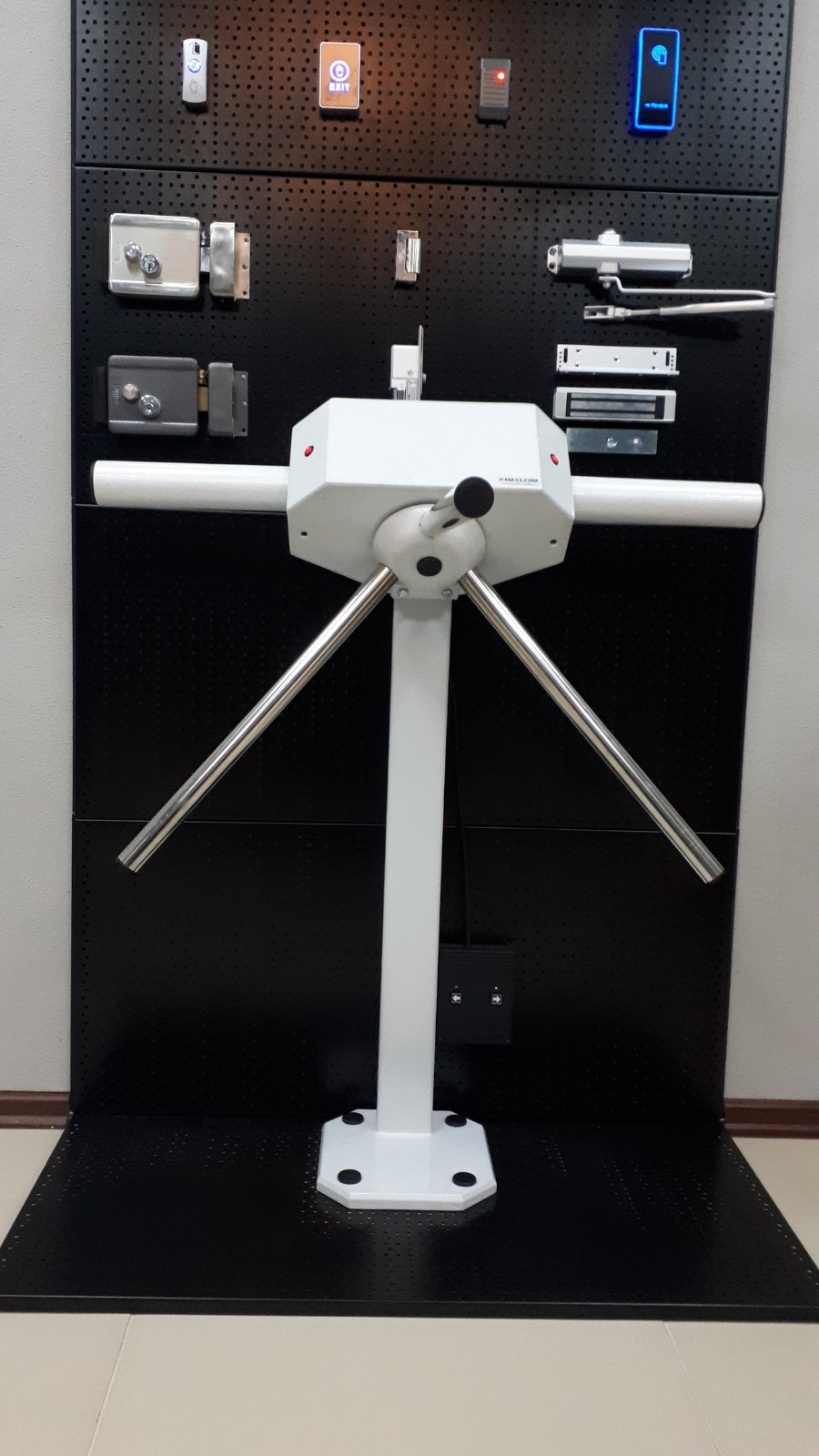

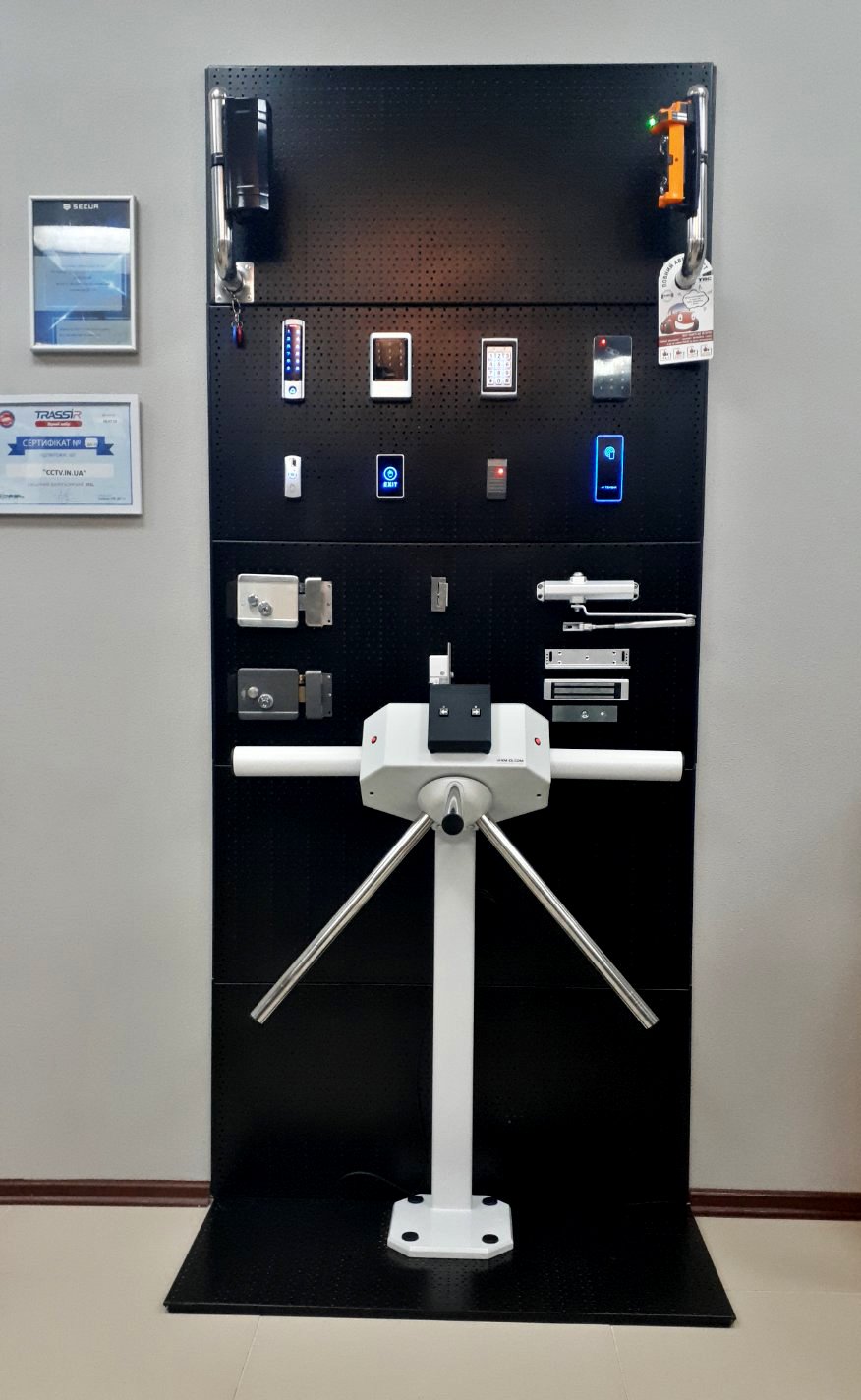

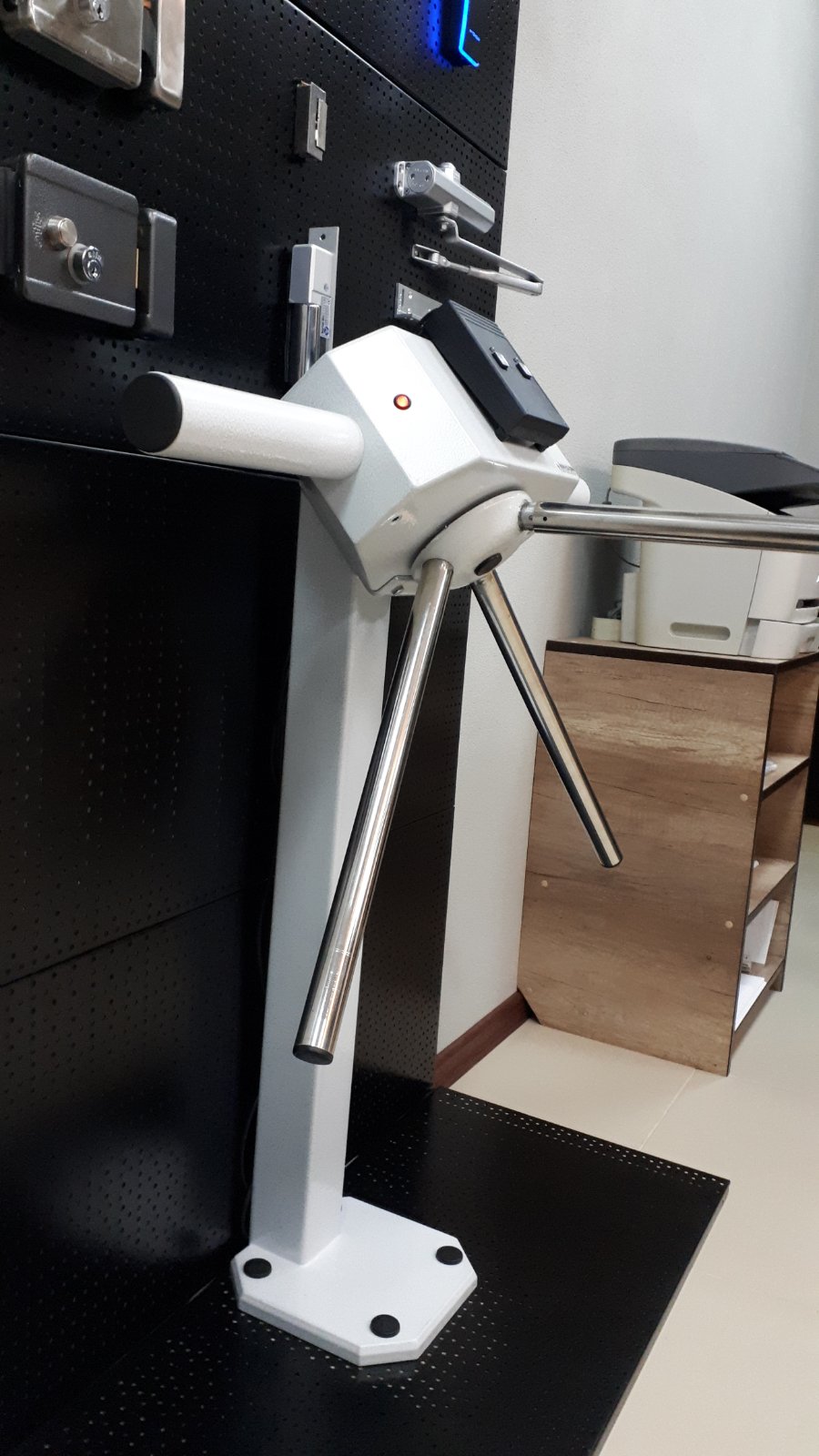

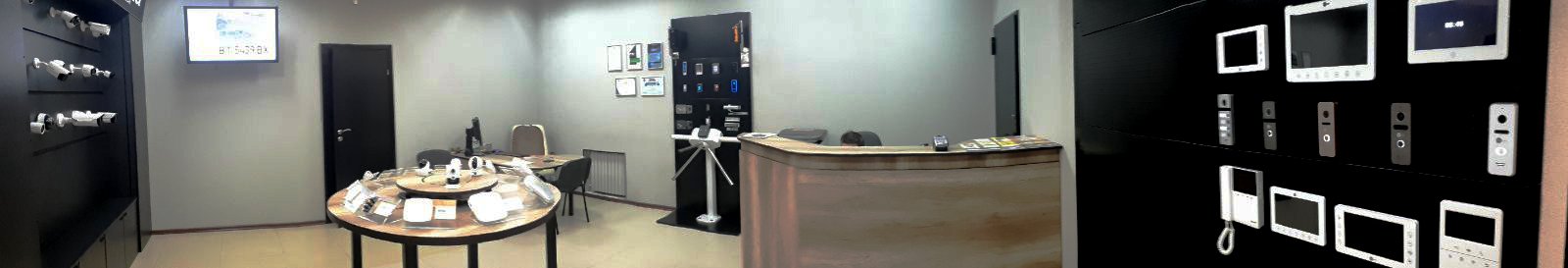

01.11.2019     Демо-зона в г.Херсон - приглашаем посетить

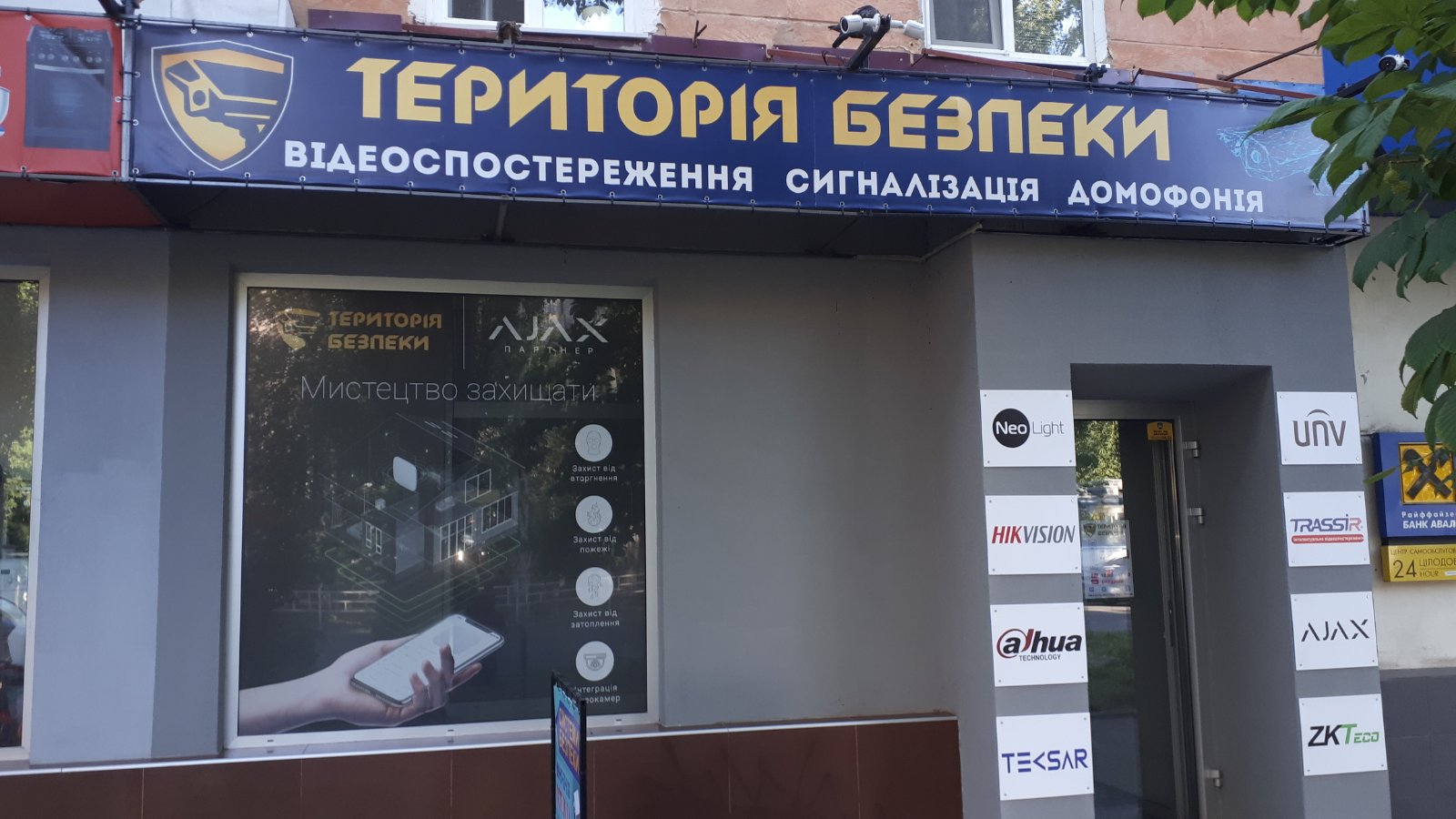

Магазин "ТЕРИТОРІЯ БЕЗПЕКИ",

находится по адресу г.Херсон, ул. Ушакова, 87. +38(099)9731118

Карта проезда

04.06.2019     Система безтурникетного контроля на алкоголь

О возможности контроля доступа сотрудников или посетителей с учетом сведений о количестве алкоголя было описано в новости от 01.08.2018 года Системы АСТРА с алкотестером. Эта возможность реализована в системах АСТРА-06 и АСТРА-Мини с применением турникета производства "Квазар-Микро. Компоненты и Системы" и алкотестера для проходных Алкофор S40.

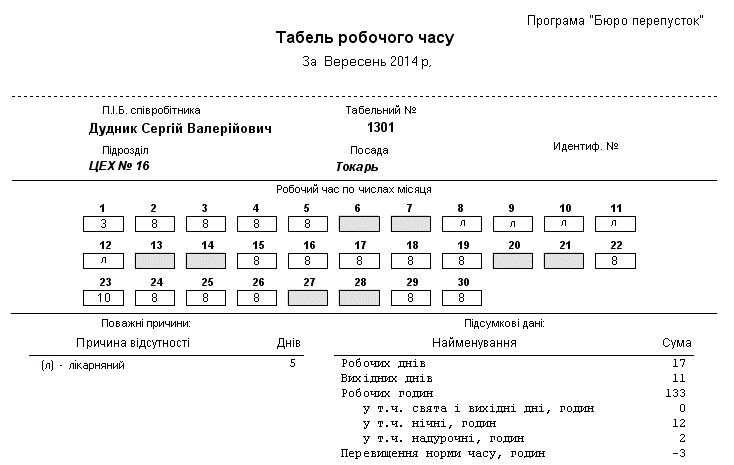

Реализован вариант решения организации системы АСТРА-Мини для табелирования рабочего времени сотрудников с учетом результатов тестирования на алкоголь без применения турникета.

Схема подключения оборудования

     Состав оборудования

1. Алкотестер Алкофор S40
2. Модифицированный турникетный контроллер с двумя считывателями на вход и выход и светодиодной индикацией.

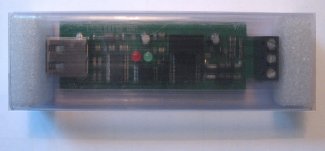

3. Конвертер USB-RS485
4. Считыватель настольный СБК-USB_КМКС для ввода карточек сотрудников в систему
5. Блок питания 12V

На компьютере установливается ПО системы АСТРА-Мини. Турникетный контроллер (позиция 2) связан с компьютером посредством конвертера USB-RS485 (позиция 3). К контроллеру подключен алкотестер Алкофор S40 (позиция 1).

      Алгоритм работы системы

1. Сотрудник подносит карточку пропуска к считывателю контроллера, после чего контроллер переходит в режим ожидания тестрования алкотестером (светодиод на контроллере горит желтым).
2. После этого сотрудник должен выдохнуть воздух в приёмную трубку алкотестера, который произведёт анализ на содержимое алкогольных паров в выдыхаемом воздухе.

   - ПРИ ОТСУТСТВИИ АЛКОГОЛЯ на алкотестере загорается зелёный индикатор "Дозвiл", при этом в журнале входа-выхода делается отметка о том, что владелец пропуска успешно прошёл проверку алкотестером и при этом алкоголь не обнаружен (пороговое значение* алкоголя не превышено или равно нулю);

   - ПРИ ОБНАРУЖЕНИИ АЛКОГОЛЯ на алкотестере загорается красный индикатор "Вiдмова", в журнал входа-выхода записывается сообщение "Обнаружен алкоголь", - означающее что владелец пропуска не прошёл проверку алкотестером (пороговое значение алкоголя превышено). На экране монитора охранника выводится окно с данными владельца пропуска и текстом "Обнаружен алкоголь".

3. В случае недостаточноного для анализа объема воздуха алкотестер не выдаст результата проверки, поэтому нужно повторно выполнить пункт 2.

Вид журнала событий программы "Сервера системы Астра-Мини"

Вид журнала входа-выхода программы "Бюро пропусков"

Записям отмеченным розовым цветом соответствуют события о том, что у сотрудника Б при приходе на работу был обнаружен алкоголь. Записи отмеченные зелёным цветом соответствуют успешной проверке на алкоголь сотрудника А.

Пример расчета стоимости системы безтурникетного контроля на алкоголь

13.05.2019     Автоматизированный проход через турникет с возможностью распознавания лиц

Проведены тестовые испытания варианта организации системы автоматизированного прохода через турникет с возможностью распознавания лиц. Турникет разрешает проход для людей из списка "разрешённые". Никаких пропусков для выполнения прохода предъявлять не нужно.

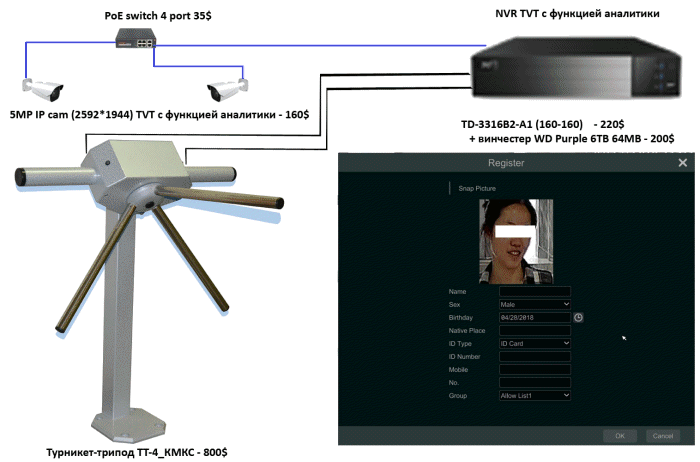

Комплект оборудования

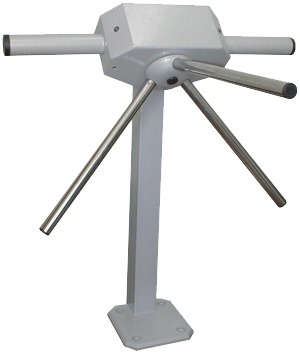

1.Турникет-Трипод ТТ-4_КМКС

16-х канальный сетевой видеорегистратор с поддержкой распознавания лиц, работающий с разрешением 8MP / 5MP / 4MP / 3MP в формате H.265, H.264, запись: 8MP / 5MP/4MP/3MP/1080P/960P/720P@25 / 30fps; входящий/исходящий потоки 160Mbps/160Mbps; аудио: вход: RCA x 1 выход: RCA x 1,поддержка работы с iOS, Andriod устройствами, База данных лиц: 16 библиотек 10000 фото лиц, вычисления лиц: 240 фотографий / мин, поиск по изображению лица, регистрация лица: разрешение:64 x 64 ? 1920 x 1080, видеовыход : HDMI x 1 (4K), VGAx 1; тревожные: вход: 8 выход:4, просмотр архива камер: локально/по сети 16/16, сеть: RJ45 100 Mbps, USB 2.0 x 1,USB 3.0 x 1 , HDD: SATA x 2 до 8 ТБ, размеры 255 x 233 x 42, питание: DC12V/4A .

PoE-свич 4х 10/100M PoE Port + 2 Uplink 100M RJ45 ports / Стандарт питания POE: IEEE802.3af/at 30 Вт на каждый PoE порт / Общая максимальная мощность: 60 Вт / Расстояние питания PoE: до 250м / Размеры: 142х113х40 мм, Пропускная способность коммутатора 1.6 Гбит.

5Мп IP видеокамера; Матрица: 1/2.5" CMOS; Сжатие: H.265/H.264/MJPEG; Объектив: f=3.3-12мм (угол обзора 93.9°-34.8°); Чувствительность: 0.036 Лк(цвет) / 0 Люкс (Ик вкл); Запись: 5Mp 2592x1944, 4 Mp 2592x1520, 2K 2560х1440 к/с; Функции: WDR 120dB, 3D-DNR, BLC, HLC; ВИДЕО АНАЛИТИКА; Микро SD до 128Гб; Ик подсветка 50 метров; Степень защиты: IP67; DC 12В±25%/12Вт, POE (802.3af).

Возможности системы

Видеорегистрация:
   - постоянная запись с видеокамер;
   - запись по программному датчику движения.

Видеоаналитика (Распознавание лиц. Ограничения: 16 библиотек, 10.000 лиц):
   - запись по логике видеоаналитики;
   - поиск нового лица в архиве;
   - реакция при определении лица на один из четырёх тревожных выходов (открытие турникета в нужном направлении, открытие дверей, включение сирены).

Использование системы видеоаналитики позволяет:
   - накапливать видеоархив;
   - осуществлять стандартный поиск по видеоархиву (дата/время/камера);
   - осуществлять поиск по сработкам программного датчика движения;
   - осуществлять поиск по событиям определения лиц сотрудников/посетителей занесенных в базу устройства;
   - осуществлять поиск по архиву, нового лица;
   - автоматизировать работу точки прохода (пропускного пункта/турникета) - в устройстве заложена возможность управления 4мя нормально открытыми, либо нормально закрытыми устройствами.

Пример настройки системы:
   - при определении камерой 1 сотрудника из списка "Разрешенных" - открывать турникет для входа на объект;
   - при определении камерой 2 сотрудника из списка "Разрешенных"- открывать турникет для выхода;
   - при определении камерой сотрудника из списка "Запрещенных"- включить сирену для привлечения внимания охранника.

19.02.2019     Автономный турникет с алкотестером

Предприятие "Квазар-Микро. Компоненты и Системы" выпускает турникеты двух типов:      Турникет - трипод ТТ - 4А - турникет автономный      Турникет - трипод ТТ - 4C - турникет системный    Управление автономным турникетом ТТ - 4А осуществляется только от пульта ручного управления. Дежурный охранник может открыть доступ на вход или выход, нажимая соответствующие кнопки на пульте. При использовании автономного турникета ТТ - 4А имеется новая возможность контролировать и ограничивать проход через турникет с учетом сведений о количестве алкоголя в выдыхаемом воздухе. Для этого турникет дополнительно оснащается промышленным алкотестером для проходных Алкофор S40. Для выполнения успешного прохода через турникет человек должен выдохнуть воздух в приёмную трубку алкотестера, который произведёт анализ на содержимое алкогольных паров в выдыхаемом воздухе. ПРИ УСПЕШНОЙ ПРОВЕРКЕ на турникете загорается зеленый индикатор, штанга турникета автоматически разблокируется, разрешая проход. ПРИ НЕУСПЕШНОЙ ПРОВЕРКЕ турникет блокируется. При этом участие дежурного охранника в управлении доступом необязательно. Имеется возможность установки контроля на алкоголь при входе на объект, либо выходе с объекта. Стоимость готового комплекта ТТ-4А+Алкофор S40 составляет 45400 грн. с НДС. В стоимость комплекта входит: Турникет-трипод ТТ4-А с контроллером и проводным пультом ручного управления, блок питания, аккумулятор, алкотестер АлкофорS40, крепеж для алкотестера, крепеж для турникета.

Вид турникета с алкотестером

28.12.2018     Связь с внешней пультовой системой охранной сигнализации в системе АСТРА-06

В системе АСТРА-06 имеется возможность интеграции с внешней системой пультовой охранной сигнализации. На приведённой схеме показано, как организовать эту связь: - Датчики охранной сигнализации объекта подключаются на входы контроллера шлейфов КШ-8. - Контроллер КШ-8 имеет силовой выход тревожного сигнала, который в случае сработки охранных шлейфов может включить какое-либо устройство, - например сирену. - В рассматриваемом применении выход КШ-8 через реле подаётся на вход тревожного сигнала внешней системы пультовой охранной сигнализации.

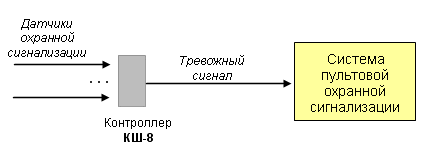

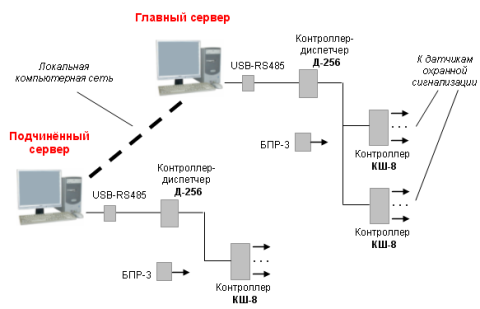

Схема связи с пультовой охранной системой

Пример связи системы АСТРА-06 с пультовой системой сигнализации

На предприятии установлена система АСТРА-06 с действующей подсистемой охранной сигнализации.
Исторически, для контроля за работой системы было организовано круглосуточное дежурство персонала.
В последствии была установлена внешняя пультовая система охранной сигнализации.
После построения связи системы охранной сигнализации объекта с пультовой системой отпала необходимость круглосуточного дежурства.

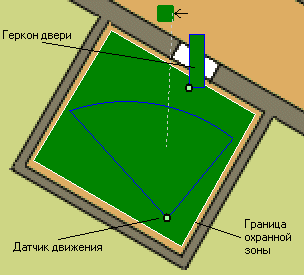

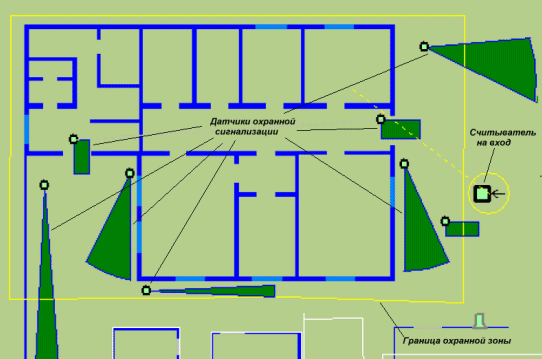

Вид плана охраняемого объекта в программе Монитор

На рисунке плана охраняемого объекта вид датчиков охранной сигнализации поставленных на охрану отмечен зелёным цветом. Для постановки охранной зоны предприятия применена возможность постановки под охрану с помощью двойного поднесения карточки пропуска к входному считывателю RFID-карт (смотрите новость от 20.12.2016).

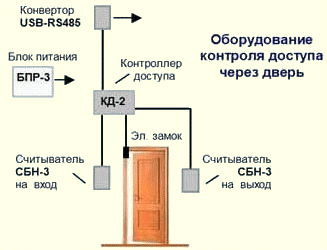

Входной доступ на территорию предприятия организован с помощью контроллера КД-2 управляющего электромагнитным замком дверей и считывателем на вход. В составе системы имеются контроллеры КШ-8 с подключенными датчиками охранной сигнализации.

Последний уходящий с работы сотрудник для постановки под охрану объекта выполняет следующие действия:
1) набирает код для постановки на охрану на контроллере пультовой охранной сигнализации.
2) выходит с территории объекта, закрывает входную дверь и ставит под охрану охранную зону в системе АСТРА-06 двойным поднесением своего пропуска к входному считывателю. После этого автоматически ставятся на охрану все датчики охранной сигнализации, находящиеся внутри границы охранной зоны.

Для индикации на входную дверь выведено два светодиода:
- светодиод №1, который отображает что указанная зона стала под охрану в системе АСТРА-06;
- светодиод №2, который отображает что объект принят оператором пультовой охраны под сигнализацию.

В случае сработки датчиков охранной сигнализации системы АСТРА-06 тревожный сигнал с помощью организованной связи между системами поступает в центральный пункт пультовой охраны. После этого на охраняемый объект прибывают сотрудники охранной фирмы пультовой охраны.

18.12.2018     Ограниченный режим пульта турникета

С помощью пульта ручного управления турникетом можно задавать беспрепятственный режим работы турникета на вход и выход. В этом режиме люди могут проходить через турникет без предъявления пропуска к турникетному считывателю.
В практике работы на местах бывают некоторые злоупотребления включения этого режима обслуживающим персоналом, - охранник включает беспрепятственный режим турникета и просто не смотрит на проходящих людей.

Для исключения такой возможности выполнена доработка программного обеспечения и алгоритма работы турникета. Ограниченный режим пульта турникета можно включать опционально в настройках программы "Конфигуратор". В свойствах турникета добавлены две опции: "Ограниченный режим пульта на вход" и "Ограниченный режим пульта на выход".

При значении опции "Ограниченный режим пульта на вход/выход"="Нет" - возможность включения беспрепятственного режима турникета с пульта имеется.
А при значении опции "Ограниченный режим пульта на вход/выход"="Да" - охранник управляющий турникетом может по одному нажатию кнопки пропустить только одного человека.

Для включения новой возможности для установленных ранее систем необходимо выполнить следующее:

• выполнить обновление программного обеспечения;
• выполнить обновление микропрограммных прошивок в турникетах.

04.12.2018     Связь с пожарной сигнализацией в системе АСТРА-06

В системе АСТРА-06 выполнена доработка для обеспечения безопасности людей при возникновении пожарной опасности. В случае пожарной опасности должен быть незамедлительно обеспечен беспрепятственный выход людей из зоны пожара. Для реализации этой возможности система пожарной сигнализации объекта должна обеспечивать внешний выход тревожного сигнала "Пожар" (сухой контакт).

В точках прохода используются контроллеры доступа КД-2 для управления электрозамками дверей и турникеты. После поступления тревожного сигнала "Пожар" исполнительные устройства (турникеты и КД-2 ) обеспечивают длительный беспрепятственный проход в обоих направлениях без предъявления пропусков. При этом выполняется автоматическая разблокировка только назначенных турникетов и дверей.

Для ввода сигнала "Пожар" используется контроллер шлейфов КШ-8, назначенный в системе для связи с пожарной сигнализацией. Настройка привязки турникетов и КД-2 к номеру шлейфа КШ-8 выполняется в программе "Конфигуратор". Так как контроллер КШ-8 имеет восемь шлейфов, то в систему можно подключить до восьми независимых систем пожарной сигнализации для разблокировки восьми независимых групп турникетов и КД-2. Незадействованные в связи с пожарной сигнализацией шлейфы контроллера КШ-8 можно применять обычным способом - для подключения датчиков охранной сигнализации.

Сброс режима беспрепятственного прохода выполняется по нажатию программной кнопки из программы "Монитор".

Для включения новой возможности для установленных ранее систем необходимо выполнить следующее:

• выполнить обновление программного обеспечения;
• выполнить обновление микропрограммных прошивок в турникетах и КД-2;
• доукомплектовать систему устройством КШ-8.

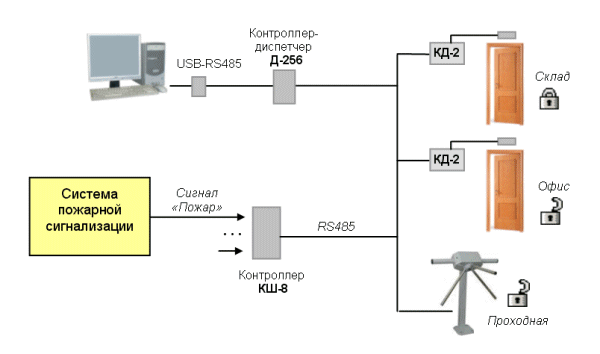

На приведённом рисунке показан пример структуры системы. При поступлении сигнала "Пожар" автоматически разблокируются двери офиса и турникет на проходной, но дверь склада остаётся закрытой.

Бесплатно скачать обновление ПО для установленных систем АСТРА можно со страницы Обновление ПО .

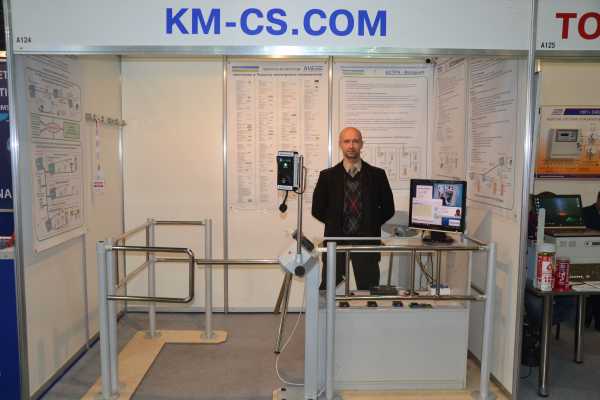

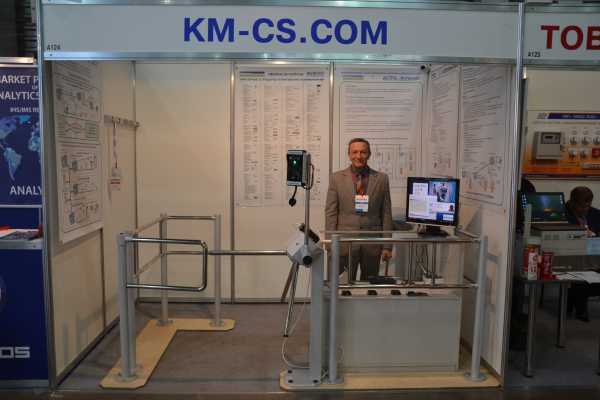

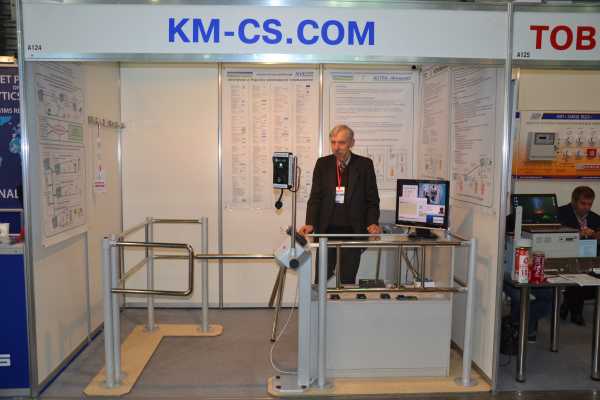

01.11.2018     Участие в выставке "Безпека 2018"

Добрый день!

Были рады видеть Вас на выставке "Безпека 2018" !

На стенде "KM-CS.COM" предприятия "Квазар-Микро. Компоненты и Системы" были представлены:
- Семейство систем контроля и управления доступом, а также табелирования рабочего времени сотрудников "Астра"
- Турникеты-триподы ТТ (с интегрированным Алкотестером "Алкофор S40")
- Модульные ограждения
- "Стационарный полуростовой"
- "Антипаника-М"
- "Антипаника"
- "Калитка Аварийного прохода"
* Представленное ПО, оборудование и приборы входящие в СКУД Астра - разработаны и производятся предприятием "Квазар-Микро. Компоненты и Системы", кроме алкотестера "Алкофор S40".

Николай (nt@km-cs.com) (044)400.00.46

Владимир (svp@km-cs.com) (044)400.00.46

Иван (is@km-cs.com) (050)356.55.33

Будем рады видеть Вас снова у нас в офисе:  г.Киев, ул. Северо-Сырецкая, 1.
С оборудованием и ПО можно ближе познакомиться у нас в демо зоне.

Краткий видеообзор

08.08.2018     Модуль ограждения без резьбовых соединений

Новый модуль ограждения "Антипаника-М" предназначен для организации и разграничения зон прохода и доступа. Оригинальное решение сочленения деталей ограждения без применения резьбовых соединений даёт дополнительные удобства обслуживающему персоналу и уменьшает время открытия-закрытия ограждения в экстренных ситуациях.

Модуль ограждения "Антипаника-М" Характеристики: Модуль ограждения без резьбовых соединений Стандартные габаритные размеры 1500 х 1000 мм (возможны размеры под заказ) Два сдвижных замка Время открытия-закрытия 5-10 секунд Ограждение открывается на ±90 градусов Каждая стойка крепится к полу тремя анкерными болтами Стыковка со стационарными модулями может осуществляться под любым углом Модули ограждения "Антипаника"

Внешний вид модуля "Антипаника-М"

01.08.2018     Системы АСТРА с алкотестером

В системах АСТРА-06 и АСТРА-Мини имеется новая возможность контролировать и ограничивать проход через турникет определенным группам сотрудников или посетителей с учетом сведений о количестве алкоголя в выдыхаемом воздухе. Для этого турникет производства "Квазар-Микро. Компоненты и Системы" дополнительно оснащается промышленным алкотестером для проходных Алкофор S40. Некоторые данные о алкотестере Алкофор S40:  • Проведение измерений без мундштука;  • Порог срабатывания алкотестера настраивается в пределах от 0.1 до 0.9 промилле;  • Пропускная способность - 12 человек в минуту;  • Алкотестер является средством измерительной техники (межсервисный интервал 1 год);  • Рекомендованное количество измерений в сутки - до 200;  • Электрохимический сенсор (Англия).       Варианты установки алкотестера в пункте прохода - Алкотестер только при входе на объект; - Алкотестер только при выходе с объекта; - Алкотестеры при входе и выходе (2 алкотестера ); - Совмещенный режим алкотестера на вход и выход.        Установка алкотестера на проходной Для установленных систем АСТРА-06 или АСТРА-Мини с турникетами доукомплектация турникета алкотестером занимает не более одного часа, в том числе предусмотрен самостоятельный монтаж. Для новых объектов возможна поставка турникетов в комплекте с алкотестером. Сфера применения таких турникетов:    - транспортные компании;    - производства с повышенной опасностью;    - строительный сектор; Специальности для контроля, - водители, высотники, электрики и другие должности требующие повышенного внимания и ответственности.

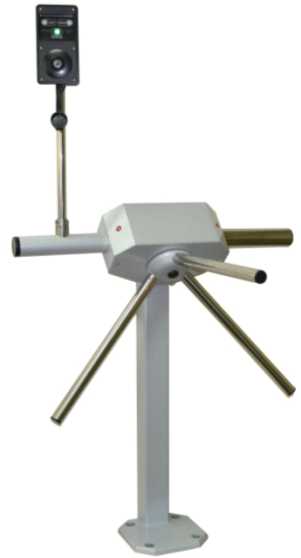

Вид турникета с алкотестером

      Алгоритм работы проходной оборудованной турникетом и алкотестером

В системе имеется возможность назначать проверку алкотестером только для выбранных групп персонала. Для этого в программе "Бюро пропусков" выбранной группе допуска карточек устанавливается опция настройки "Контроль на алкоголь".

1. Сотрудник с такой карточкой пропуска подносит карту к считывателю турникета, после чего турникет переходит в режим ожидания тестрования алкотестером (светодиод на турникете горит желтым).
2. После этого сотрудник должен выдохнуть воздух в приёмную трубку алкотестера, который произведёт анализ на содержимое алкогольных паров в выдыхаемом воздухе.

   - ПРИ УСПЕШНОЙ ПРОВЕРКЕ на турникете загорается зеленый индикатор, штанга турникета разблокируется, разрешая проход. Сотрудник успешно выполняет проход через турникет, при этом в журнале входа-выхода делается отметка о том, что владелец пропуска прошёл через турникет с проверкой алкотестером и при этом алкоголь не обнаружен;

   - ПРИ НЕУСПЕШНОЙ ПРОВЕРКЕ турникет блокируется, в журнал входа-выхода записывается сообщение "Обнаружен алкоголь", - означающее что владелец пропуска не смог пройти через турникет с проверкой алкотестером. На экране монитора охранника выводится окно с данными владельца пропуска и текстом "Обнаружен алкоголь". В системе АСТРА-06 имеется возможность озвучивать события, поэтому возможен также вывод аналогичного голосового сообщения;

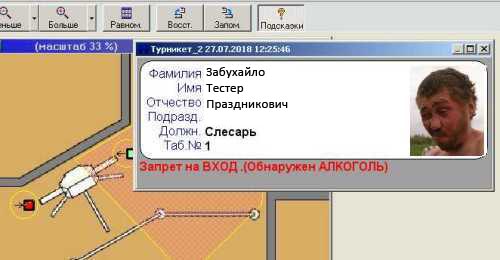

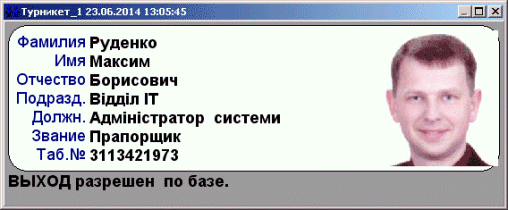

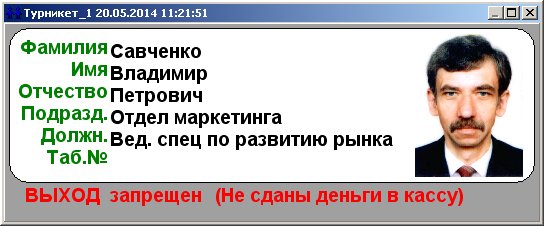

   Окно с данными пропуска

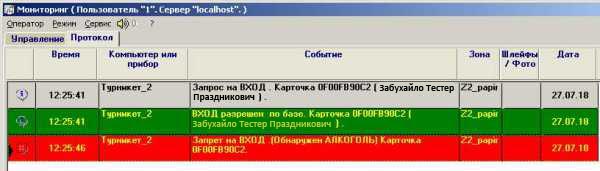

   Вид журнала протокола

3. В случае недостаточноного для анализа объема воздуха алкотестер не выдаст результата проверки, поэтому нужно повторно выполнить пункт 2;
4. Сотрудники, у которых для карточек пропусков опция настройки "Контроль на алкоголь" не установлена выполняют проход через турникет обычным способом, - без анализа на алкоголь алкотестером.
5. Пульт управления турникетом оснащён тумблером включения/выключения алкотестера. События включения/выключения алкотестера охранником также фиксируются в протоколе событий.

Для фиксации подлинности информации о событии и во избежание скользких моментов рекомендуется дополнительно использовать программу Видео.

27.07.2018     Модифицированные RFID карты доступа в системах Астра-Мини и Астра-06

Появилась возможность использования модифицированных RFID карт в системах контроля объектов Астра-06 и Астра-Мини.

• считыватели (СБН-3)
• контроллер турникета ТТ-4
• настольный считыватель СБК-USB для ввода карт в систему

Модифицированные RFID карты уникальны и не подлежат копированию.
С применением модифицированных карточек подделка пропусков исключена, - изготовление дубликатов невозможно.
