04.06.2019     Система безтурникетного контроля на алкоголь

О возможности контроля доступа сотрудников или посетителей с учетом сведений о количестве алкоголя было описано в новости от 01.08.2018 года Системы АСТРА с алкотестером. Эта возможность реализована в системах АСТРА-06 и АСТРА-Мини с применением турникета производства "Квазар-Микро. Компоненты и Системы" и алкотестера для проходных Алкофор S40.

Реализован вариант решения организации системы АСТРА-Мини для табелирования рабочего времени сотрудников с учетом результатов тестирования на алкоголь без применения турникета.

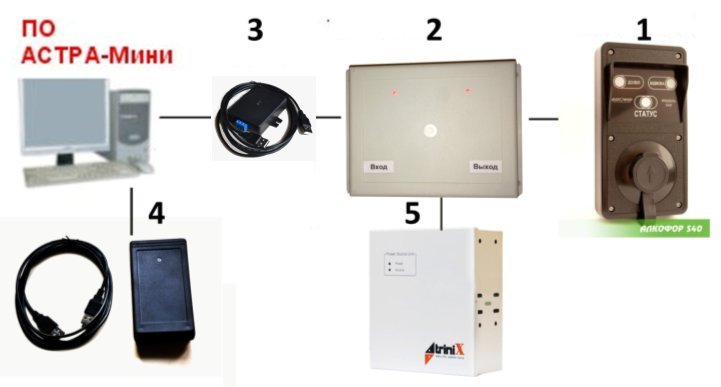

Схема подключения оборудования

     Состав оборудования

1. Алкотестер Алкофор S40

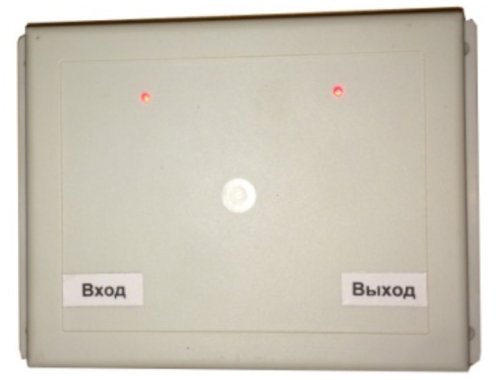

2. Модифицированный турникетный контроллер с двумя считывателями на вход и выход и светодиодной индикацией.
3. Конвертер USB-RS485
4. Считыватель настольный СБК-USB_КМКС для ввода карточек сотрудников в систему
5. Блок питания 12V

На компьютере установливается ПО системы АСТРА-Мини. Турникетный контроллер связан с компьютером посредством конвертера USB-RS485. К контроллеру подключен алкотестер Алкофор S40.



      Алгоритм работы системы

  1. Сотрудник подносит карточку пропуска к считывателю контроллера, после чего контроллер переходит в режим ожидания тестрования алкотестером (светодиод на контроллере горит желтым).
  2. После этого сотрудник должен выдохнуть воздух в приёмную трубку алкотестера, который произведёт анализ на содержимое алкогольных паров в выдыхаемом воздухе.

    - ПРИ ОТСУТСТВИИ АЛКОГОЛЯ на алкотестере загорается зелёный индикатор "Дозвiл", при этом в журнале входа-выхода делается отметка о том, что владелец пропуска успешно прошёл проверку алкотестером и при этом алкоголь не обнаружен (пороговое значение* алкоголя не превышено или равно нулю);

    - ПРИ ОБНАРУЖЕНИИ АЛКОГОЛЯ на алкотестере загорается красный индикатор "Вiдмова", в журнал входа-выхода записывается сообщение "Обнаружен алкоголь", - означающее что владелец пропуска не прошёл проверку алкотестером (пороговое значение алкоголя превышено). На экране монитора охранника выводится окно с данными владельца пропуска и текстом "Обнаружен алкоголь".
  3. В случае недостаточноного для анализа объема воздуха алкотестер не выдаст результата проверки, поэтому нужно повторно выполнить пункт 2.
* Пороговое значение алкоголя выставляется в настройках алкотестера.

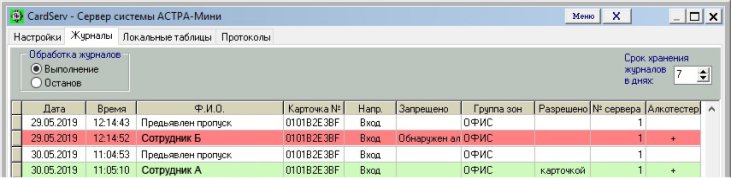

Вид журнала событий программы "Сервера системы Астра-Мини"

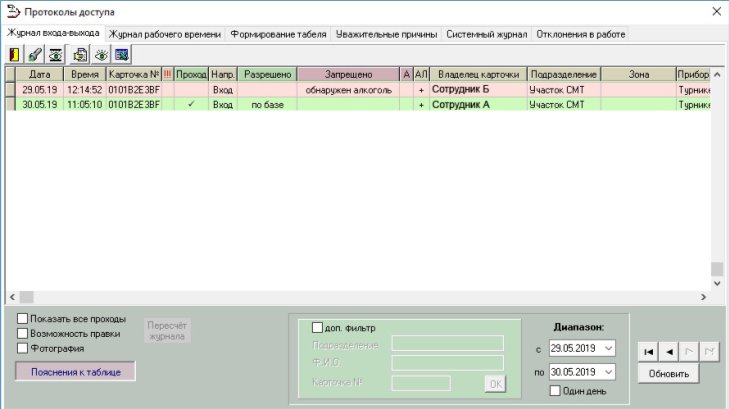

Вид журнала входа-выхода программы "Бюро пропусков"

Записям отмеченным розовым цветом соответствуют события о том, что у сотрудника Б при приходе на работу был обнаружен алкоголь. Записи отмеченные зелёным цветом соответствуют успешной проверке на алкоголь сотрудника А.

Пример расчета стоимости системы безтурникетного контроля на алкоголь

Комплект ПО «Сервер АСТРА-мини», «Бюро пропусков», «Табельное бюро» на один компьютер

2790 грн

Алкотестер Алкофор S40 16590 грн
Считыватель настольный СБК-USB_КМКС 912 грн
Конвертор изолированный КИМ-USB-RS485_КМКС 1200 грн
Модифицированный турникетный контроллер с двумя считывателями бесконтактных RFID-карт EM4102 6960 грн
Блок питания 1200 грн
RFID-карта стандарта Em-marin толщиной 0,8мм см. прайс ****
ИТОГО:
29652 грн
