                На въезде/выезде многих предприятий существует необходимость независимого проезда некоторых сотрудников, которым разрешено самим открывать шлагбаум.

Широко применяемые для такой цели системы с RFID бесконтактными карточками или таблетками Touch memory имеют известное неудобство - водителю необходимо дотянуться из кабины своего авто до считывателя, который установлен для "среднестатистического человека в абстрактном автомобиле".

Для устранения этого неудобства предлагается комплект аппаратуры дистанционного управления шлагбаумами и воротами:
  -  ИК брелки-идентификаторы
  -  считыватели ИК сигналов СБН-4
  -  контроллер доступа КД-2М1.

Применение указанной аппаратуры в системах СИМ-SIM показано ниже на рисунках.
  • управление автоматическими шлагбаумами - «СИМ-SIM шлагбаум» (рис.1)
  • управление воротами - «СИМ-SIM ворота» (рис.2) .

Указанный комплект аппаратуры может применяться автономно и в составе оборудования систем АСТРА-06 и АСТРА-Мини для контроля доступа и табельного учета работников и автомобилей.

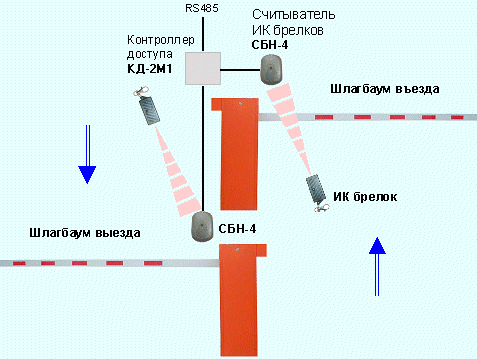

Рис 1. Аппаратный комплекс «СИМ-SIM штагбаум»

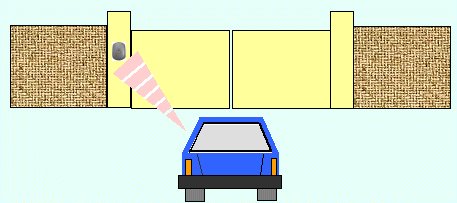

Рис 2. «СИМ-SIM ворота»

     Системы инфракрасного манипулирования

СИМ-SIM дверь

  Назначение

    Система инфракрасного манипулирования «СИМ-SIM дверь» предназначена для комплексного контроля входной двери.

  Основные функции

  •  контроль состояния двери;
  •  контроль замочной скважины;
  •  блокирование двери электромагнитным замком;
  •  контроль присутствия у двери посторонних;
  •  включение звуковой сирены и освещения;
  •  наружное управление системой ИК брелком;
  •  компьютерное видеонаблюдение - опционально.


  Алгоритм функционирования варианта 1

    Проникновение в замочную скважину входной двери отмычкой или дубликатом ключа активизирует датчик замочной скважины, по сигналу которого контроллер включает сирену, освещение, электромагнитный замок, блокирующий открытие двери. «Разрешение» проникновения в замочную скважину формируется ИК брелком (снаружи) или кнопкой управления контроллером (внутри помещения).

    На рисунке 3 приведен вариант №1 аппаратного комплекса системы инфракрасного манипулирования «СИМ-SIM дверь».

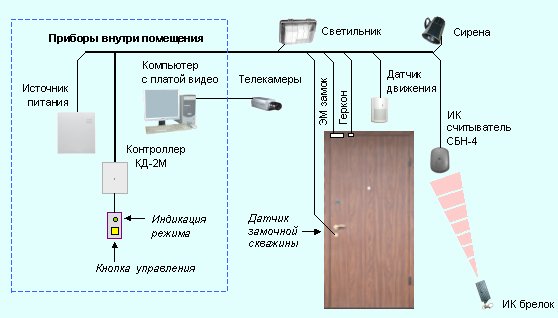

Рис.3 Аппаратный комплекс «СИМ-SIM дверь» - вариант №1


 Алгоритм функционирования варианта 2

    Любое движение человека или животного возле входной двери активизирует датчик движения, по сигналу которого контроллер включает светильник над дверью.
    Несанкционированное открытие двери активизирует датчик двери, по сигналу которого контроллер включает звуковую сирену и светильник.
    Разрешение на открытие двери формируется ИК брелком (снаружи), либо кнопкой управления (внутри помещения).

На рисунке 4 приведен вариант №2 аппаратного комплекса системы инфракрасного манипулирования «СИМ-SIM дверь».

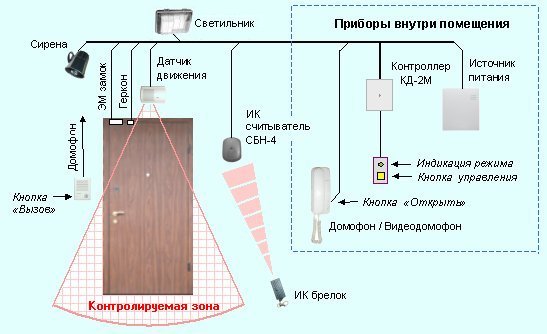

Рис.4 Аппаратный комплекс «СИМ-SIM дверь» - вариант №2



 Алгоритм функционирования варианта 3

   Система электронной защиты двери «СИМ-SIM дверь» с датчиком замочной скважины позволяет предупредить попытки открытия либо порчи Вашего дверного замка (защита замочной скважины).
   Даже легкое прикосновение к защитной шторке, прикрывающей изнутри замочную скважину, приводит к автоматическому срабатыванию системы электронной защиты двери. В простейшем варианте, приведенном на рисунке, система включит яркий свет и звуковую сирену.
    «Разрешение доступа» в замочную скважину формируется сигналом от ИК-брелка снаружи двери или от кнопки управления изнутри помещения.
    На рисунке 5 приведен вариант №3 аппаратного комплекса системы инфракрасного манипулирования «СИМ-SIM дверь».

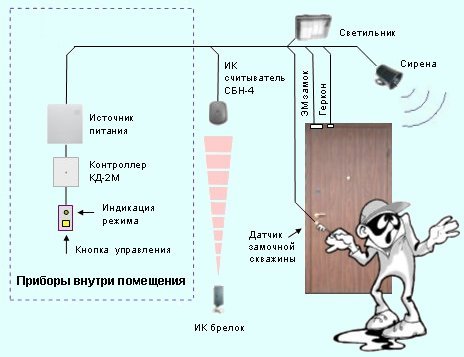

Рис.5 Аппаратный комплекс «СИМ-SIM дверь» - вариант №3


 Алгоритм функционирования варианта 4

   Электронная система «СИМ-SIM дверь» с датчиком замочной скважины предупредит злоумышленное открытие замка входной двери.
   Датчик замочной скважины располагается снаружи двери в виде накладки цилиндрической формы.

Датчик замочной скважины

   Движение шторки датчика, прикрывающей замочную скважину, без сигнала «разрешения» активизирует контроллер КД-2М, управляющий светильником, звуковой сиреной, электромагнитным замком. Сигнал «разрешения» на открытие двери формируется сигналом от ИК-брелков снаружи двери или от кнопки управления изнутри помещения.

Опционально такая система может дополняться видеодомофоном.

Система «СИМ-SIM дверь» может контролировать доступ в жилые помещения, а также в офисы с небольшим количеством сотрудников.

    На рисунке 6 приведен вариант №4 аппаратного комплекса системы инфракрасного манипулирования «СИМ-SIM дверь».


Рис.6 Аппаратный комплекс «СИМ-SIM дверь» - вариант №4


Руководство пользователя


   Справочная стоимость устройств системы "Сим-Sim дверь"

№ поз.
Наименование
Цена с НДС
Кол
Стоимость с НДС
1*
ИК брелок 138,00 грн.
3
414,00 грн.
2
Датчик замочной скважины наружный 330,00 грн.
1
330,00 грн.
3
ИК считыватель СБН-4_КМКС 228,00 грн.
1
228,00 грн.
4
Контроллер КД-2М_КМКС 1632,00 грн.
1
1958,40 грн.
5**
Кнопка постановки на контроль изнутри
12,00 грн.
1
12,00 грн.
6**
Сирена
36,00 грн.
1
36,00 грн.
7**
ИК датчик движения
96,00 грн.
1
96,00 грн.
8**
Источник питания 220/12В, 2А
240,00 грн.
1
240,00 грн.
9**
Аккумулятор 12В, 7 А/ч 210,00 грн.
1
210,00 грн.
10**
Электромагнитный замок EPL 300 420,00 грн.
1
420,00 грн.
11**
Геркон 6,00 грн.
1
6,00 грн.
12**
Домофон 120,00 грн.
1
120,00 грн.

      Примечания

 *  - Количество ИК-брелков в комплекте определяет Заказчик
   ** - Цена позиций c 5 по 12 зависит от типа и уточняется при заказе
